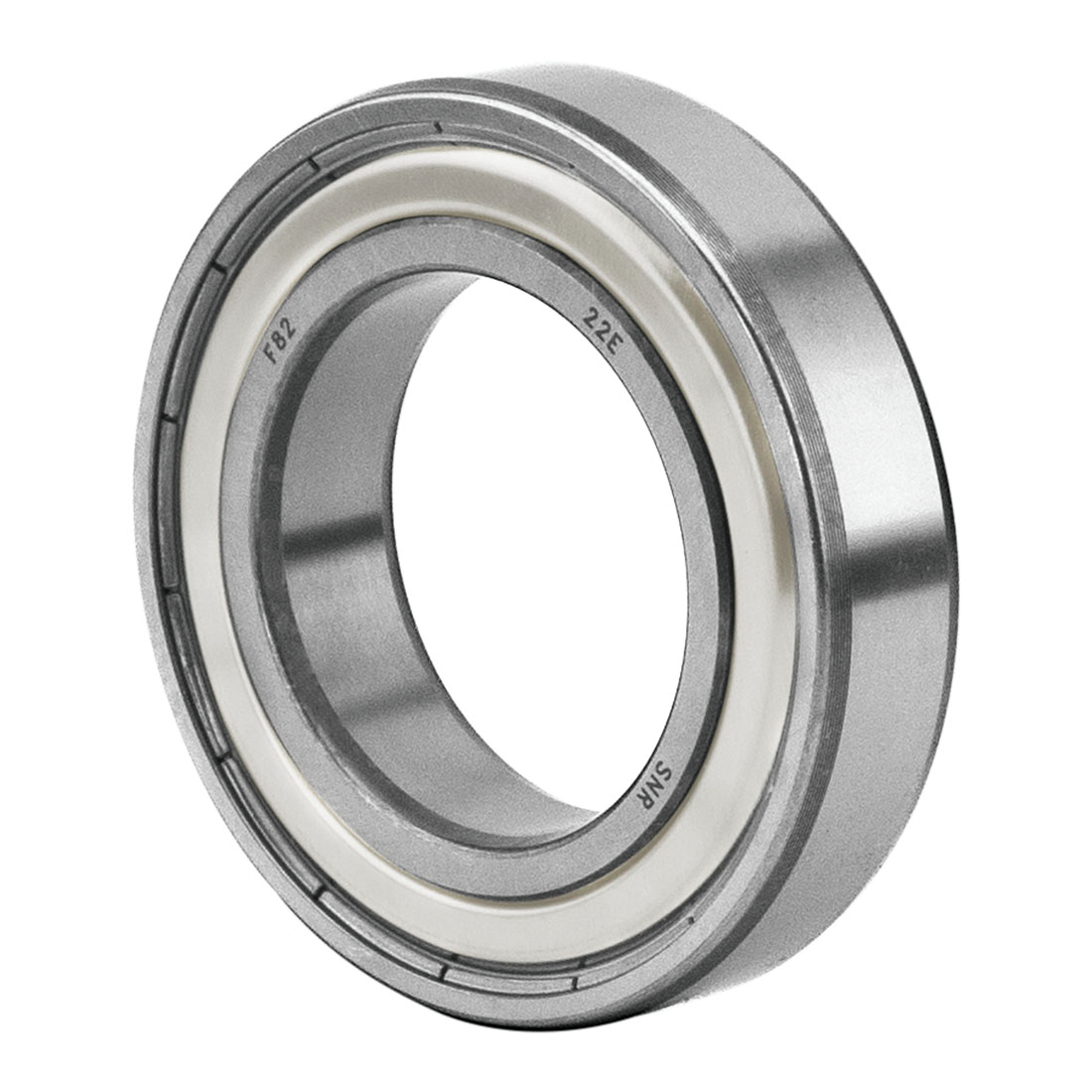

Подшипник SNR 6003ZZC3, размер 17x35x10 мм

Размеры изделия:

• марка: SNR;
• внутренний диаметр (d): 17 мм;
• наружный диаметр (D): 35 мм;
• ширина подшипника/внутреннего кольца (B): 10 мм;
• наружный диаметр внутреннего кольца (d1): 21,3 мм;
• внутренний диаметр наружного кольца (D1): 31,3 мм;
• минимальный радиус галтели (rs): 0,3 мм;
• класс радиального зазора: C3;
• вес: 0,037 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 6,3 кН;
• статическая грузоподъёмность (C0): 3,25 кН;
• предельная усталостная нагрузка (Cu): 0,15 кН;
• коэффициент (f0): 14.4 кН;
• базовая частота вращения (N ref): 20000 об/мин;
• предельная частота вращения (N lim): 28000 об/мин;
• мин. рабочая температура (Tmin): -30 °C;
• макс. рабочая температура (Tmax): 120 °C.

Частоты подшипников:

• частота вращения по внешнему кольцу (60 об/мин) (BPFO): 4,084 Гц;
• частота вращения внутреннему кольцу (60 об/мин) (BPFI): 5,916 Гц;
• частота вращения тела качения (60 об/мин) (BSF): 5,276 Гц;
• частота прохождения контакта тела качения (60 об/мин) (BRF): 2,638 Гц;
• частота вращения сепаратора (60 об/мин) (FTF): 0,408 Гц.

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 19 мм;
• максимальный диаметр буртика вала (da max): 21,3 мм;
• максимальный диаметр буртика корпуса (Da max): 33 мм;
• максимальный радиус галтели вала и корпуса (ra max): 0,3 мм.
