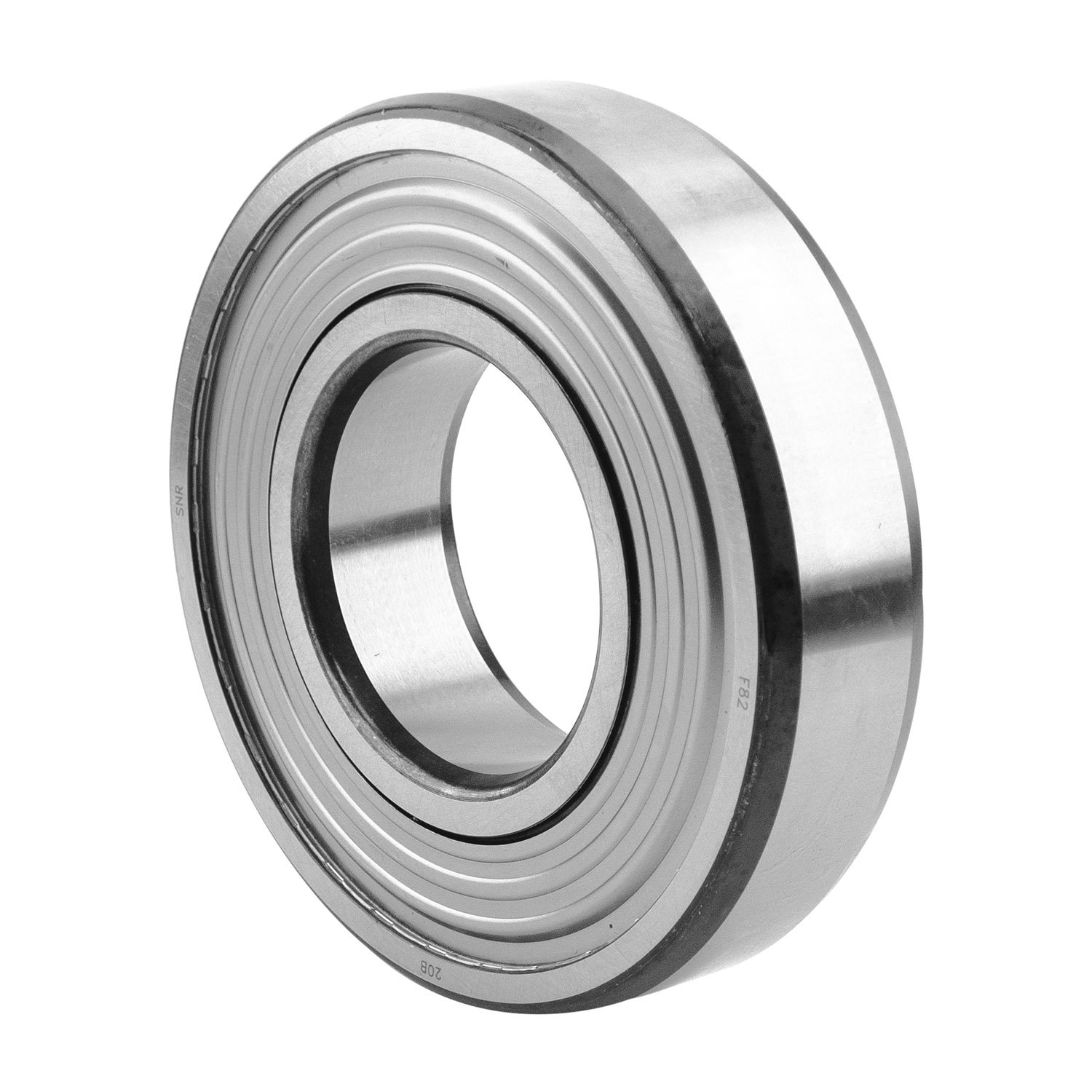

Подшипник SNR 6316ZZC3, размер 80x170x39 мм

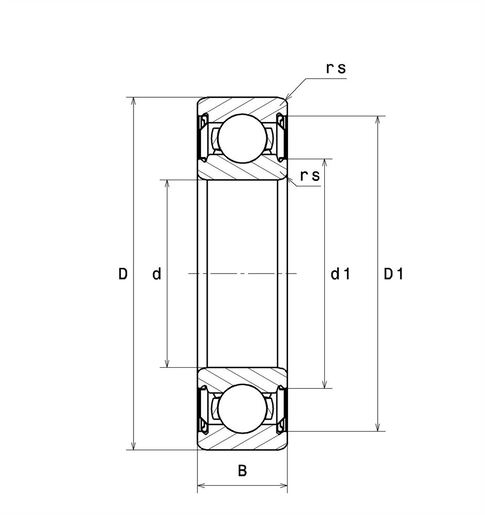

Размеры изделия:

• марка: SNR;
• внутренний диаметр (d): 80 мм;
• наружный диаметр (D): 170 мм;
• ширина подшипника/внутреннего кольца (B): 39 мм;
• наружный диаметр внутреннего кольца (d1): 105,5 мм;
• внутренний диаметр наружного кольца (D1): 145,4 мм;
• минимальный радиус галтели (rs): 2,1 мм;
• класс радиального зазора: C3;
• вес: 4,41 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 130 кН;
• статическая грузоподъёмность (C0): 86,7 кН;
• предельная усталостная нагрузка (Cu): 3,55 кН;
• коэффициент (f0): 13.3 кН;
• базовая частота вращения (N ref): 5500 об/мин;
• предельная частота вращения (N lim): 5300 об/мин;
• мин. рабочая температура (Tmin): -30 °C;
• макс. рабочая температура (Tmax): 120 °C.

Частоты подшипников:

• частота вращения по внешнему кольцу (60 об/мин) (BPFO): 3,086 Гц;
• частота вращения внутреннему кольцу (60 об/мин) (BPFI): 4,914 Гц;
• частота вращения тела качения (60 об/мин) (BSF): 4,146 Гц;
• частота прохождения контакта тела качения (60 об/мин) (BRF): 2,073 Гц;
• частота вращения сепаратора (60 об/мин) (FTF): 0,386 Гц.

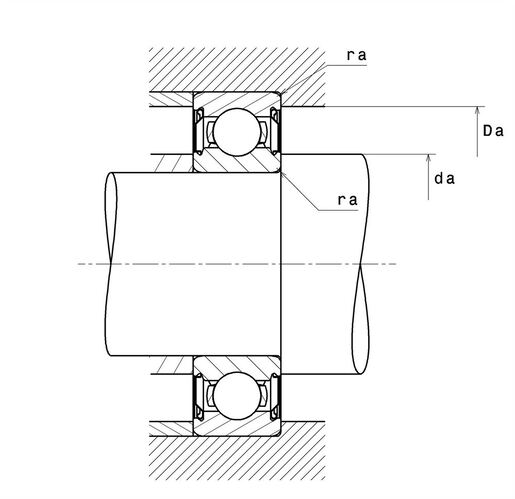

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 91 мм;
• максимальный диаметр буртика вала (da max): 105,5 мм;
• максимальный диаметр буртика корпуса (Da max): 159 мм;
• максимальный радиус галтели вала и корпуса (ra max): 2 мм.
