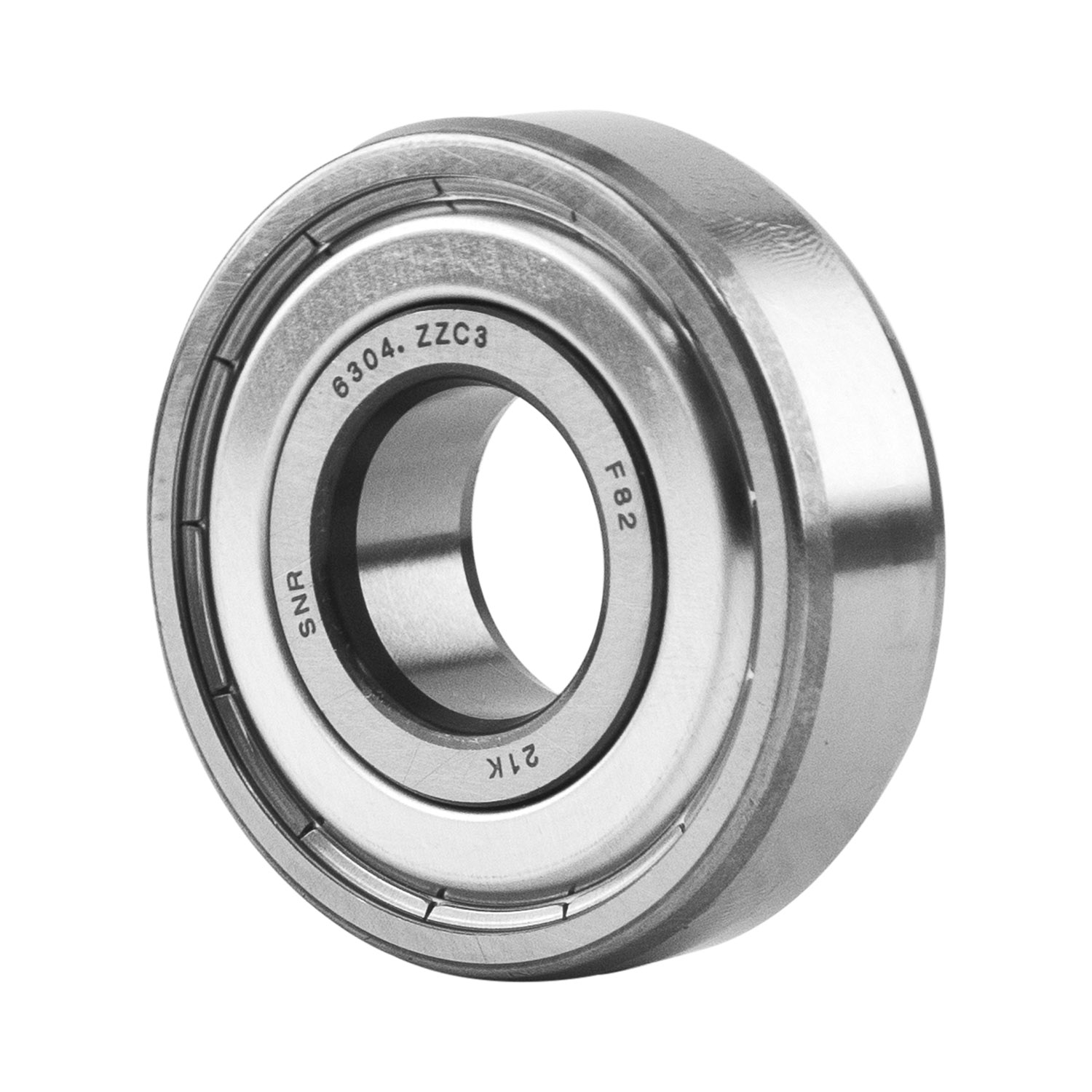

Подшипник SNR 6304ZZC3, размер 20x52x15 мм

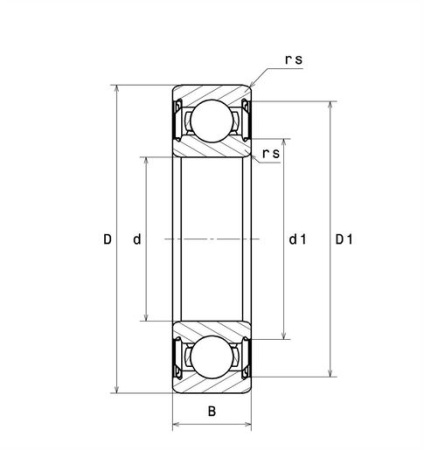

Размеры изделия:

• марка: SNR;
• внутренний диаметр (d): 20 мм;
• наружный диаметр (D): 52 мм;
• ширина подшипника/внутреннего кольца (B): 15 мм;
• наружный диаметр внутреннего кольца (d1): 27,5 мм;
• внутренний диаметр наружного кольца (D1): 44 мм;
• минимальный радиус галтели (rs): 1,1 мм;
• класс радиального зазора: C3;
• вес: 0,146 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 16,8 кН;
• статическая грузоподъёмность (C0): 7,9 кН;
• предельная усталостная нагрузка (Cu): 0,36 кН;
• коэффициент (f0): 12.4 кН;
• базовая частота вращения (N ref): 14000 об/мин;
• предельная частота вращения (N lim): 19000 об/мин;
• мин. рабочая температура (Tmin): -30 °C;
• макс. рабочая температура (Tmax): 120 °C.

Частоты подшипников:

• частота вращения по внешнему кольцу (60 об/мин) (BPFO): 2,566 Гц;
• частота вращения внутреннему кольцу (60 об/мин) (BPFI): 4,434 Гц;
• частота вращения тела качения (60 об/мин) (BSF): 3,483 Гц;
• частота прохождения контакта тела качения (60 об/мин) (BRF): 1,742 Гц;
• частота вращения сепаратора (60 об/мин) (FTF): 0,367 Гц.

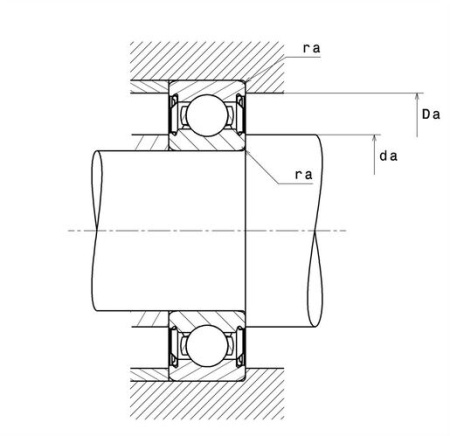

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 26,5 мм;
• максимальный диаметр буртика вала (da max): 27,5 мм;
• максимальный диаметр буртика корпуса (Da max): 45,5 мм;
• максимальный радиус галтели вала и корпуса (ra max): 1 мм.
