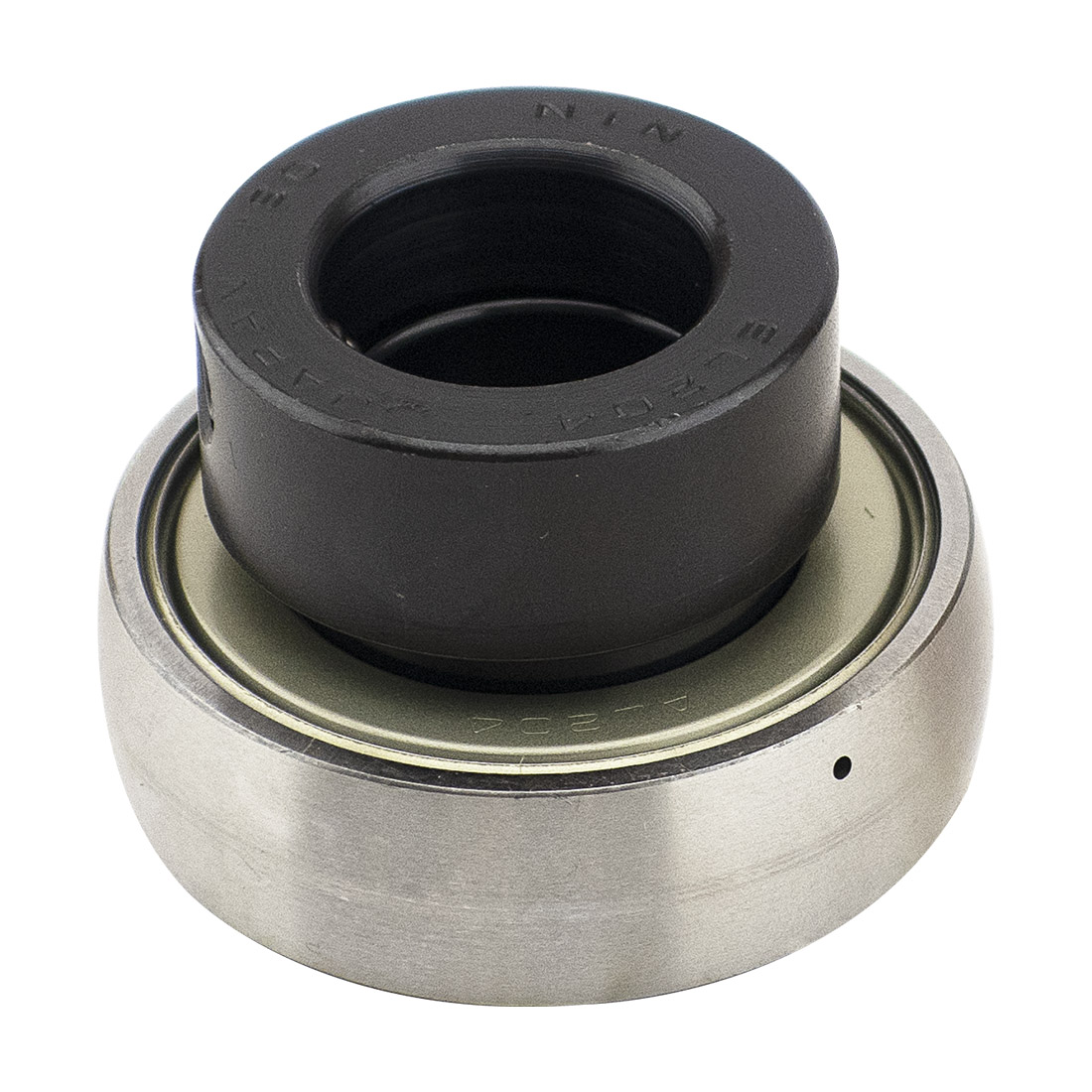

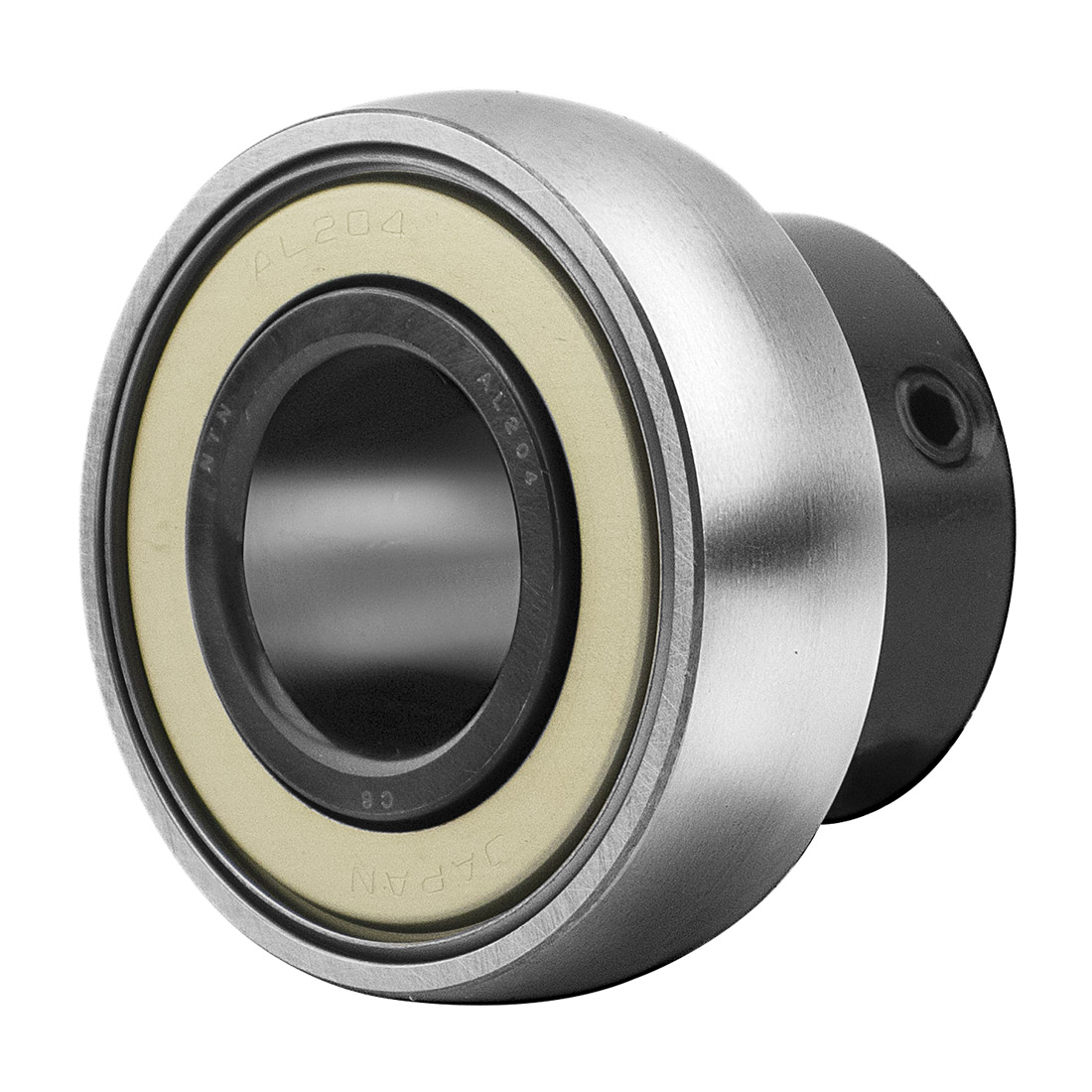

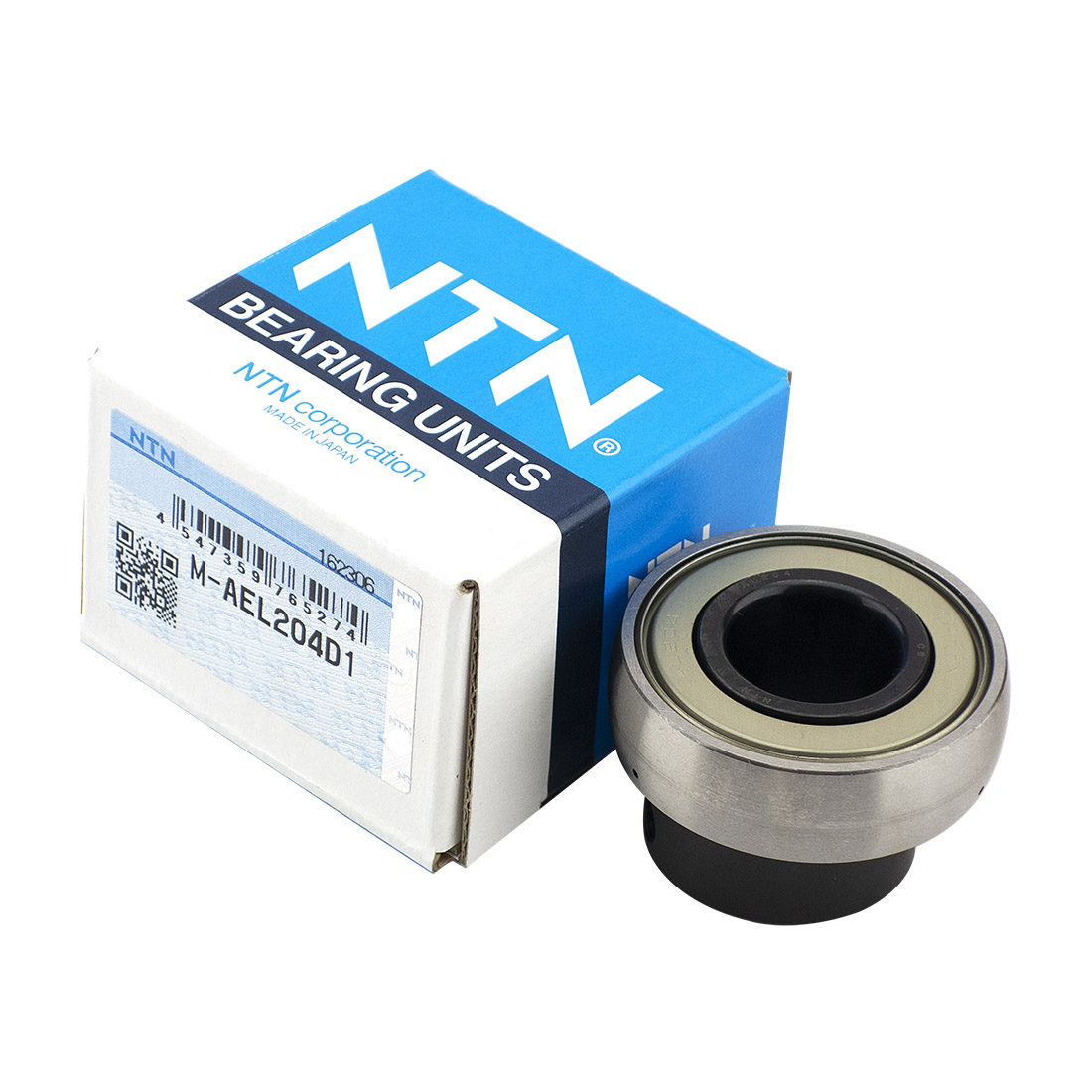

Подшипник NTN M-AEL204D1, размер 20x47x31 мм

Подшипники для корпусов NTN-SNR предназначены для установки в опорные узлы и обеспечивают надёжное вращение вала. Они отличаются простой установкой, устойчивостью к высоким нагрузкам и долговечностью. Такие подшипники могут поставляться с различными типами корпусов и уплотнений, обеспечивая защиту от загрязнений и стабильную работу в сложных условиях эксплуатации.

Широко применяются в сельскохозяйственной, промышленной и строительной технике.

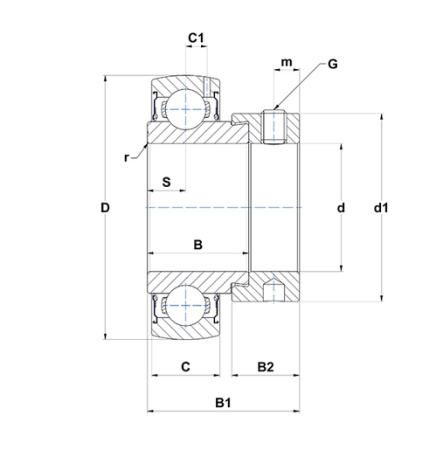

Размеры

• Ширина внутреннего кольца: 21,4 мм;
• Общая ширина внутреннего кольца: 30,9 мм;
• Ширина эксцентрикового кольца/гайки: 13,5 мм;
• Ширина наружного кольца: 14 мм;
• Расстояние от центра наружного кольца до центра зоны подачи смазки: 4 мм;
• Диаметр вала: 20 мм;
• Наружный диаметр эксцентрикового кольца/накидной гайки: 32,4 мм;
• Наружный диаметр наружного кольца: 47 мм;
• Размер установочного винта: M6x1;
• Расстояние до установочного винта: 5 мм;
• Радиус внутреннего кольца: 0.6 мм;
• Расстояние передняя сторона/центр подшипника: 7,5 мм;
• Коэффициент: 13.2;
• Размер ключа: 3 мм.

Производительность продукта

• Динамическая грузоподъёмность: 12,8 кН;
• Статическая грузоподъёмность: 6,65 кН;
• Рабочая температура мин.: -20 °C;
• Рабочая температура макс.: 100 °C.

Другие особенности

• Вес: 0,15 кг;
• Рекомендованный момент затяжки для стопорных винтов: 5,5 N-m.

Частоты подшипников

• Собственная частота наружного кольца (60 об/мин): 3,063 Hz;
• Собственная частота внутреннего кольца (60 об/мин): 4,937 Hz;
• Собственная частота сепаратора (60 об/мин): 0,383 Hz;
• Собственная частота беговых дорожек (60 об/мин): 4,037 Hz.
