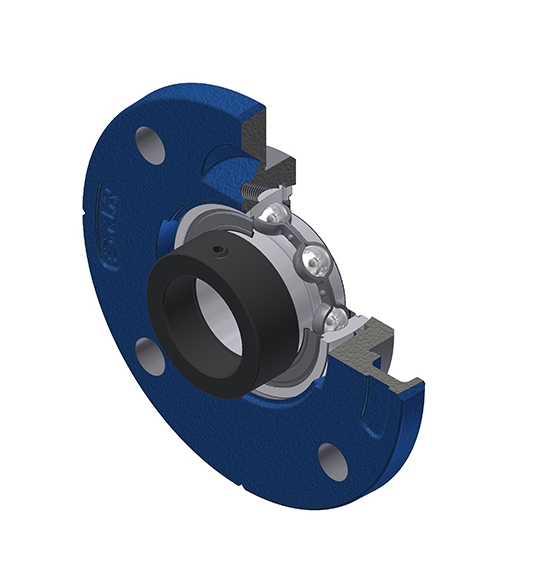

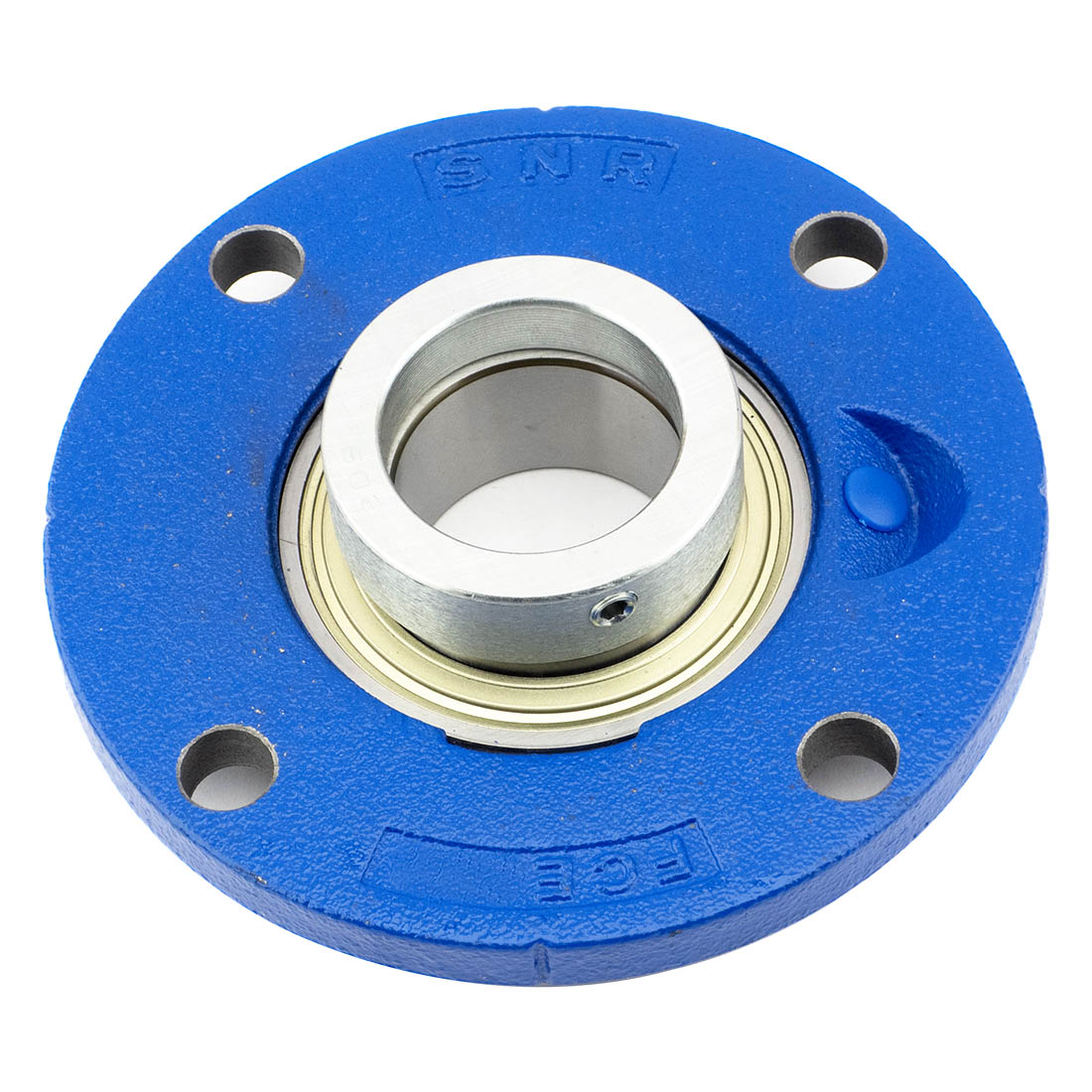

Корпус с шариковым подшипником SNR ESFCE207, размер 35x135x21 мм

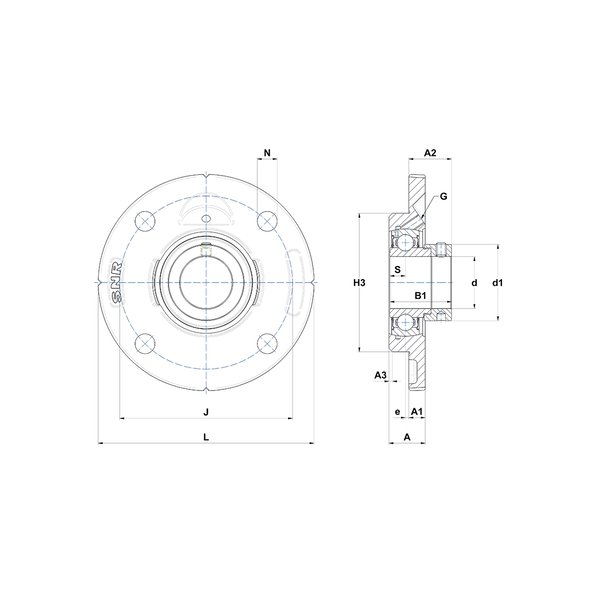

Размеры изделия:

• марка: SNR;
• высота корпуса (А): 21 мм;
• высота основания корпуса / высота фланца (A1): 10 мм;
• общая высота (корпус + вставка) от монтажной поверхности (A2): 28,4 мм;
• глубина центрирования / размер фаски (A3): 2 мм;
• ширина внутреннего кольца (B): 25,4 мм;
• общая ширина внутреннего кольца (B1): 38,9 мм;
• диаметр вала (d): 35 мм;
• наружный диаметр эксцентрикового кольца/накидной гайки (d1): 51,1 мм;
• расстояние от монтажной поверхности до центра подшипника (e): -1 мм;
• пресс-масленка (G): M6x1 мм;
• центрирующий диаметр (H3): 90 мм;
• расстояние между монтажными отверстиями (J): 110 мм;
• ширина/диаметр корпуса (L): 135 мм;
• размер монтажного отверстия (N): 11,5 mm мм;
• расстояние передняя сторона/центр подшипника (S): 9,5 мм.

Производительность продукта:

• динамическая грузоподъёмность (C): 25,7 кН;
• статическая грузоподъёмность (C0): 15,2 кН;
• рабочая температура мин.: -20;
• рабочая температура макс.: 100.

Другие особенности:

• вес: 1,27 кг;
• рекомендованный момент затяжки для стопорных винтов: 11,5.

Компонент комплекта:

• обозначение корпуса: FCE207;
• обозначение корпусного подшипника: ES207G2.
