Артикул:
ROTEX 24 AL-D 1/1 92 Shore A T-PUR, pre-bore: 18mm

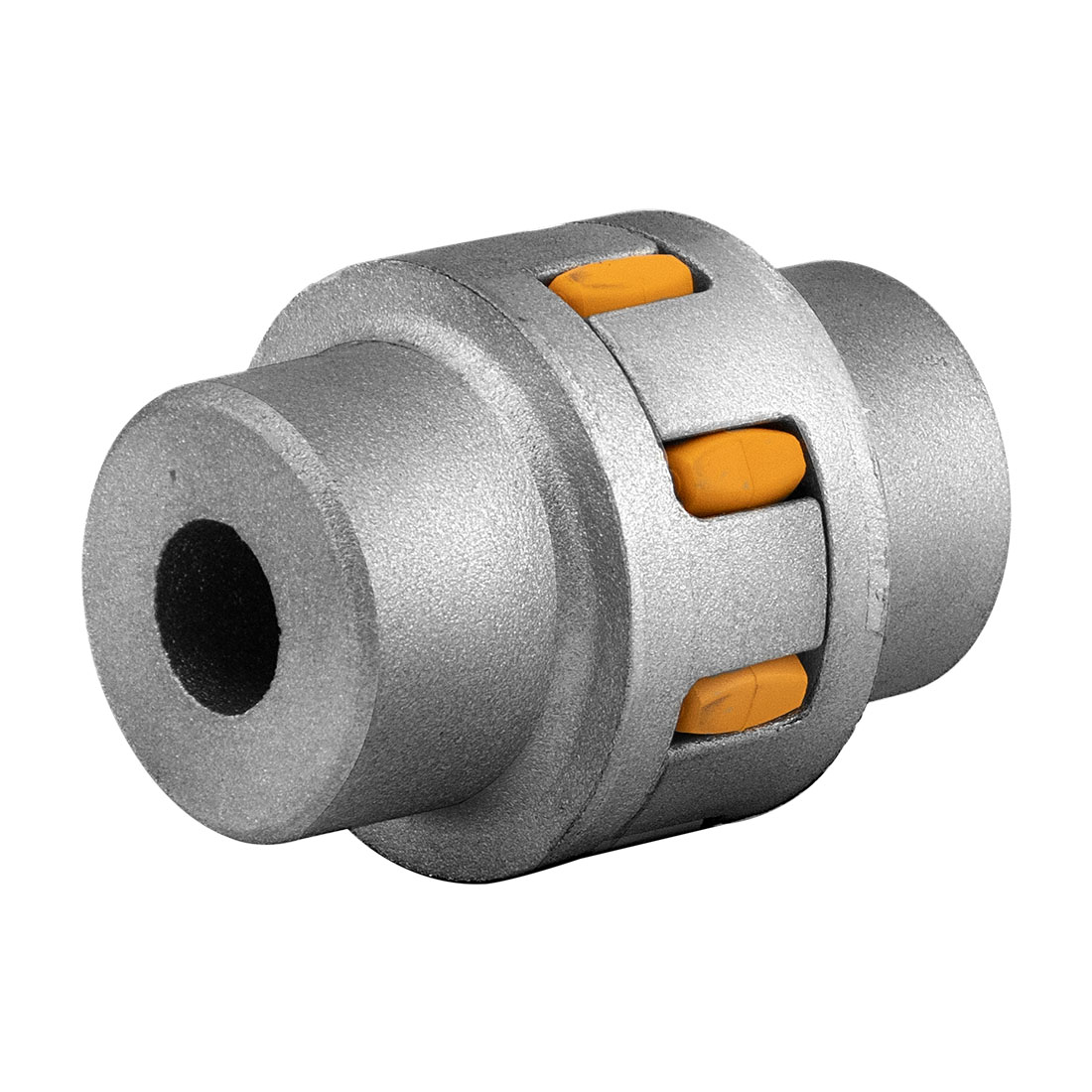

Муфта KTR Rotex 24 Al-D 92 Shore A T-PUR представляет собой упруго-компенсирующую кулачковую муфту, специально разработанную для применения в приводных системах, где важны легкость конструкции и высокая эффективность передачи крутящего момента.
Характеристики:

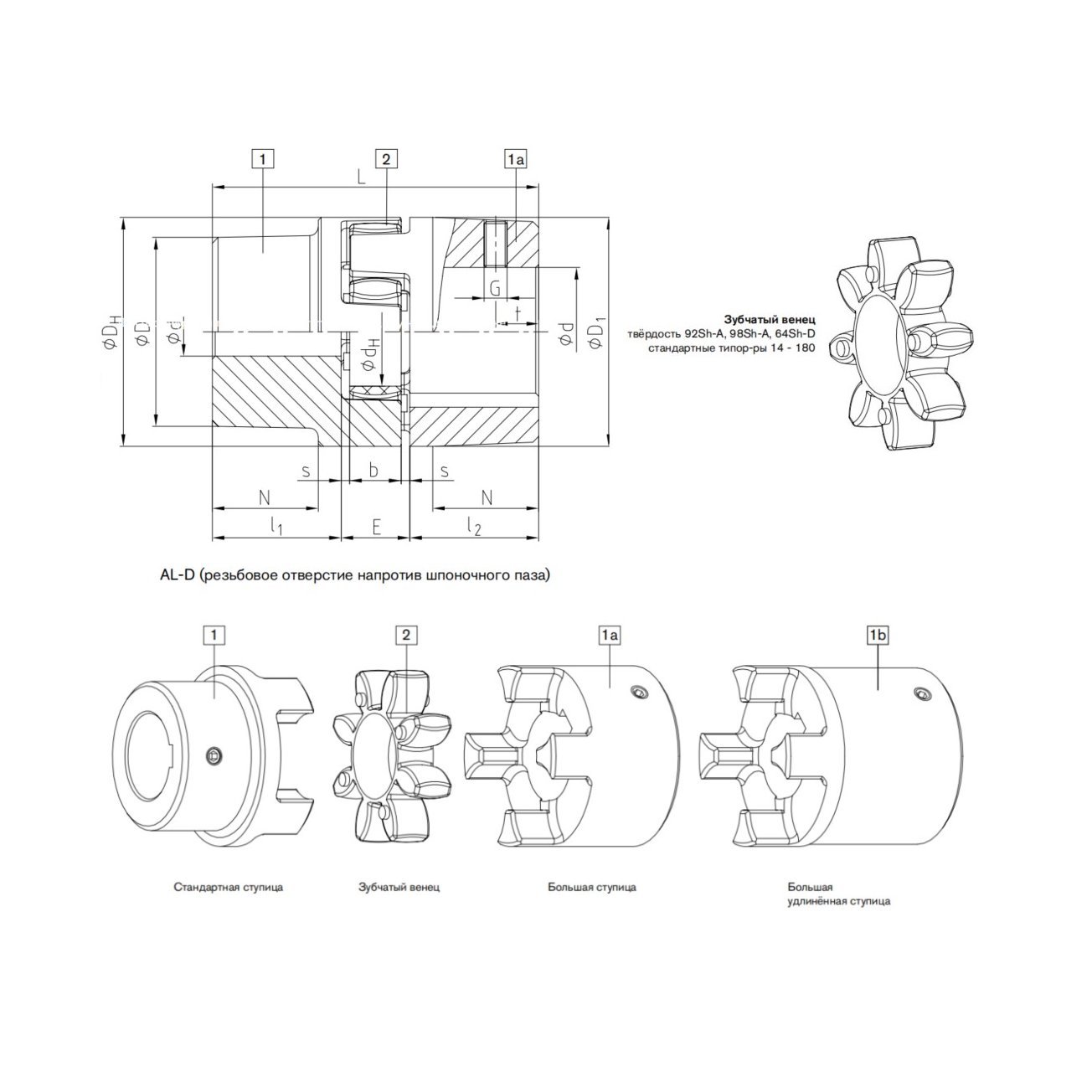

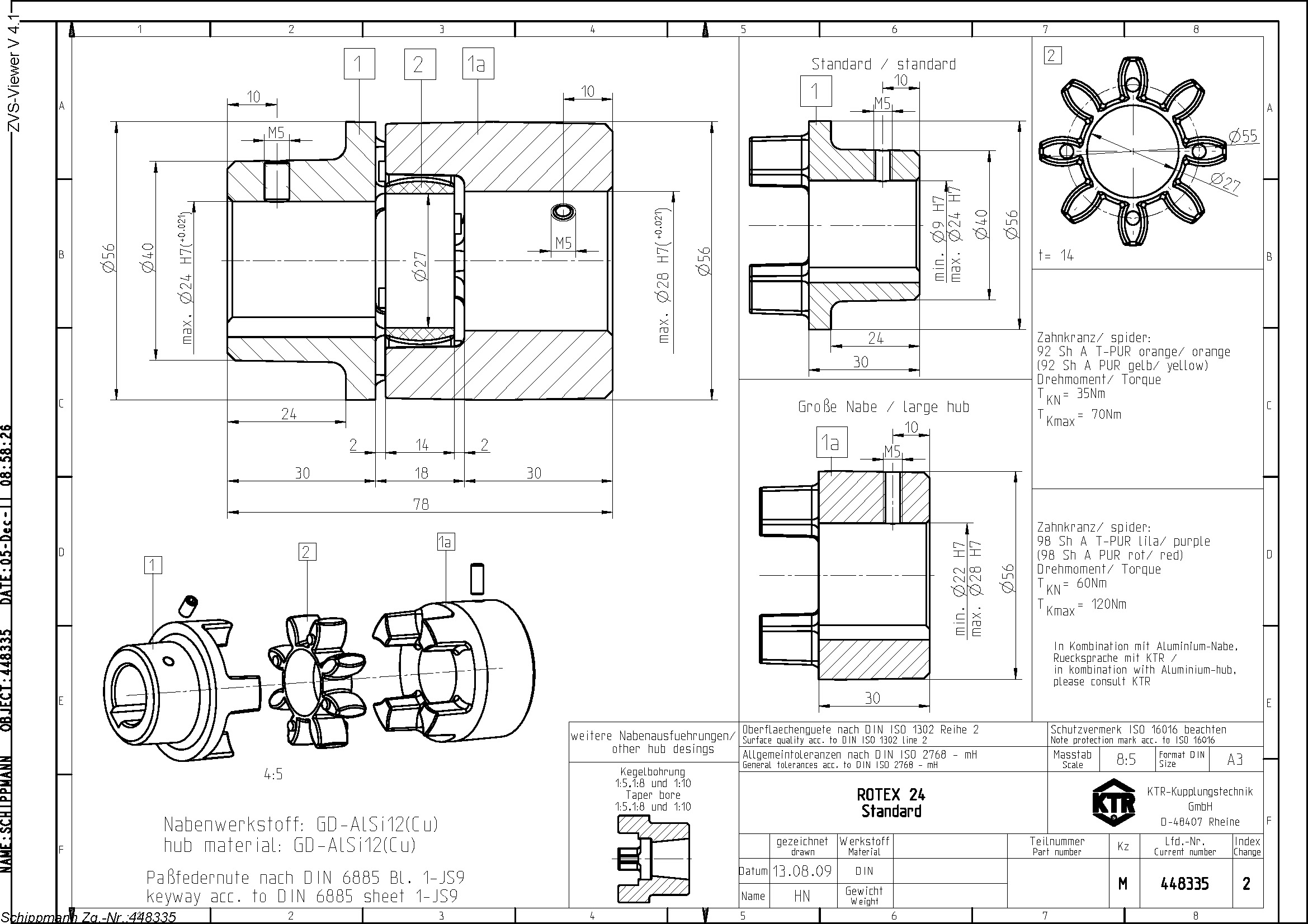

| Типоразмер | Компонент | Зубчатый венец, номинальный крутящий момент, Н·м |
Размеры, мм | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Чист. отверстие d (min - max), мм |
Общие | Резьбовое отверстие для установки винта |
||||||||||||||||
| 92 Sh-A | 98 Sh-A | 64 Sh-D | L | l1; l2 | E | b | s | DH | DZ | dH | D; D1 | N | G | t | TA, Н·м | |||
| 24 | 1 | 35 | 60 | - | 9 - 24 | 78 | 30 | 18 | 14 | 2 | 56 | - | 27 | 40 | 24 | M5 | 10 | 2 |
| 1b | 22 - 28 | 56 | ||||||||||||||||
Преимущества:
- низкий вес: благодаря использованию алюминия, муфта серии AL-D имеет меньший вес по сравнению со стальными аналогами, что снижает нагрузку на систему и повышает ее эффективность;
- высокая точность изготовления: все компоненты муфты подвергаются тщательной механической обработке, что обеспечивает длительный срок службы и стабильные эксплуатационные характеристики;
- универсальность применения: муфта подходит для использования в различных отраслях промышленности, включая общее машиностроение, где требуется надежная передача крутящего момента и компенсация небольших смещений валов.
|
Номинальный момент, Нм
|
35 |
|
Максимальный крутящий момент, Нм
|
70 |
|
Максимальная частота вращения, об/мин
|
13800 |
|
Зажимной винт
|
M5 |
|
Диапазон рабочих температур, °C
|
от -50 до +120 |
|
Материал
|
алюминий |
|
Посадочный диаметр (d1), мм
|
18 |
|
Посадочный диаметр (d2), мм
|
18 |
|
Наружный диаметр, мм
|
56 |
|
Длина, мм
|
78 |
|
Ширина, мм
|
56 |
|
Высота, мм
|
56 |
|
Вес, кг
|
0.25 |
