Артикул:
ROTEX 38 GG-25 1/1 92 Shore A T-PUR, unbored

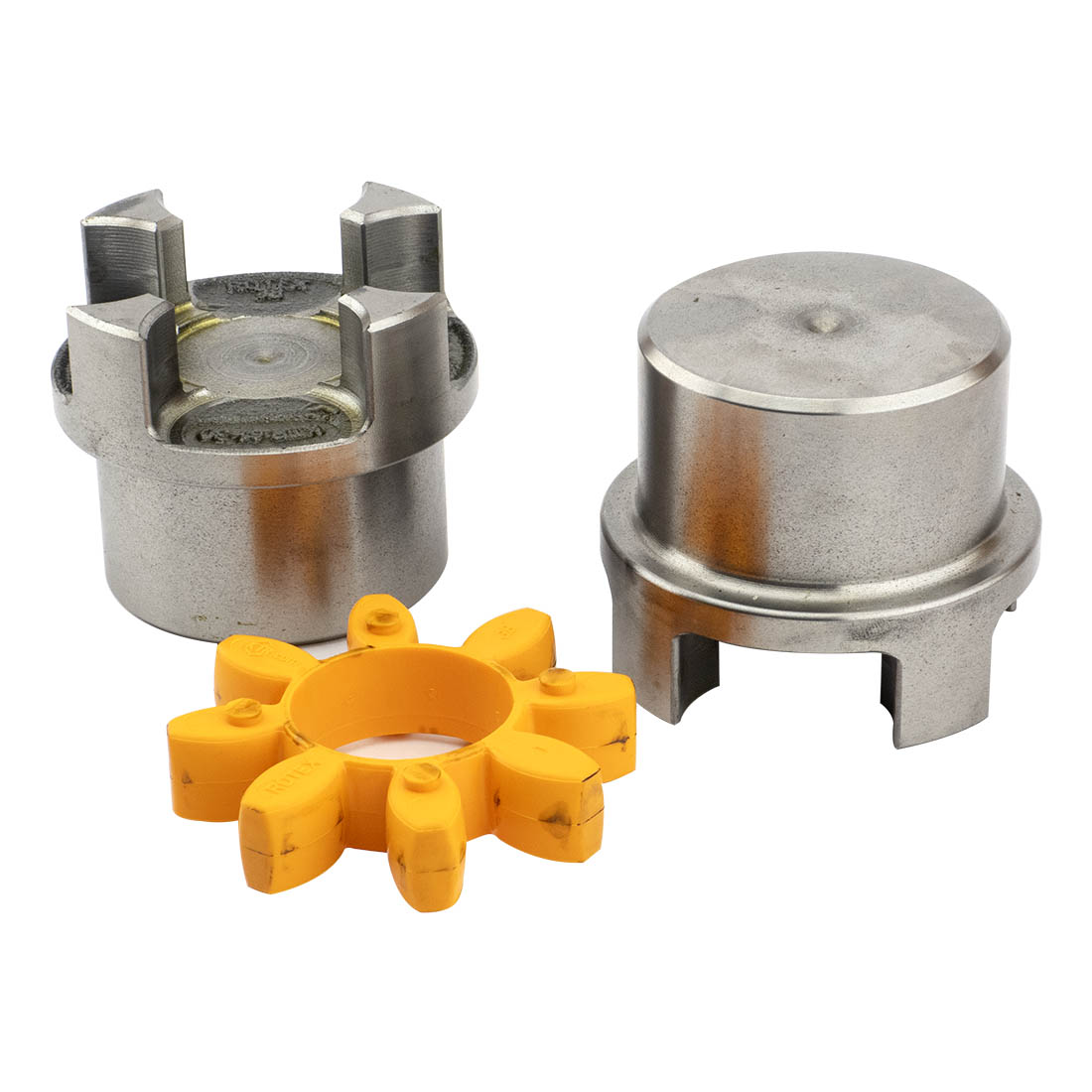

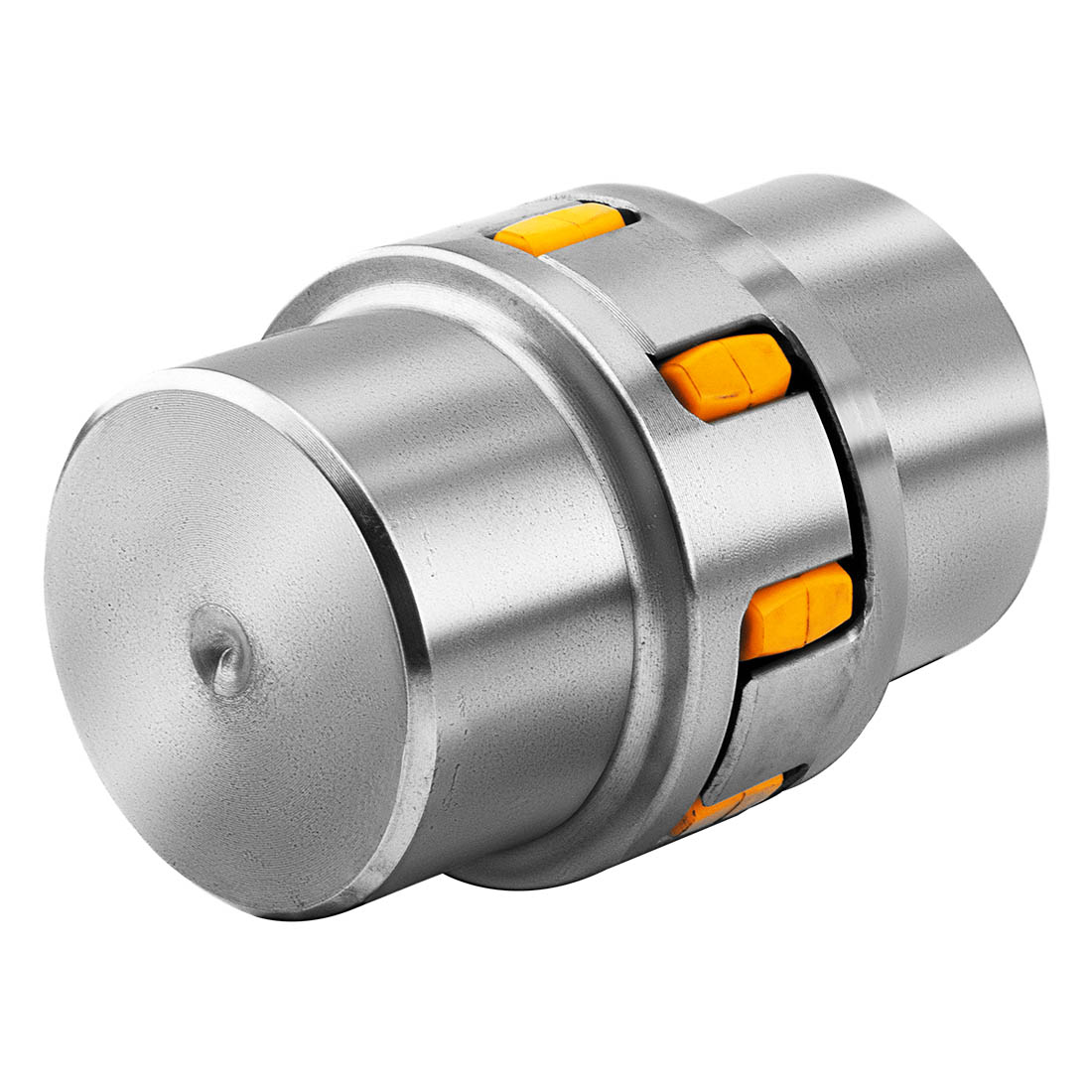

Муфта KTR Rotex 38 GG-25 92 Shore A T-PUR серии GG изготавливается из серого чугуна (обозначаемого как GG или GJL), что обеспечивает ей высокую прочность и износостойкость. Серый чугун обладает хорошими демпфирующими свойствами, что способствует снижению вибраций в приводной системе.
Характеристики:

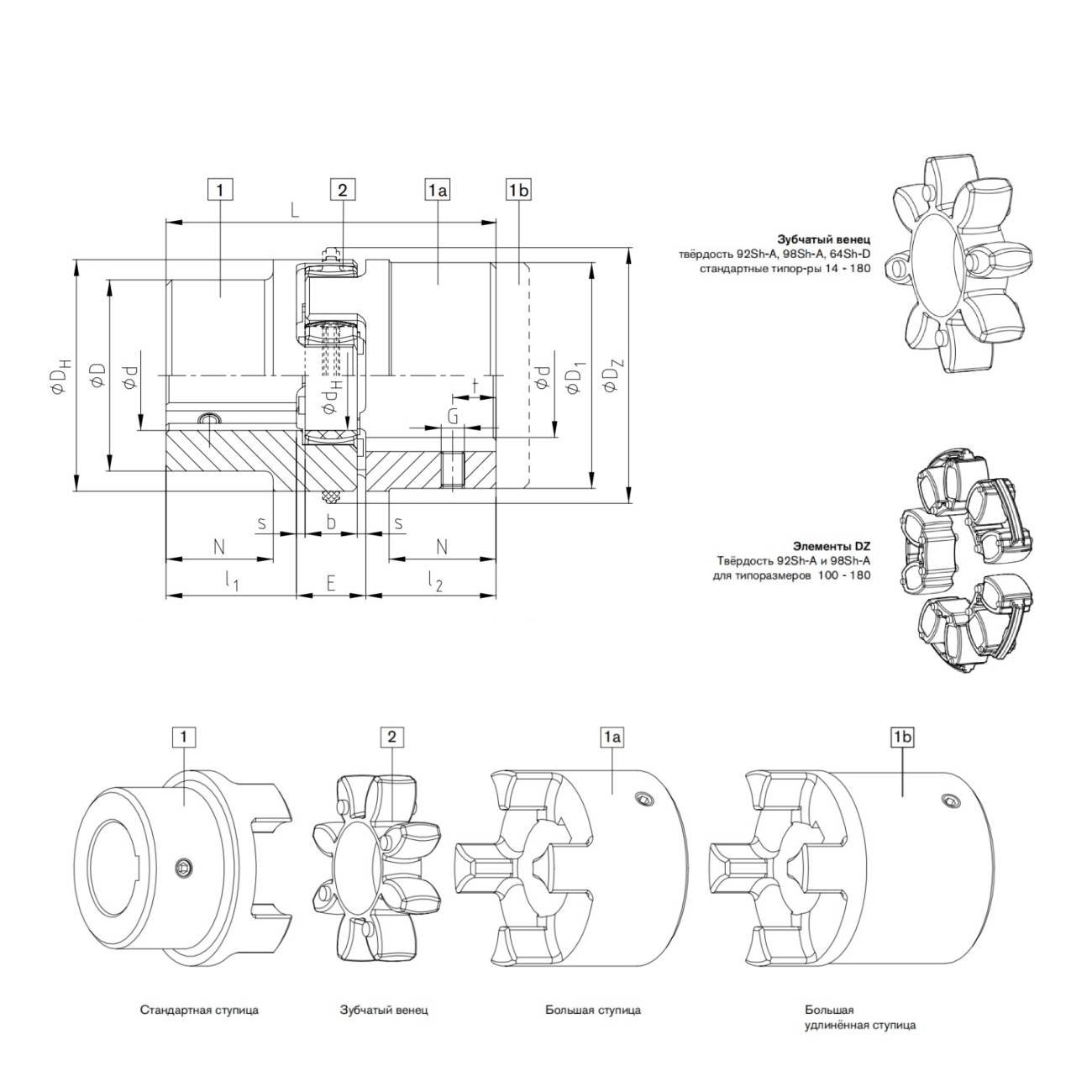

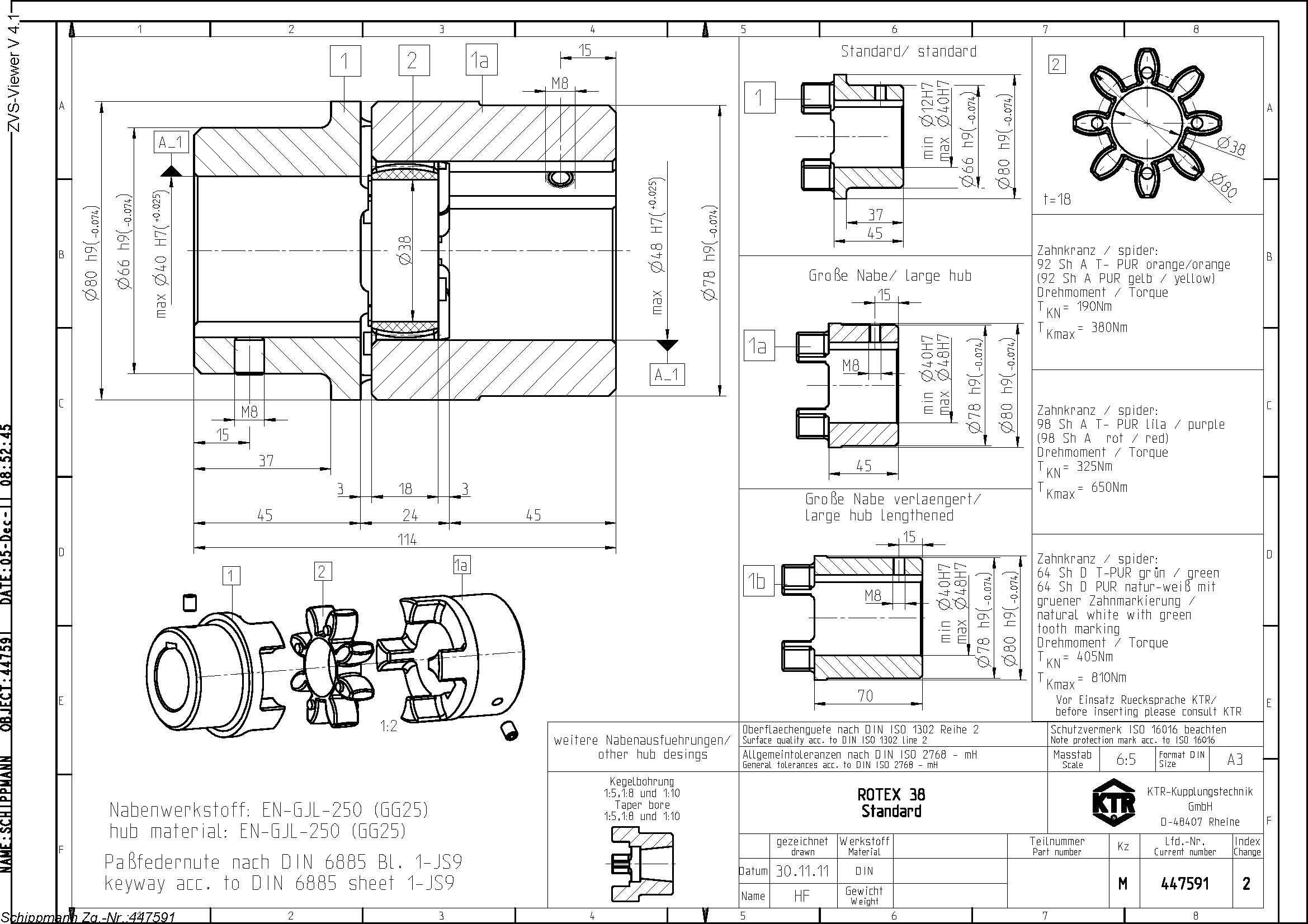

| Типоразмер | Компонент | Зубчатый венец, номинальный крутящий момент, Н·м |
Размеры, мм | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Чист. отверстие d (min - max), мм |
Общие | Резьбовое отверстие для установки винта |
||||||||||||||||
| 92 Sh-A | 98 Sh-A | 64 Sh-D | L | l1;l2 | E | b | s | DH | DZ | dH | D; D1 | N | G | t | TA, Н·м | |||
| 38 | 1 | 190 | 325 | 405 | 12 - 40 | 114 | 45 | 24 | 18 | 3 | 80 | - | 38 | 66 | 37 | M8 | 15 | 10 |
| 1a | 38 - 48 | 78 | ||||||||||||||||
| 1b | 12 - 48 | 164 | 70 | 62 | ||||||||||||||
Муфта из серого чугуна подходит для использования в различных отраслях промышленности, включая общее машиностроение и заводскую инженерию. Она применяется для соединения валов и передачи крутящего момента, обеспечивая компенсацию небольших смещений валов.
|
Номинальный момент, Нм
|
190 |
|
Максимальный крутящий момент, Нм
|
380 |
|
Максимальная частота вращения, об/мин
|
8300 |
|
Зажимной винт
|
M8 |
|
Диапазон рабочих температур, °C
|
от -50 до +120 |
|
Материал
|
серый чугун |
|
Посадочный диаметр (d1), мм
|
12 |
|
Посадочный диаметр (d2), мм
|
40 |
|
Наружный диаметр, мм
|
80 |
|
Длина, мм
|
114 |
|
Ширина, мм
|
80 |
|
Высота, мм
|
80 |
|
Вес, кг
|
2.8 |
