Артикул:
ROTEX 75 GG-25 1/1 92 Shore A T-PUR, unbored

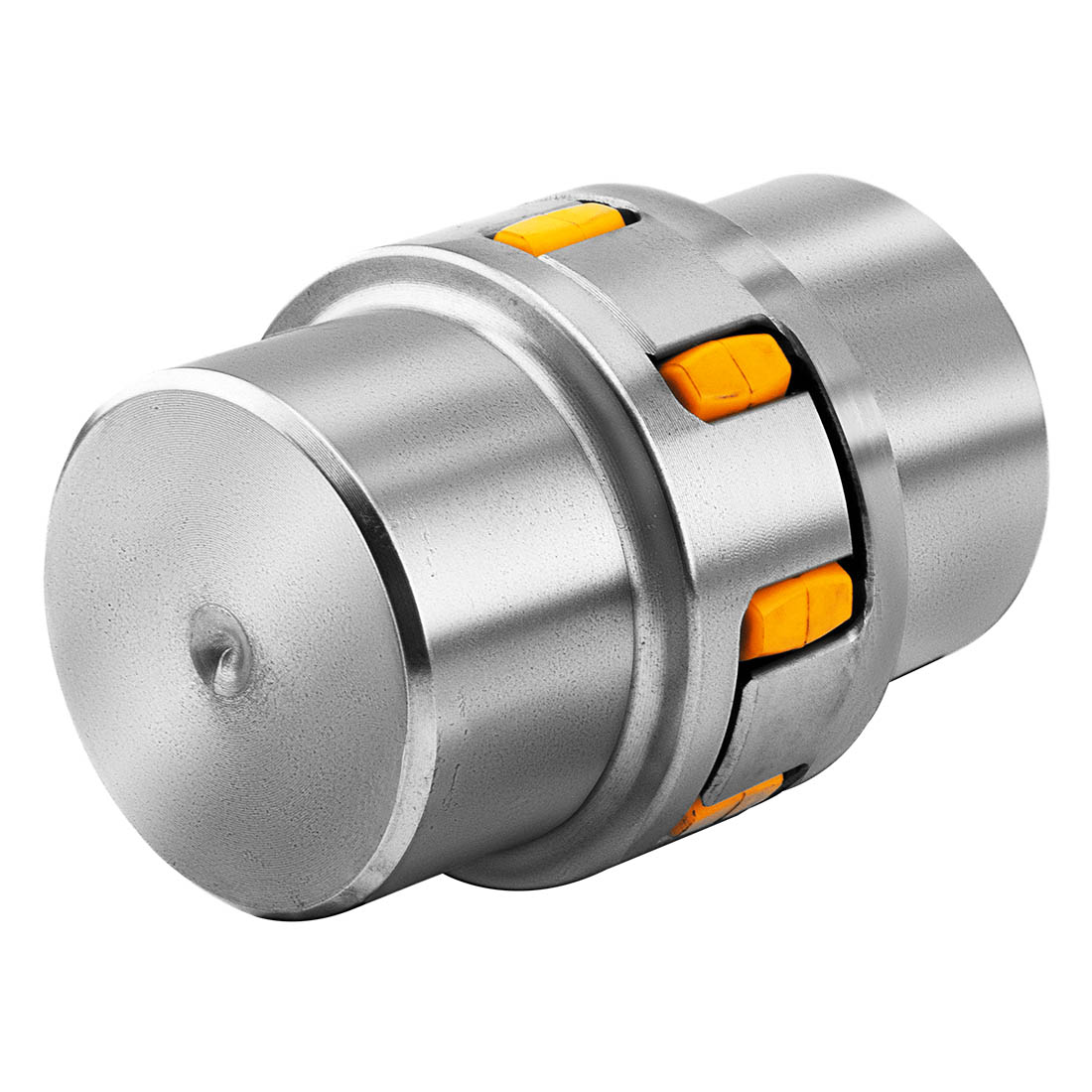

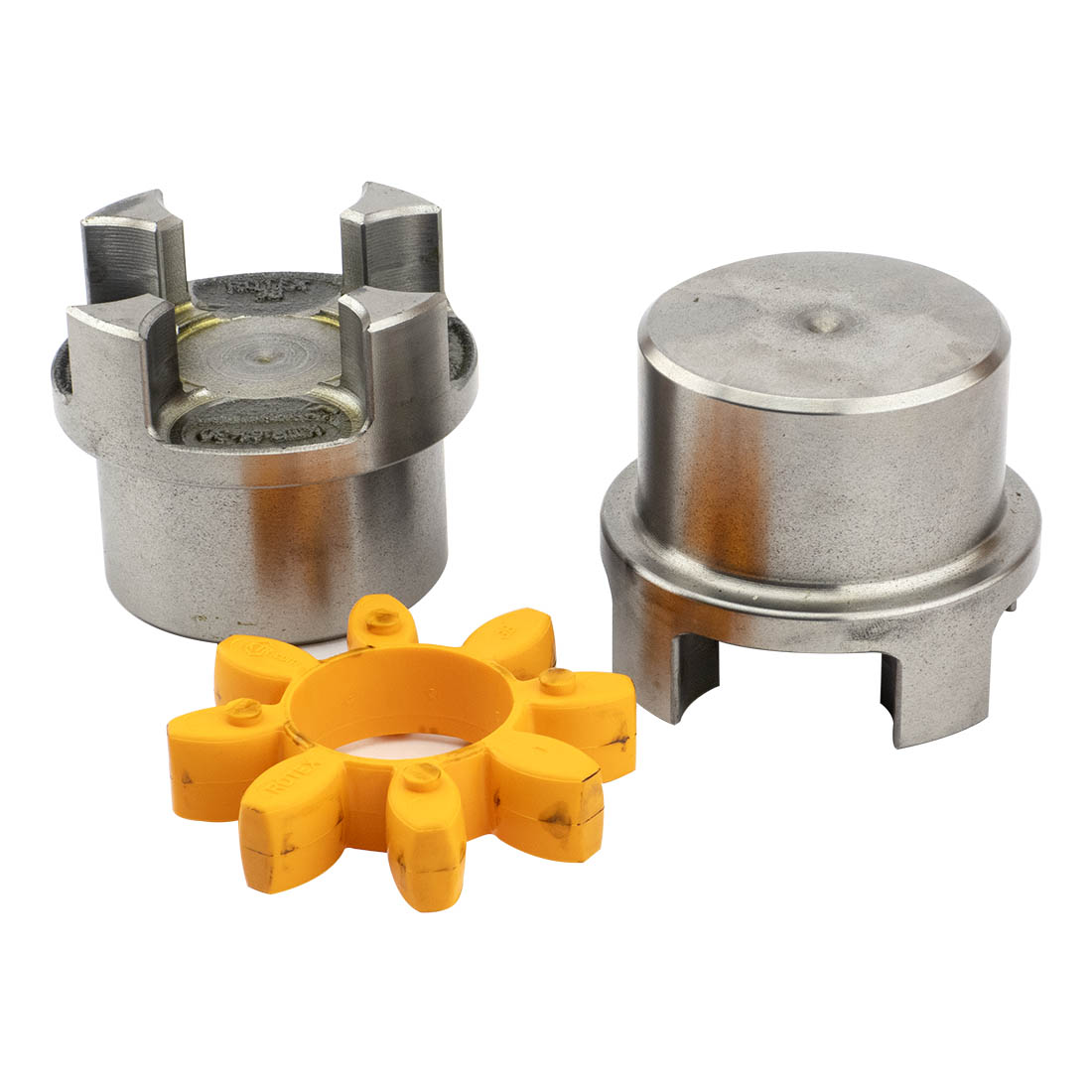

Муфта KTR Rotex 75 GG-25 92 Shore A T-PUR серии GG изготавливается из серого чугуна (обозначаемого как GG или GJL), что обеспечивает ей высокую прочность и износостойкость. Серый чугун обладает хорошими демпфирующими свойствами, что способствует снижению вибраций в приводной системе.
Характеристики:

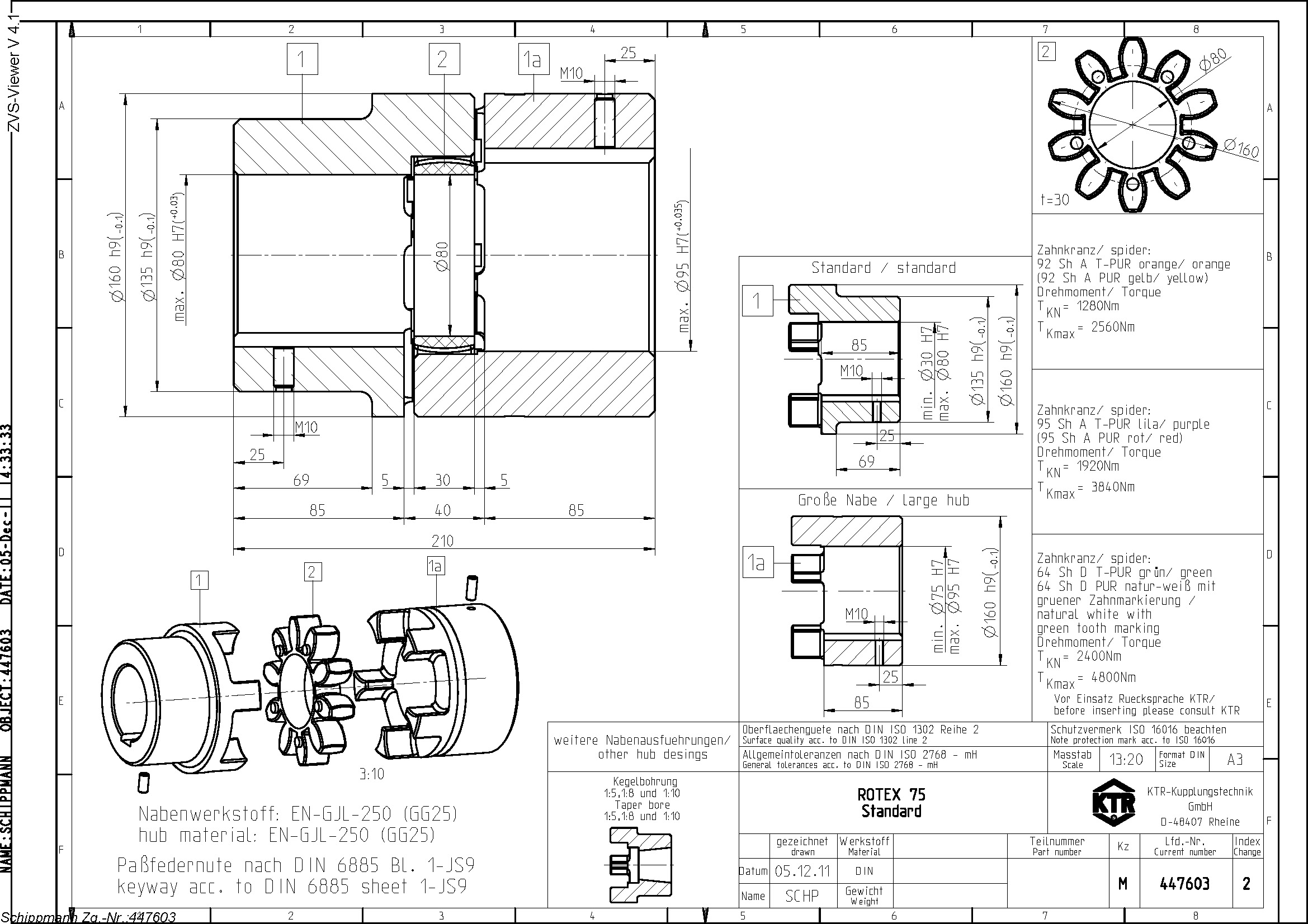

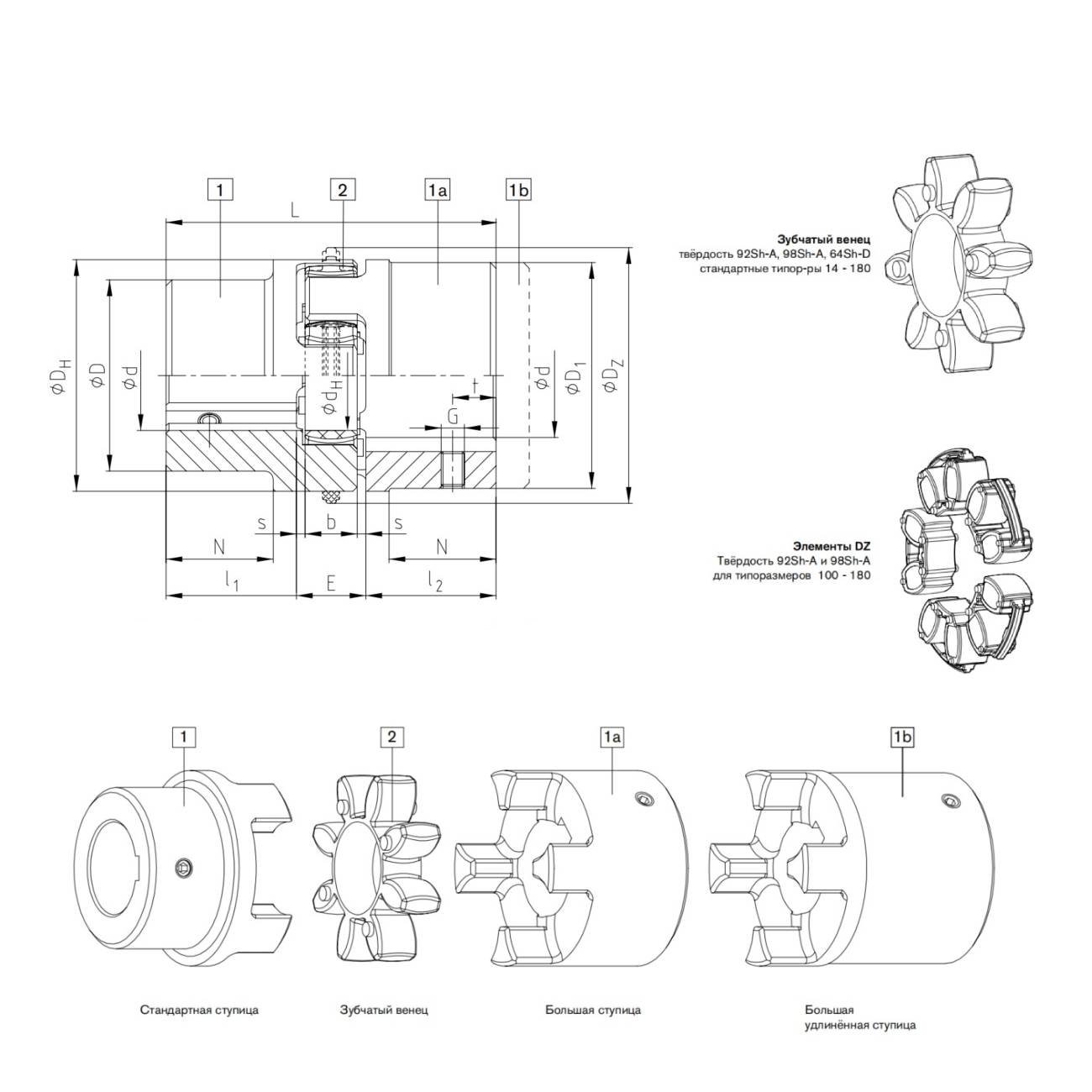

| Типоразмер | Компонент | Зубчатый венец, номинальный крутящий момент, Н·м |
Размеры, мм | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Чист. отверстие d (min - max), мм |
Общие | Резьбовое отверстие для установки винта |
||||||||||||||||
| 92 Sh-A | 98 Sh-A | 64 Sh-D | L | l1;l2 | E | b | s | DH | DZ | dH | D; D1 | N | G | t | TA, Н·м | |||
| 75 | 1 | 1280 | 1920 | 2400 | 30 - 80 | 210 | 85 | 40 | 30 | 5 | 160 | - | 80 | 135 | 69 | M10 | 25 | 17 |
Муфта из серого чугуна подходит для использования в различных отраслях промышленности, включая общее машиностроение и заводскую инженерию. Она применяется для соединения валов и передачи крутящего момента, обеспечивая компенсацию небольших смещений валов.
|
Номинальный момент, Нм
|
1280 |
|
Максимальный крутящий момент, Нм
|
2560 |
|
Максимальная частота вращения, об/мин
|
3550 |
|
Зажимной винт
|
M10 |
|
Диапазон рабочих температур, °C
|
от -50 до +120 |
|
Материал
|
серый чугун |
|
Посадочный диаметр (d1), мм
|
30 |
|
Посадочный диаметр (d2), мм
|
80 |
|
Наружный диаметр, мм
|
160 |
|
Длина, мм
|
210 |
|
Ширина, мм
|
160 |
|
Высота, мм
|
160 |
|
Вес, кг
|
20 |
