Артикул:
ROTEX 28 ST 1a/1a 98 Shore-A T-PUR, unbored

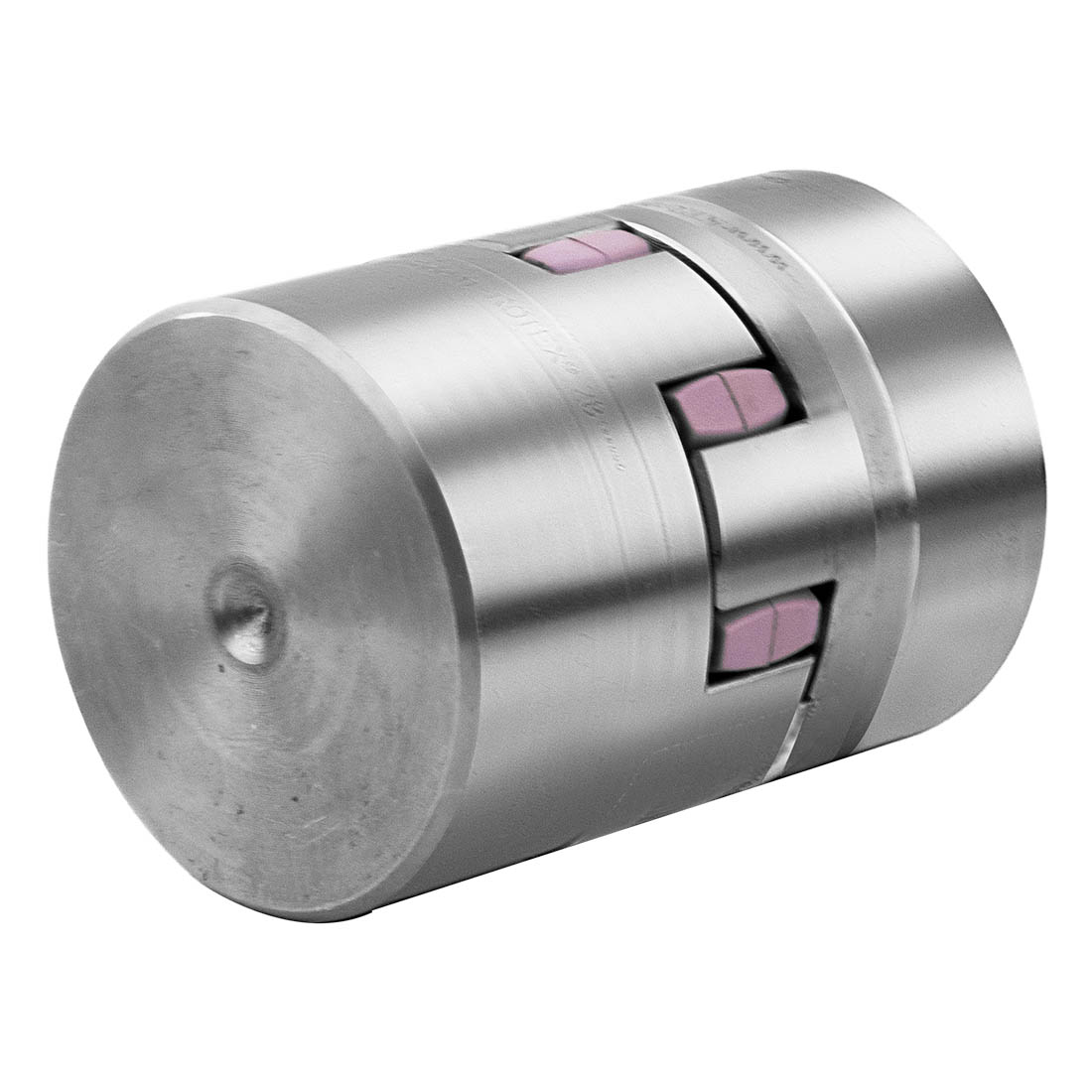

Муфта KTR Rotex 28 ST 98 Shore-A T-PUR серии представляет собой стальную кулачковую муфту, отличающуюся высокой прочностью и надежностью. Она предназначена для передачи крутящего момента между валами в различных областях машиностроения.
Характеристики:

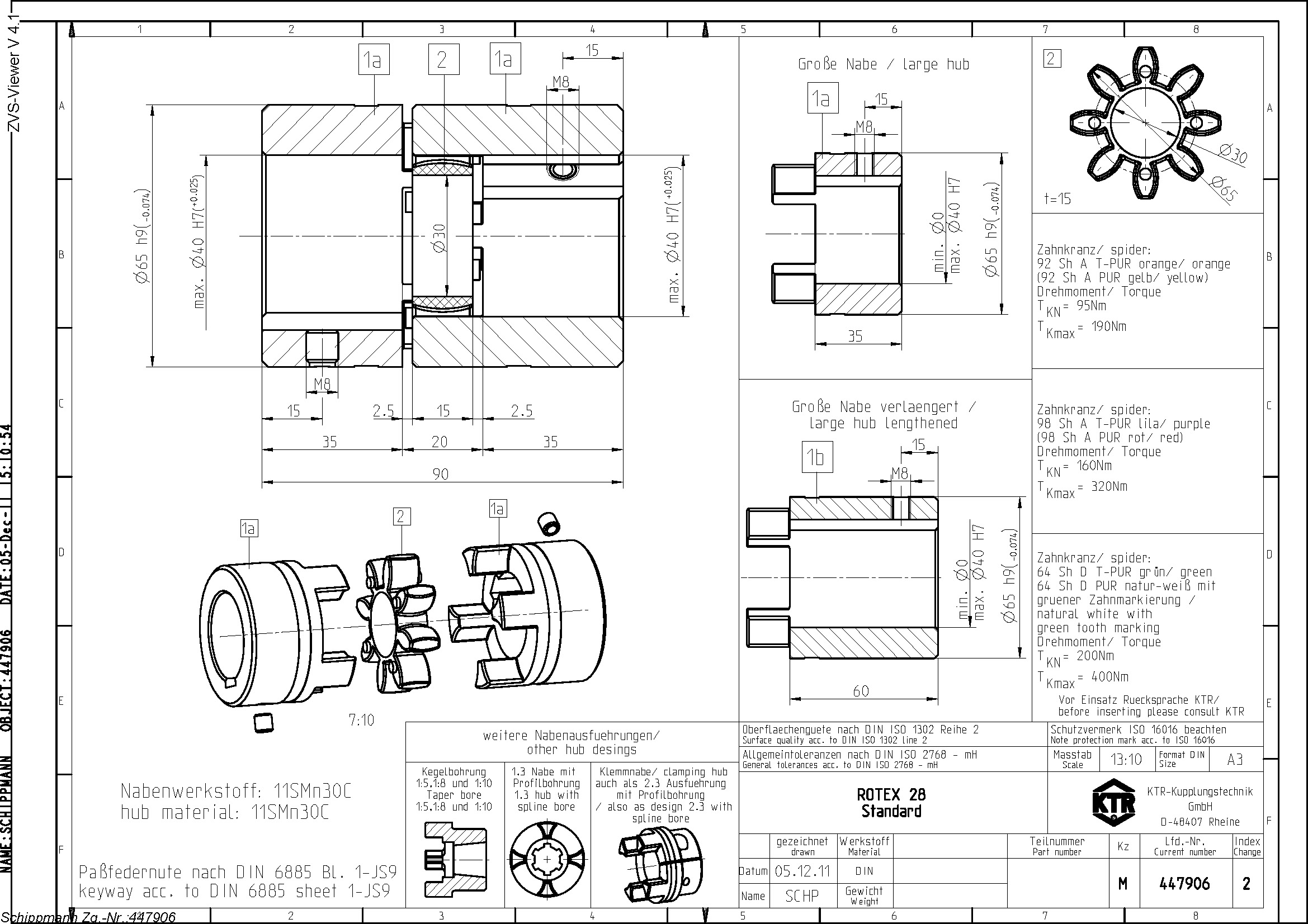

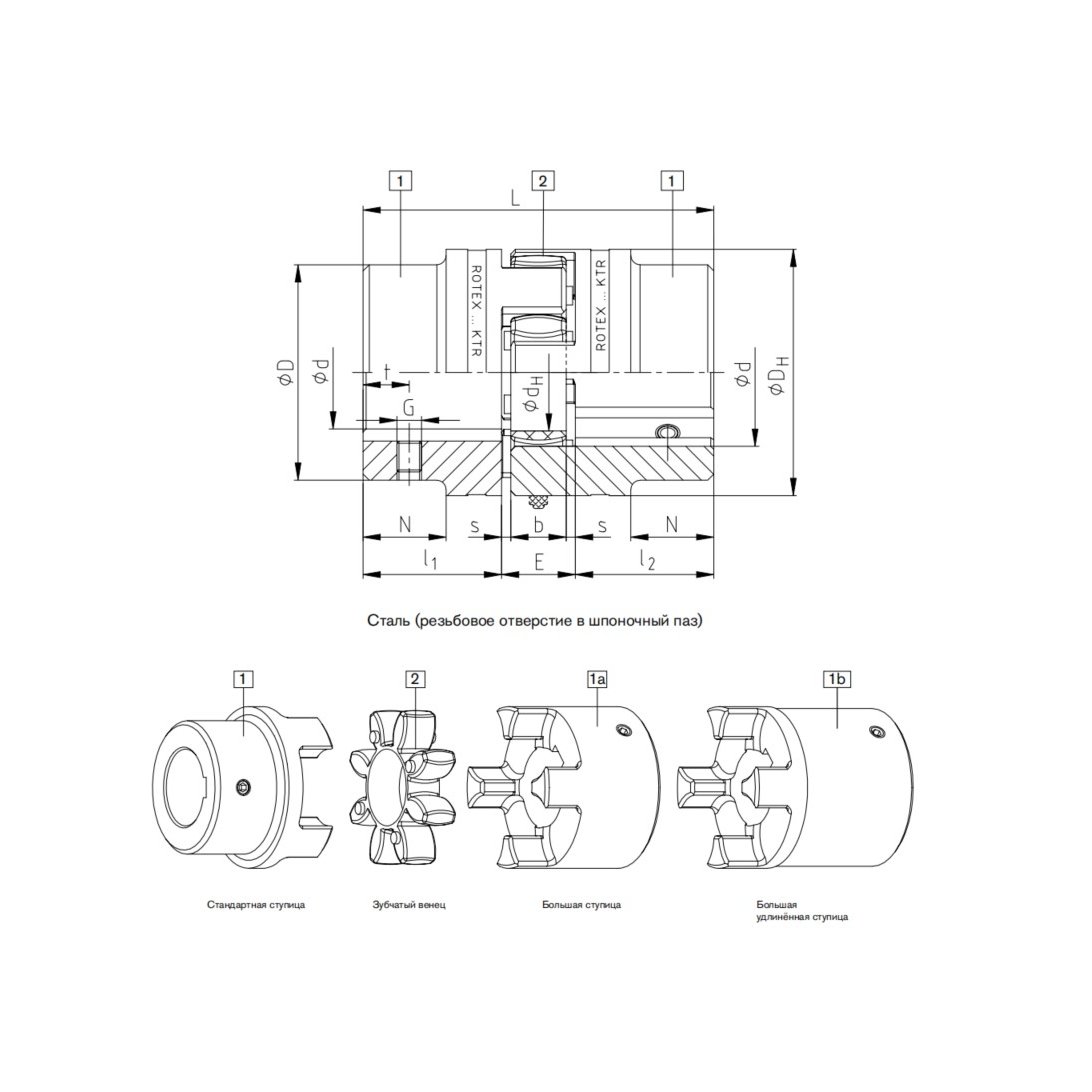

| Типоразмер | Компонент | Зубчатый венец, номинальный крутящий момент, Н·м |
Размеры, мм | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Чист. отверстие d (min - max), мм |
Общие | Резьбовое отверстие для установки винта |
|||||||||||||||
| 92 Sh-A | 98 Sh-A | 64 Sh-D | L | l1; l2 | E | b | s | DH | dH | D | N | G | t | TA, Н·м | |||
| 28 | 1a | 95 | 160 | 200 | 0 - 40 | 90 | 35 | 20 | 15 | 2,5 | 65 | 30 | 65 | - | M8 | 15 | 10 |
| 1b | 140 | 60 | |||||||||||||||
Особенности:
- компактный дизайн;
- устойчивость к износу;
- простота монтажа;
- отсутствие необходимости в обслуживании.
Муфты серии ST применяются в приводных системах, где требуется надежная передача крутящего момента и компенсация небольших смещений валов. Они находят применение в различных отраслях промышленности, включая общее машиностроение и заводскую инженерию.
|
Номинальный момент, Нм
|
160 |
|
Максимальный крутящий момент, Нм
|
320 |
|
Максимальная частота вращения, об/мин
|
13200 |
|
Зажимной винт
|
M8 |
|
Диапазон рабочих температур, °C
|
от -50 до +120 |
|
Материал
|
сталь |
|
Посадочный диаметр (d2), мм
|
40 |
|
Наружный диаметр, мм
|
65 |
|
Длина, мм
|
90 |
|
Ширина, мм
|
65 |
|
Высота, мм
|
65 |
|
Вес, кг
|
1.965 |
