Артикул:
WK3/20-32-8H7-10H7

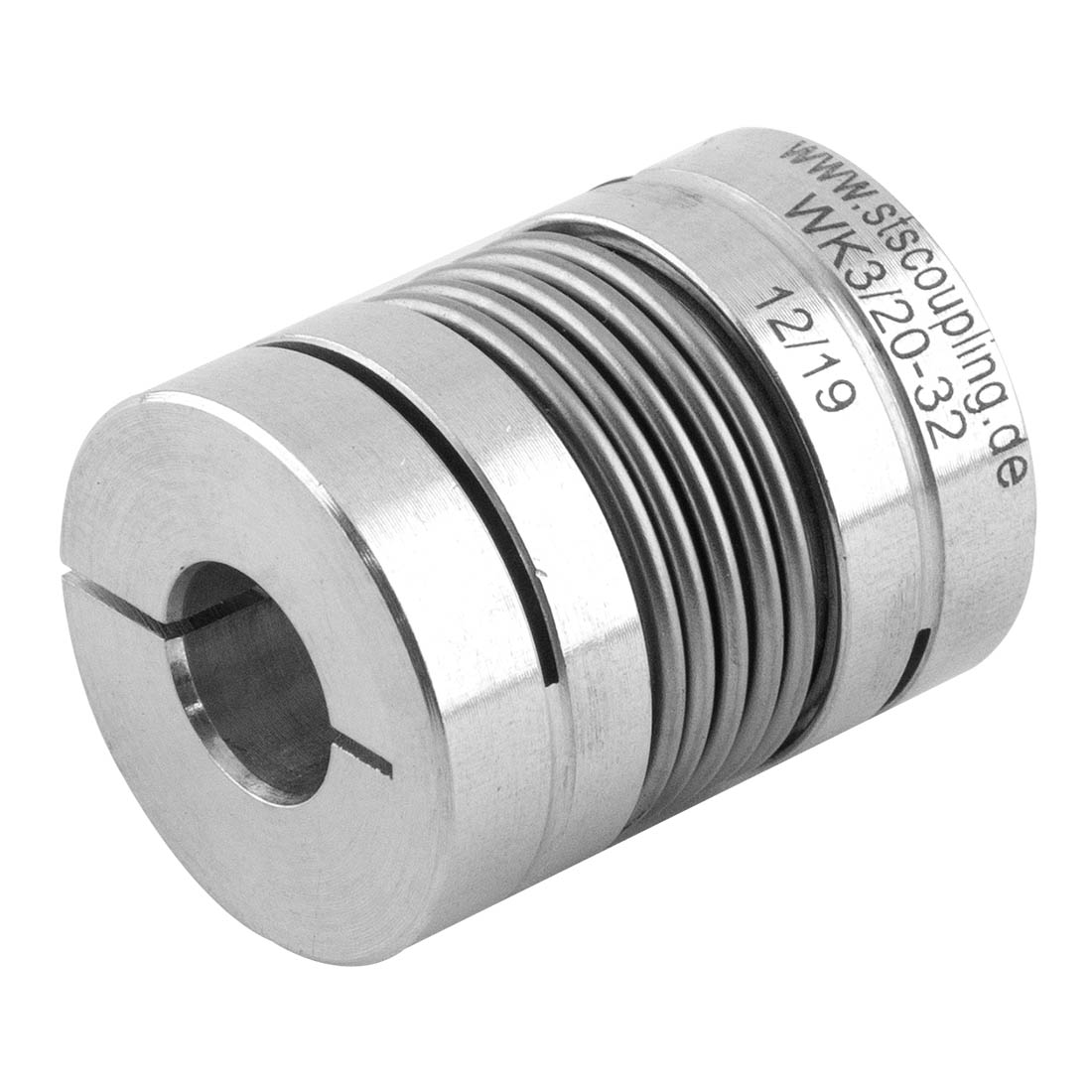

Миниатюрная металлическая муфта WK3/20-32-8H7-10H7 с зажимными втулками производства компании STS. Данный тип муфты предназначен дня значительной компенсации при угловой несоосности и осевом люфте валов.
Основные характеристики:
- Крутящий момент: 2 Н·м;
- Общая длина: 32 мм;
- Внешний диаметр: 25 мм;
- Внутренний диаметр: 8 мм;
- Длина зажимной части: 11 мм;
- Зажимной винт (ISO 4762): M3;
- Момент инерции: 24 г·см²;
- Максимальная радиальная несоосность: 0,15 мм;
- Максимальная осевая несоосность: 0,3 мм;
- Максимальная угловая несоосность: 1,5 °C.
Особенности:
- Материал: меха из нержавеющей стали, втулки из алюминия;
- Диапазон температур: от -30°C до +120°C;
- Максимальная скорость вращения: 15 000 об/мин;
- Допуск вала должен соответствовать посадочному допуску g6 или h7;
- Паз под шпонку по DIN 6885;
- Простота установки;
- Усиленная жесткость на кручение;
- Не требует обслуживания;
- Устойчива к износу и коррозии.
|
Номинальный момент, Нм
|
2 |
|
Максимальная частота вращения, об/мин
|
15000 |
|
Зажимной винт
|
М3 |
|
Диапазон рабочих температур, °C
|
от -30 до +120 |
|
Материал
|
нержавеющая сталь |
|
Посадочный диаметр (d1), мм
|
8 |
|
Посадочный диаметр (d2), мм
|
10 |
|
Наружный диаметр, мм
|
25 |
|
Длина, мм
|
8 |
|
Ширина, мм
|
32 |
|
Высота, мм
|
24 |
|
Вес, кг
|
0.06 |
