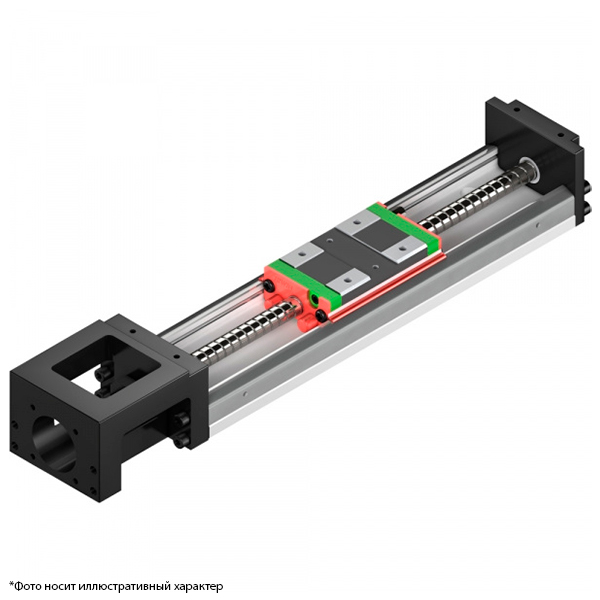

Линейный модуль HIWIN KK5002C-300A1-F2

Линейный модуль KK5002C-300A1-F2 представляет собой приводимое в движение двигателем ШВП, направленное рельсовой направляющей с U-образным рельсом. В роли передвижного элемента выступают гайка ШВП и каретка.

• Серия: КК;
• Ширина: 50 мм;
• Шаг ШВП: 2 мм;
• Класс точности: стандартный;
• Длина рельса: 300 мм;
• Тип каретки: стандартная;
• Число кареток: 1;
• Концевой выключатель: отсутствует;
• Двигатель: AC (Серводвигатель) Panasonic MSM3AZ(30W)/ MSM5AZ(50W)/ MSM01(100W);
• Скорость: 270 мм/сек;
• Крутящий момент: 2 Н см.

Основные характеристики ШВП:
• Номинальный диаметр: 8 мм;
• Шаг: 2 мм;
• Базовая динамическая нагрузка: 1 813 Н;
• Базовая статическая нагрузка: 2 910 Н.

Основные характеристики направляющей:
• Базовая динамическая грузоподъемность каретки: 8 007 Н;
• Базовая статическая грузоподъемность каретки: 12 916 Н;
• Допустимый статический момент M_P: 116 Н м;
• Допустимый статический момент M_Y: 116 Н м;
• Допустимый статический момент M_R: 222 Н м.

Особенности:
• Интегрированная система;
• Легкость установки и обслуживания;
• Компактность и малый вес;
• Высокая жесткость конструкции;
• Большой выбор принадлежностей для широкой сферы применения.
