Конструкция линейных направляющих HG-серии

каретка (блок);
заглушка крепежного отверстия рельсовой направляющей;
рельс;
нижнее уплотнение;
шарики;
фиксатор;
смазочный ниппель;
торцевое уплотнение (двойное уплотнение и скребок);
торцевая заглушка.

Аналог каретки ХИВИН серии HG. Имеет высокую грузоподъемность и жесткость. Четырехрядная конструкция позволяет выдерживать одинаковые нагрузки в радиальных и боковых направлениях, а профиль дорожки качения обеспечивает обширный контакт с шариками, что в свою очередь и способствует увеличению допустимых нагрузок и жесткости системы. Благодаря самовыравниванию каретка может нивелировать небольшие погрешности при монтаже и обеспечивает плавное линейное движение, обусловленное упругой деформацией элементов качения и смещением точек контакта. Наличие фиксатора предотвращает выпадение шариков при снятии блока с рельса. Данный тип линейных направляющих является взаимозаменяемым, то есть любые каретки и любые рельсы серии могут использоваться вместе, сохраняя точность и размерность.

Область применения: автоматические устройства, транспортное и упаковочное оборудование, обрабатывающие центры, токарные станки с ЧПУ, шлифовальные и фрезерные станки, оборудование для резки металлов, штамповки, обработки камня, литья под давлением.

Серия	HG (высоконагружаемая)
Тип каретки	прямоугольный
Типоразмер	20
Нагрузка	высокая
Вариант крепления	сверху
Предварительный натяг	средний
Класс точности	высокий
Длина, мм	25,4
Ширина, мм	44
Высота, мм	77,5
Вес, кг	0,35

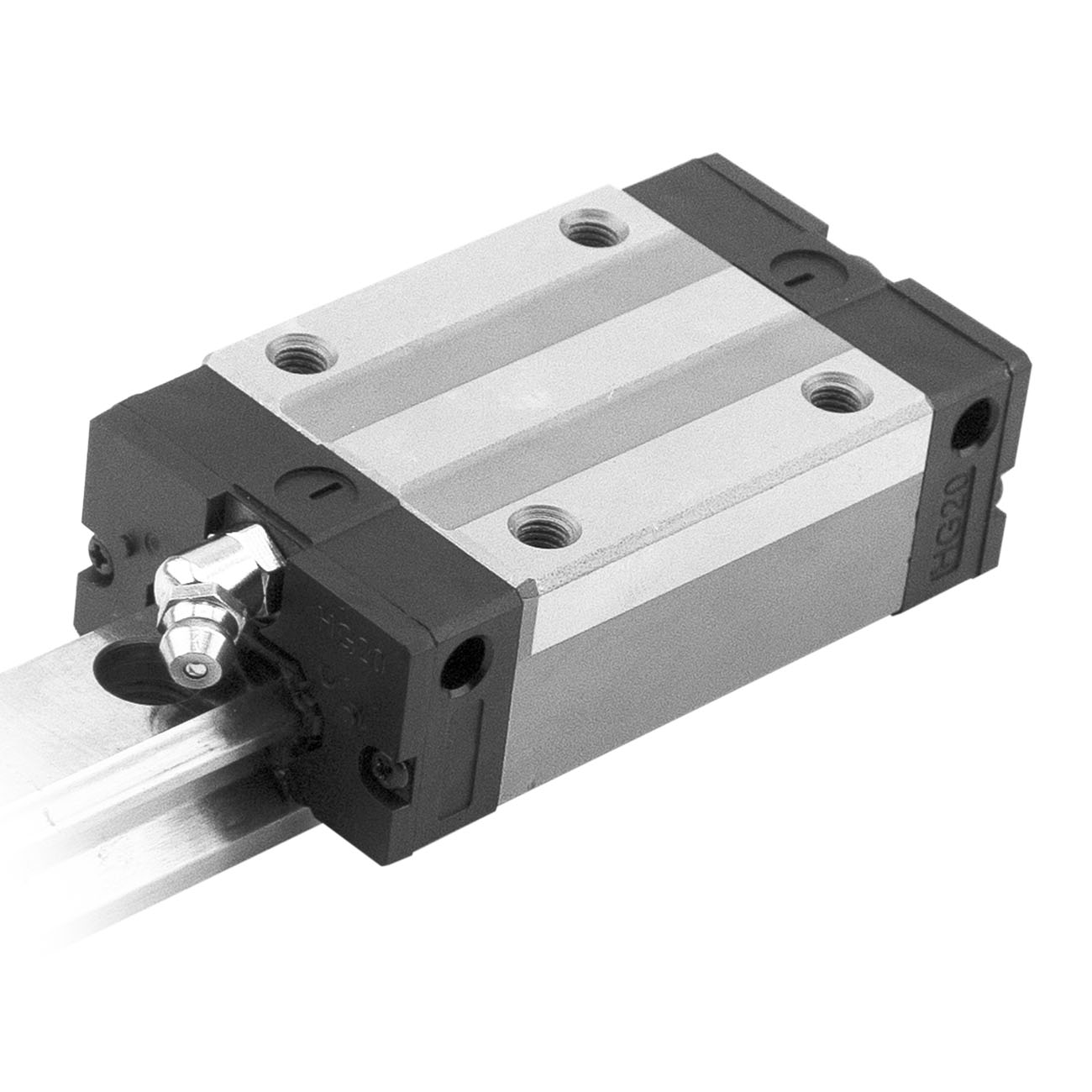

Каретка НGH20CAZAH
