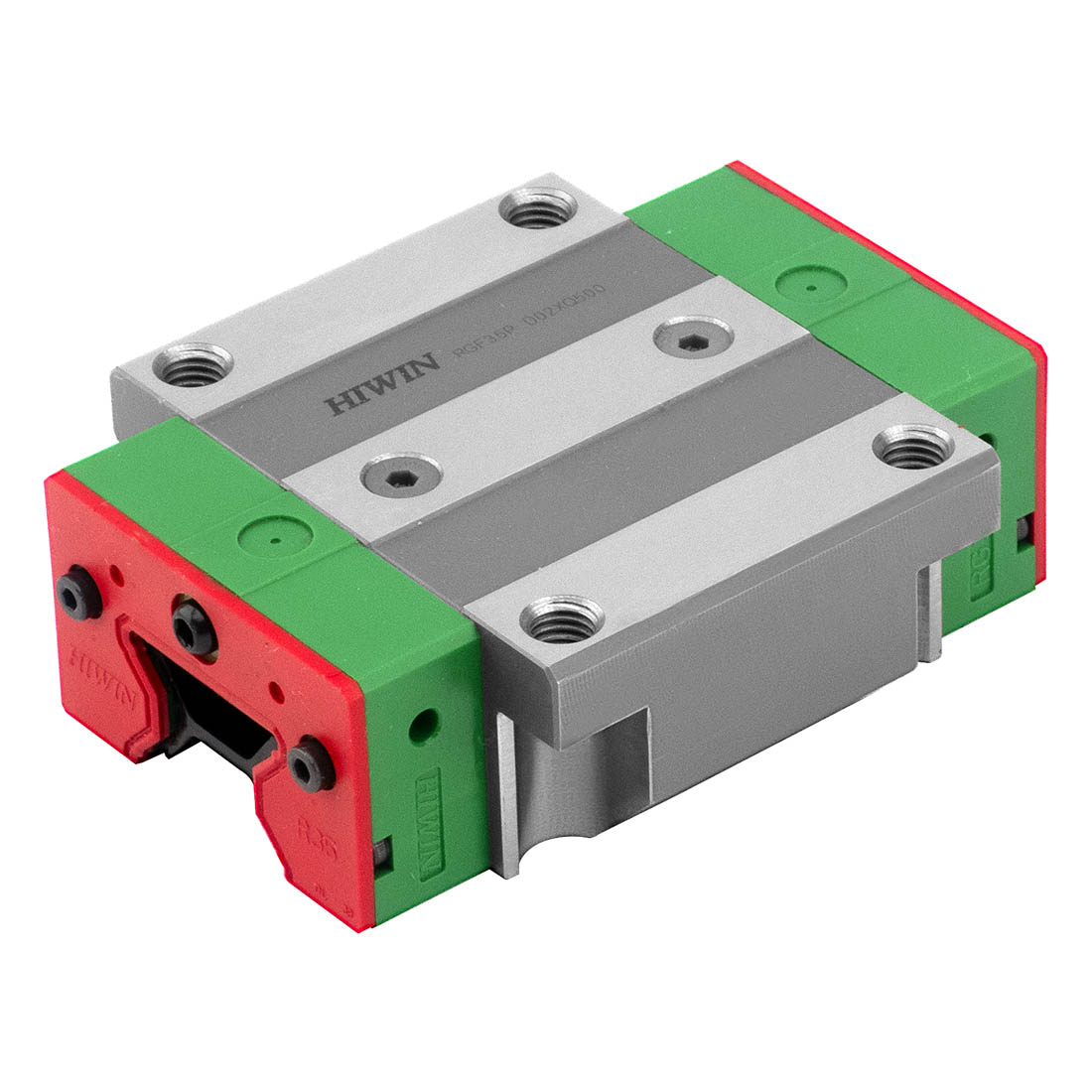

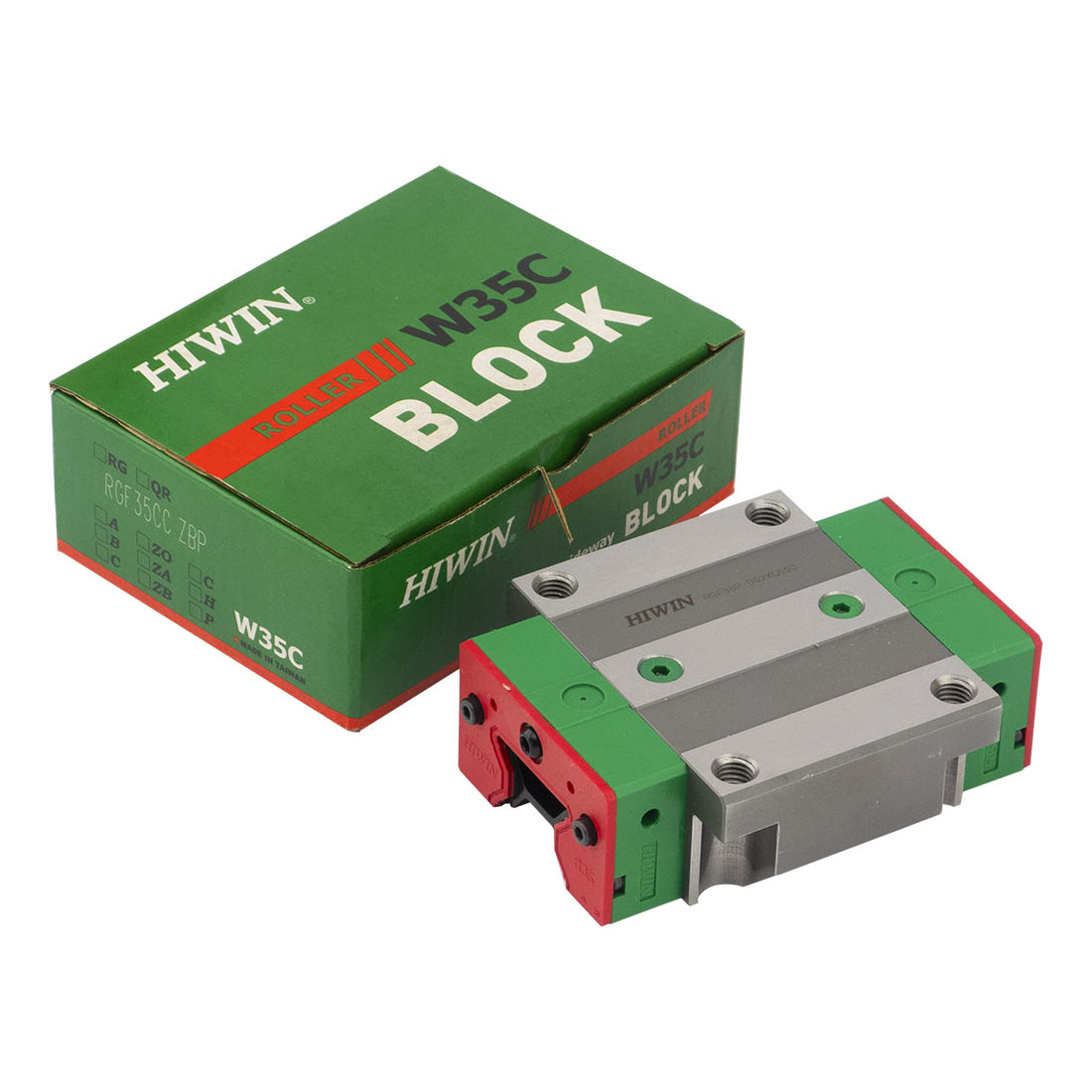

Конструкция линейных направляющих RG-серии
- каретка (блок)
- торцевая заглушка
- заглушка крепежного отверстия рельсовой направляющей
- рельс
- дорожки качения
- ролики
- нижнее уплотнение
- смазочный ниппель
- торцевое уплотнение (двойное уплотнение и скребок)
В отличии от шариковых систем в серии направляющих RG в качестве тел качения используются ролики. С помощью FEM-анализа был разработан уникальный дизайн с оптимальной структурой каретки и рельса, позволяющий обеспечить плавность перемещения. Благодаря системе с четырьмя рядами роликов, расположенных под углом 45 градусов, направляющие серии RG способны воспринимать высокие нагрузки в радиальном и поперечном направлениях, а также обеспечивать общую высокую жесткость системы. Контактное давление ролика распределяется по линии, поэтому концентрация напряжений в пятне контакта значительно снижена в отличии от шарика. В свою очередь это обеспечивает более длительный срок службы линейных направляющих серии RG, номинальный срок службы может быть рассчитан с использованием формул из каталога. В целом роликовые направляющие имеют более высокую грузоподъемность в меньших размерах в сравнении с шариковыми системами. Данный тип линейных направляющих является взаимозаменяемым, то есть каретки RG совместимы с рельсами этой же серии аналогичного типоразмера.
Область применения: тяжелое машиностроение, общепромышленное оборудование, прецизионное оборудование.
Гарантийный срок - 12 месяцев с момента покупки при обязательном соблюдения технологии монтажа, режима и условий эксплуатации, предусмотренных компанией HIWIN.
|
Длина, мм
|
124 |
|
Ширина, мм
|
100 |
|
Высота, мм
|
37,5 |
