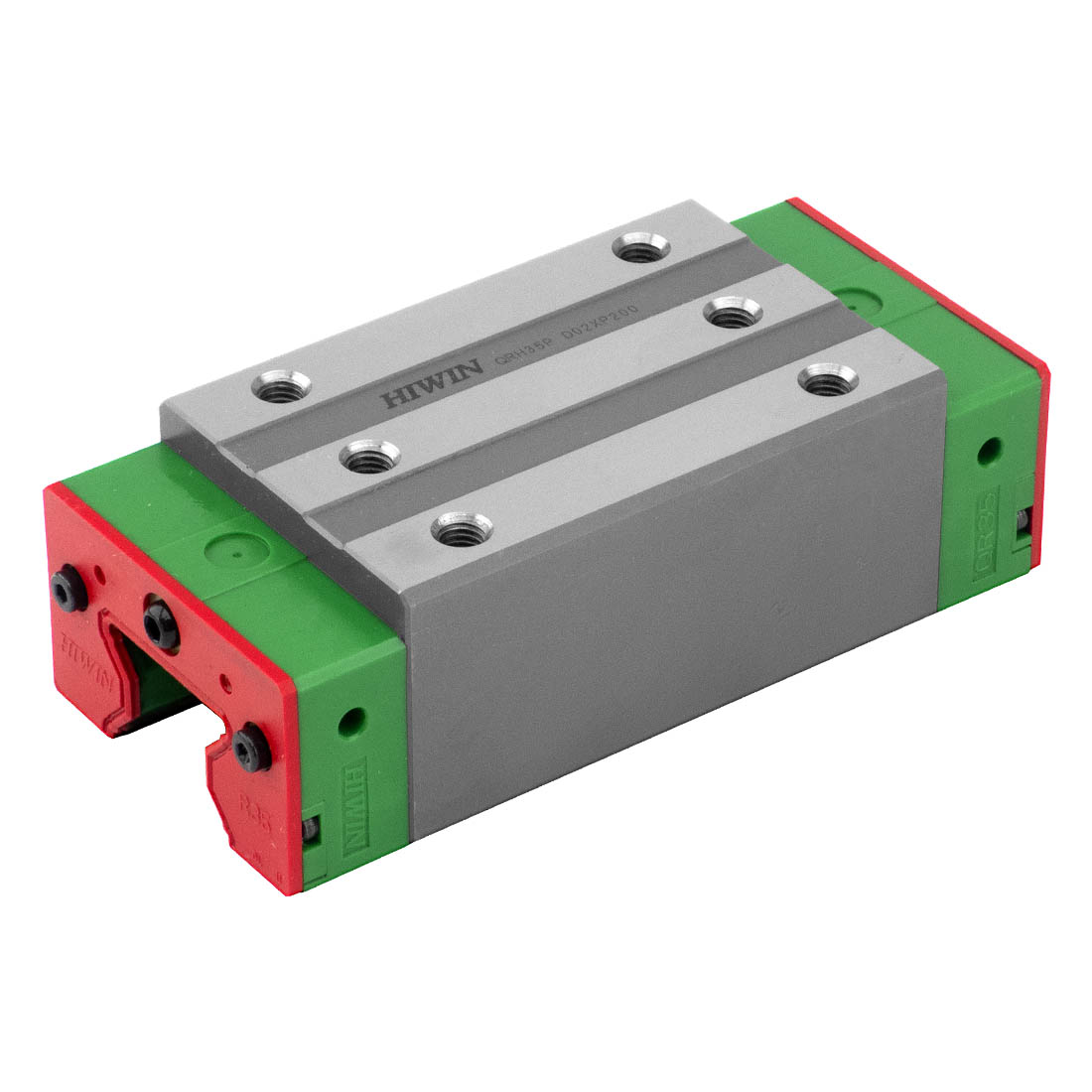

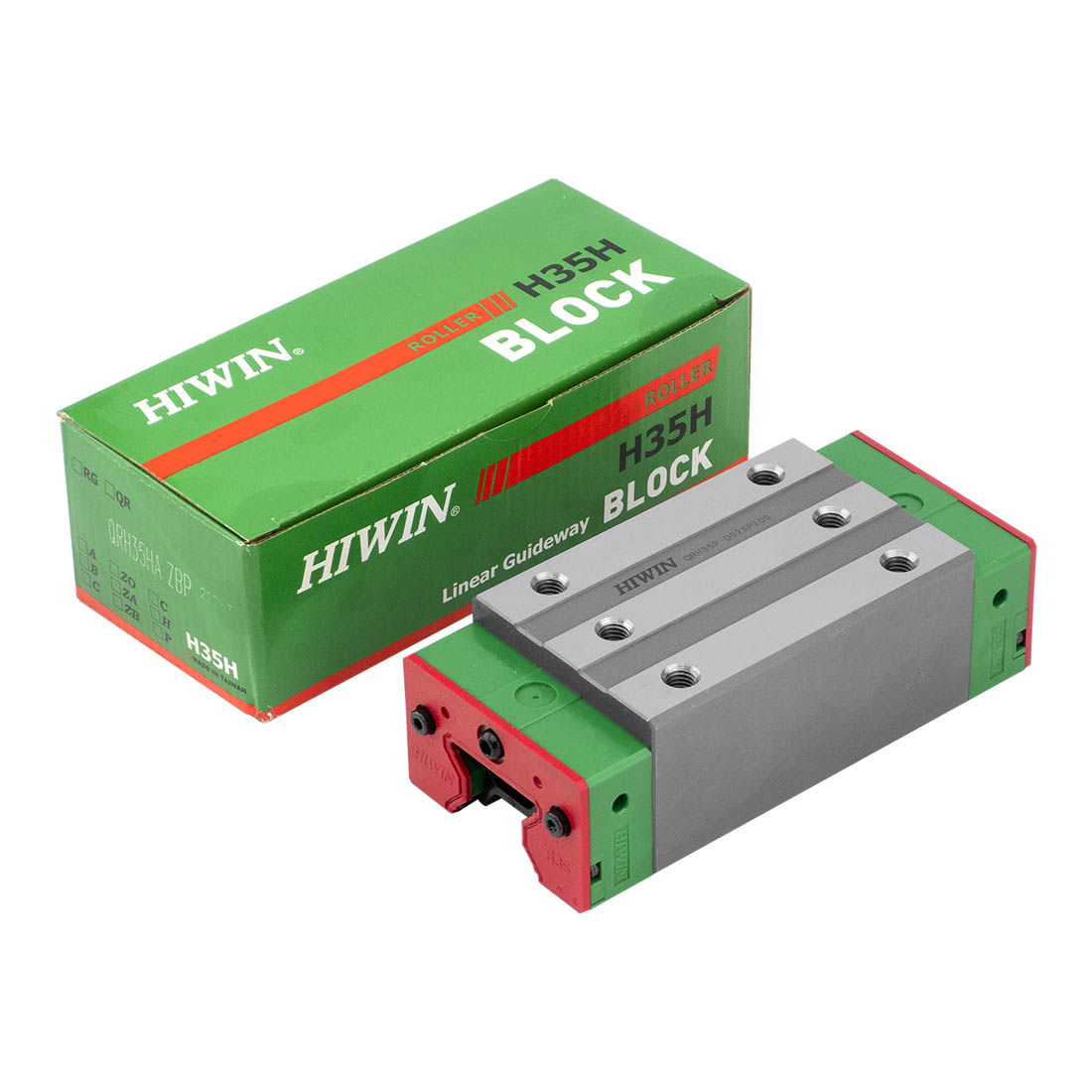

Каретка HIWIN QRH35HAZBP

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN QRH35HAZBP имеет следующие параметры:

QR - серия малошумных роликовых линейных направляющих сверхвысокой жесткости с технологией SynchMotion;
H - прямоугольный тип каретки;
35 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
H - сверхвысокая нагрузка (базовая динамическая нагрузка C - 95,7 kN, базовая статическая нагрузка С₀ - 126,3 kN);
A - вариант крепления "сверху";
ZB - тяжёлый предварительный натяг (0,10~0,12C, что составляет от 9,57 kN до 11,484 kN), условия применения: вибрации и толчки, требуется высокая жесткость;
P - прецизионный класс точности (допустимые отклонения по высоте ± 0,02 мм, допустимые отклонения по ширине ± 0,02 мм, среднее отклонение по высоте – 0,007 мм, среднее отклонение по ширине – 0,007 мм).

Конструкция линейных направляющих QR-серии

1. каретка (блок)
2. торцевая заглушка
3. заглушка крепёжное отверстия рельсовой направляющей
4. рельс
5. рециркуляционные трубки
6. ролики
7. сепаратор SynchMotion^TM
8. нижнее уплотнение
9. смазочный ниппель
10. смазочный ниппель

Серия роликовых линейных направляющих HIWIN QR с технологией SynchMotion^TM характеризуется сверхвысокой грузоподъёмностью и сниженным уровнем шума. В каретке используется четыре ряда роликов, расположенных под углом контакта 45 градусов. Упругая деформация поверхности линейного контакта при нагрузке значительно снижается, что обеспечивает большую жесткость и более высокую грузоподъемность во всех четырех направлениях нагрузки. В стандартных сериях элементы качения при движении постоянно контактируют друг с другом, создавая тем самым трение скольжения. Для предотвращения этого трения в каретках QR ролики начинают катиться последовательно и остаются разделенными с помощью сепаратора SynchMotion. Это позволяет тем самым сохранить кинетическую энергию элемента чрезвычайно стабильной и эффективно уменьшить колебания сопротивления качению. Роликовые направляющие серии QR обладают большей грузоподъемностью при меньших размерах, чем шариковые системы. Каретки QR совместимы с рельсами серии RG аналогичного типоразмера.

Область применения: тяжелое машиностроение, общепромышленное оборудование, прецизионное оборудование.

Гарантийный срок - 12 месяцев с момента покупки при обязательном соблюдения технологии монтажа, режима и условий эксплуатации, предусмотренных компанией HIWIN.
