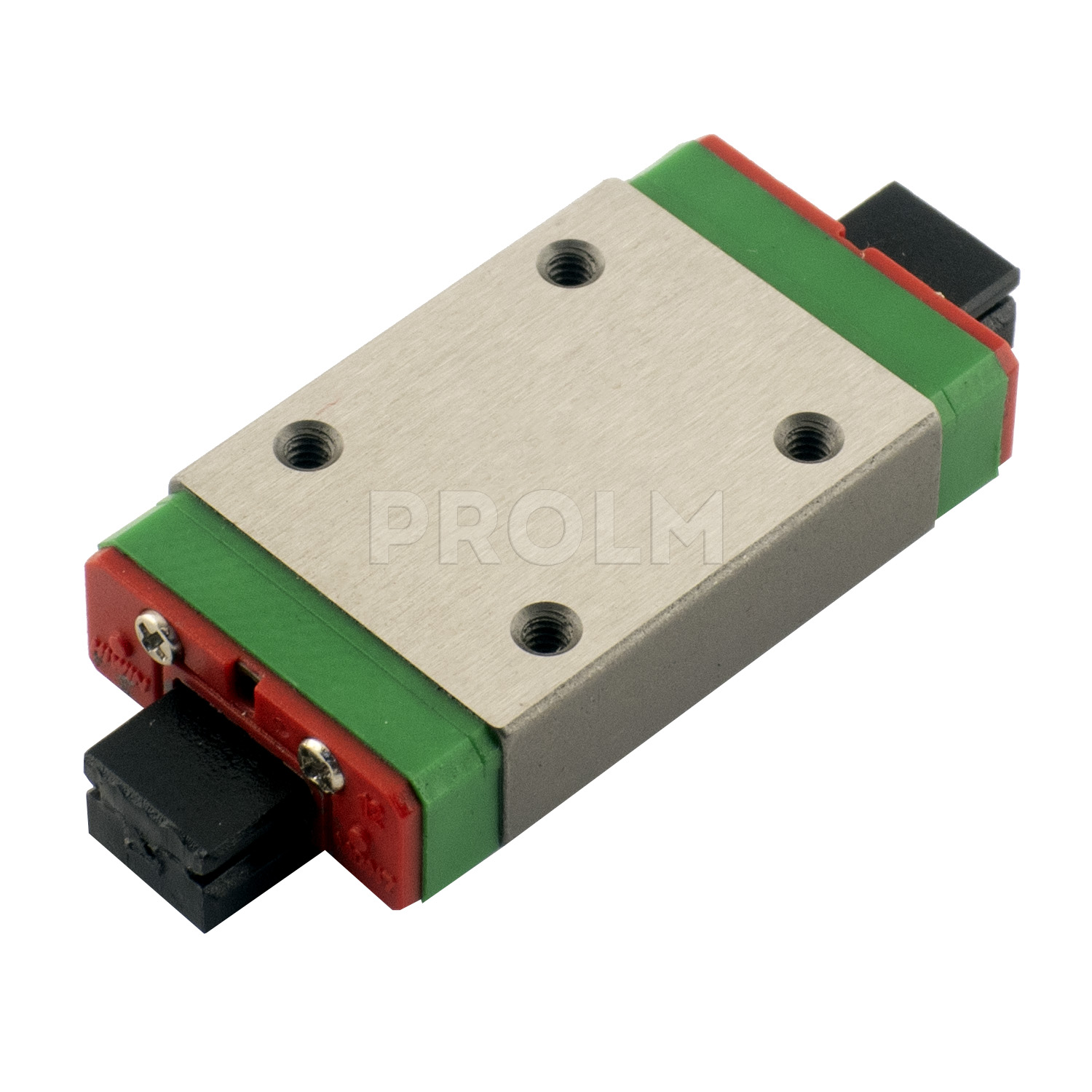

Блок системы линейного перемещения, MGN9HZ1HM

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN MGN9HZ1HM имеет следующие параметры:

MG - серия миниатюрных линейных направляющих;
N - стандартный тип каретки;
9 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
H - удлиненное исполнение, длина каретки является одним из параметров, определяющих величину нагрузки (базовая динамическая нагрузка C - 2,55 kN, базовая статическая нагрузка С₀ - 4,02 kN);
Z1 - лёгкий предварительный натяг (0,02C, что составляет 0,051kN);
H - высокий класс точности (допустимые отклонения по высоте ± 0,02 мм, допустимые отклонения по ширине ± 0,025 мм, среднее отклонение по высоте – 0,015 мм, среднее отклонение по ширине – 0,02 мм);
M - исполнение из нержавеющей стали.

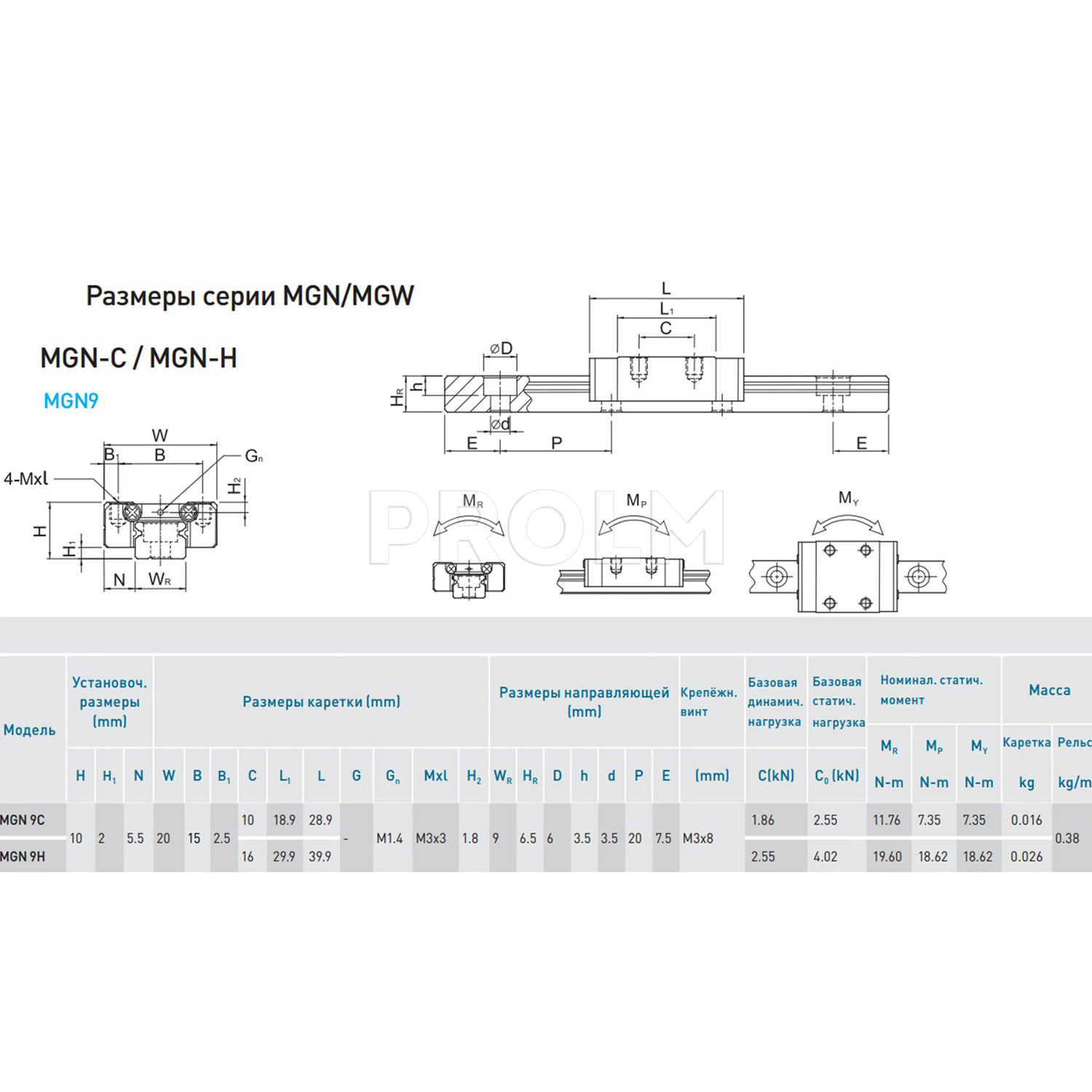

Конструкция линейных направляющих MGN-серии

1  - каретка (блок) 2  - заглушка крепежного отверстия рельсовой направляющей 3  - шарики 4  - нижнее уплотнение 5  - фиксатор 6  - рельс 7  - смазочный ниппель 8  - торцевое уплотнение (двойное уплотнение и скребок) 9  - торцевая заглушка

Особенностями серии MG являются небольшой размер и вес, что определяет её использование в миниатюрном оборудовании. Надежность и долговечность таких систем линейных перемещений определяется и тем, что каретки изготовлены из нержавеющей стали. Готический профиль поверхности качения способствует выдерживанию нагрузок во всех направлениях, отличается жёсткостью и точностью.  Благодаря более широкой форме рельса у каретки улучшено восприятие моментов нагрузки. Наличие фиксатора предотвращает выпадение шариков при снятии блока с направляющей. Данный тип линейных направляющих является взаимозаменяемым, то есть любые каретки и любые рельсы серии могут использоваться вместе, сохраняя точность и размерность.

Области применения: полупроводниковая промышленность, монтаж печатных плат, медицинское оборудование, робототехника, измерительные приборы, автоматизация офисной деятельности и другие сферы, где необходимы миниатюрные направляющие.

Гарантийный срок - 12 месяцев с момента покупки при обязательном соблюдения технологии монтажа, режима и условий эксплуатации, предусмотренных компанией HIWIN.

С более подробными техническими характеристиками профильных направляющих можно ознакомиться в каталоге производителя. При возникновении вопросов будем рады ответить вам по телефону, электронной почте или через мессенджеры.
