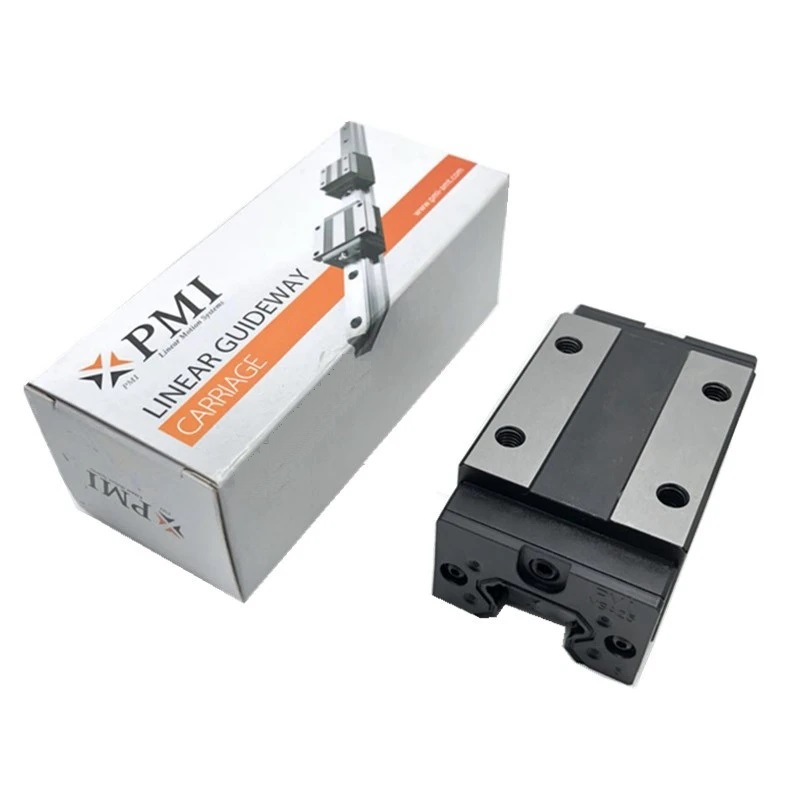

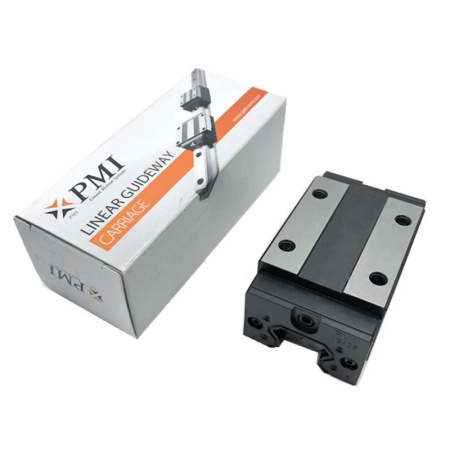

Картека PMI MSA25SSSF0H

Линейные направляющие — это механизм линейного движения, основанный на использовании элементов качения, таких как шарики или ролики.

Преимущества и особенности линейных направляющих PMI:

• высокая точность позиционирования;
• долгий срок службы при поддержании точности движения;
• малый коэффициент трения;
• равная грузоподъемность по всем направлениям;
• легкость монтажа;
• простота смазки и взаимозаменяемость.

Линейные направляющие серии MSA обладают увеличенной грузоподъемностью и жесткостью. Они обеспечивают одинаковую грузоподъемность во всех направлениях благодаря четырем рядам шариков, расположенных под углом 45° (X-образная схема контакта), и способны к самовыравниванию, что компенсирует возможные ошибки установки. Это придает направляющим серии MSA длительный срок службы, высокую скорость, точность и плавное движение.

Сферы применения:

• фрезерные и токарные станки с ЧПУ;
• шлифовальные станки;
• оси XYZ тяжелых станков;
• расточные станки;
• лазерные раскроечные центры;
• инспекционное оборудование;
• электроэрозионные станки и др.

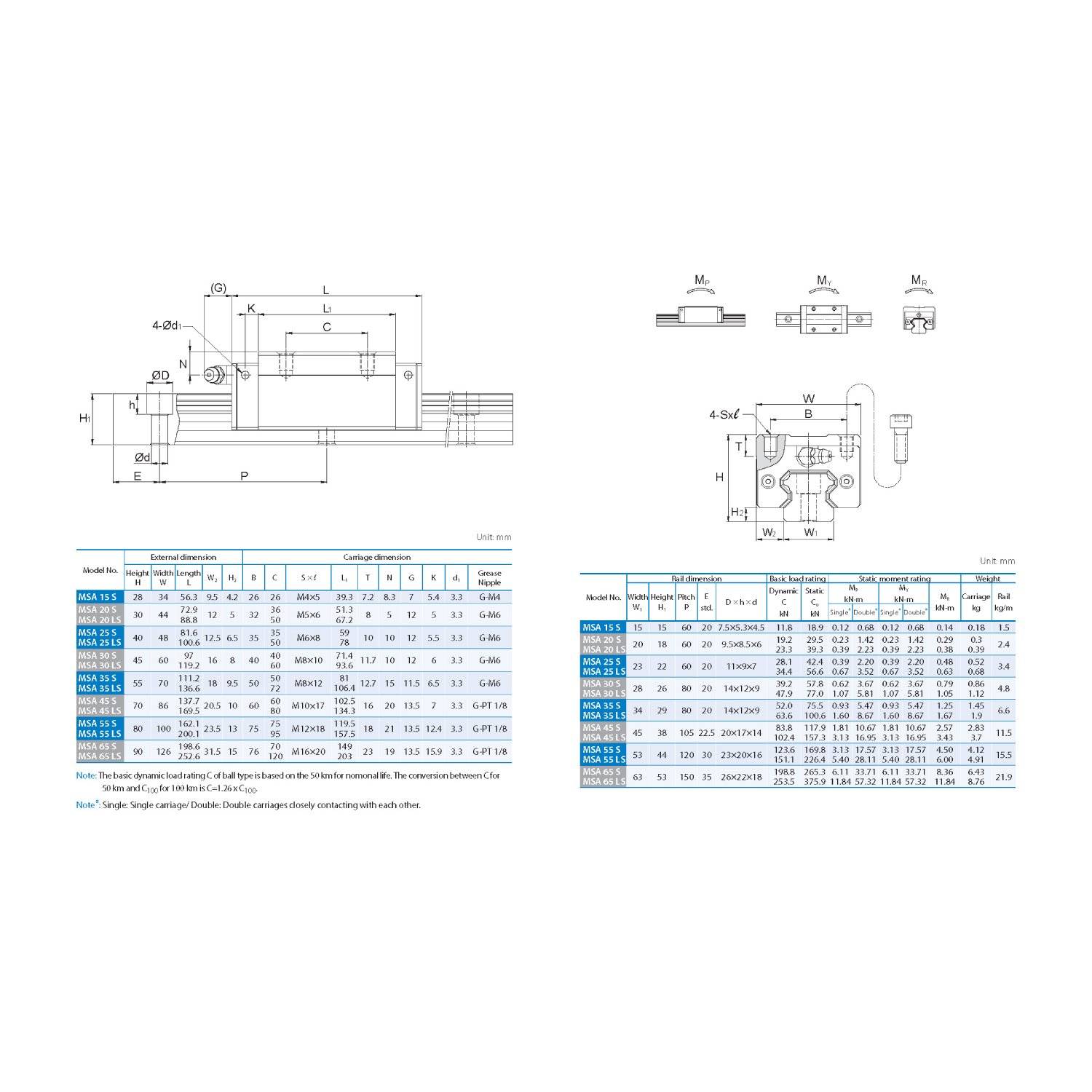

Опорный блок имеет следующие характеристики:

• серия: MSA;
• исполнение: прямоугольное;
• типоразмер: 25;
• тип нагрузки: высокая;
• величина преднатяга: F0;
• класс точности: H;
• динамическая нагрузка: 28,1 кН;
• статическая нагрузка: 42,2 кН;
• длина: 81,6 мм;
• ширина: 48 мм;
• высота: 33,5 мм;
• вес: 0,52 кг.
