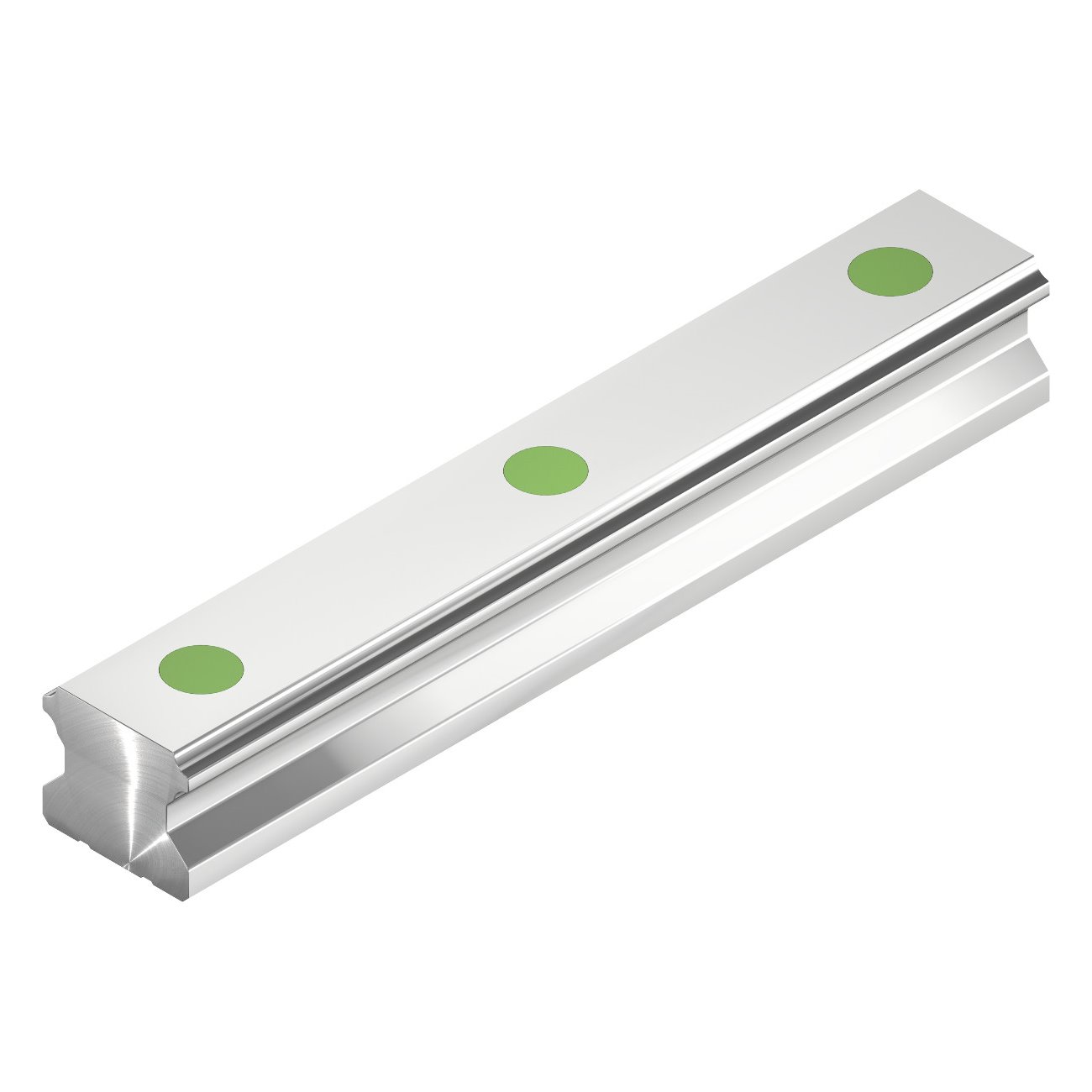

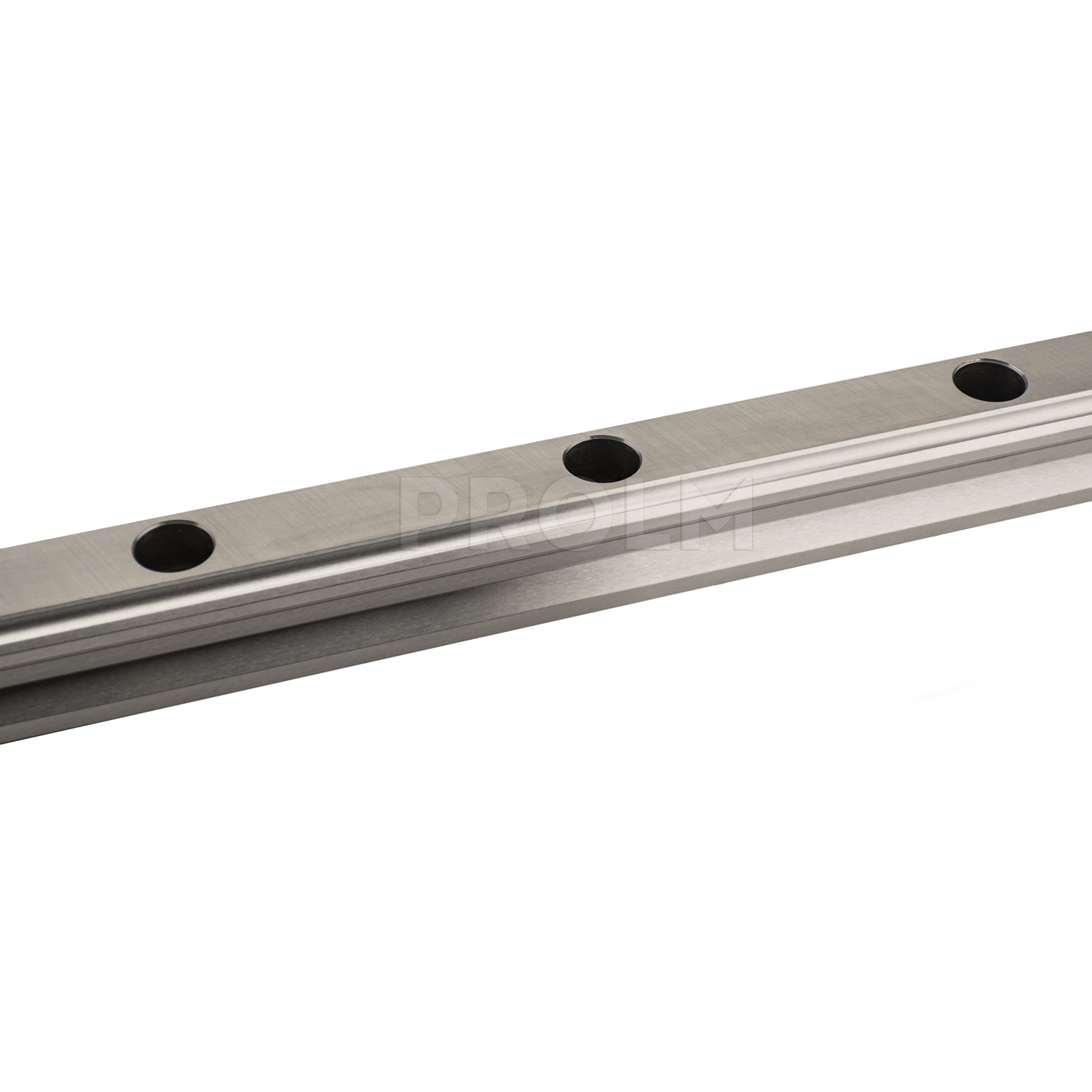

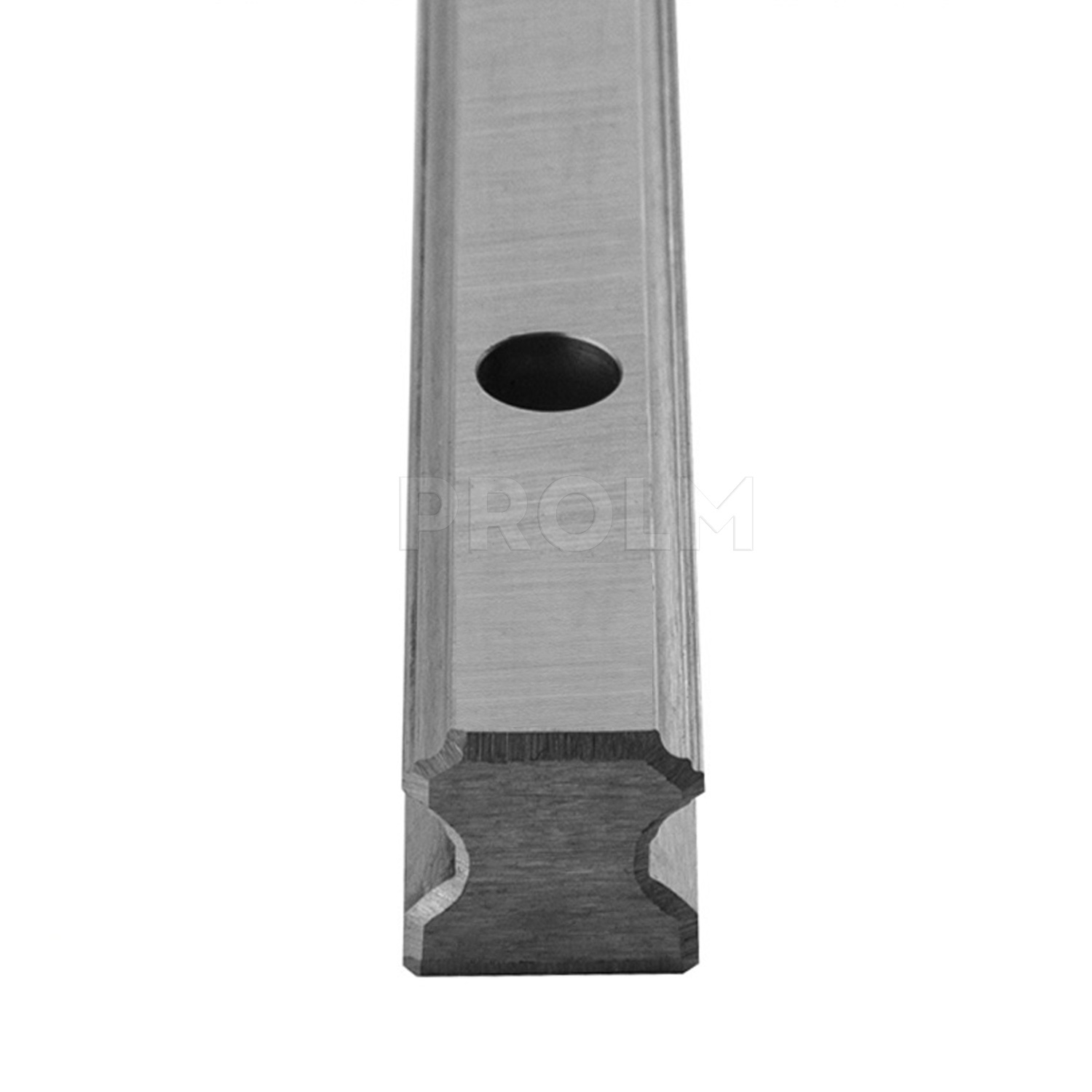

Профильная направляющая (рельс) HIWIN HGR25R_H для систем линейных перемещений имеет следующие характеристики:
- HG - серия рельсовых направляющих высокой грузоподъёмности;
- R - взаимозаменяемая направляющая (прецизионное изготовление данной серии позволяет комбинировать каретки и рельсы одного типоразмера независимо от их конструкции, классов точности и предварительного натяга);
- 25 - типоразмер рельсовой направляющей;
- R - тип крепления рельса "сверху";
- H - высокий класс точности (допустимое отклонение параллельности составляет не более 28 мкм на 4000 мм).
Описание характеристики рельса, указанной после обозначения:

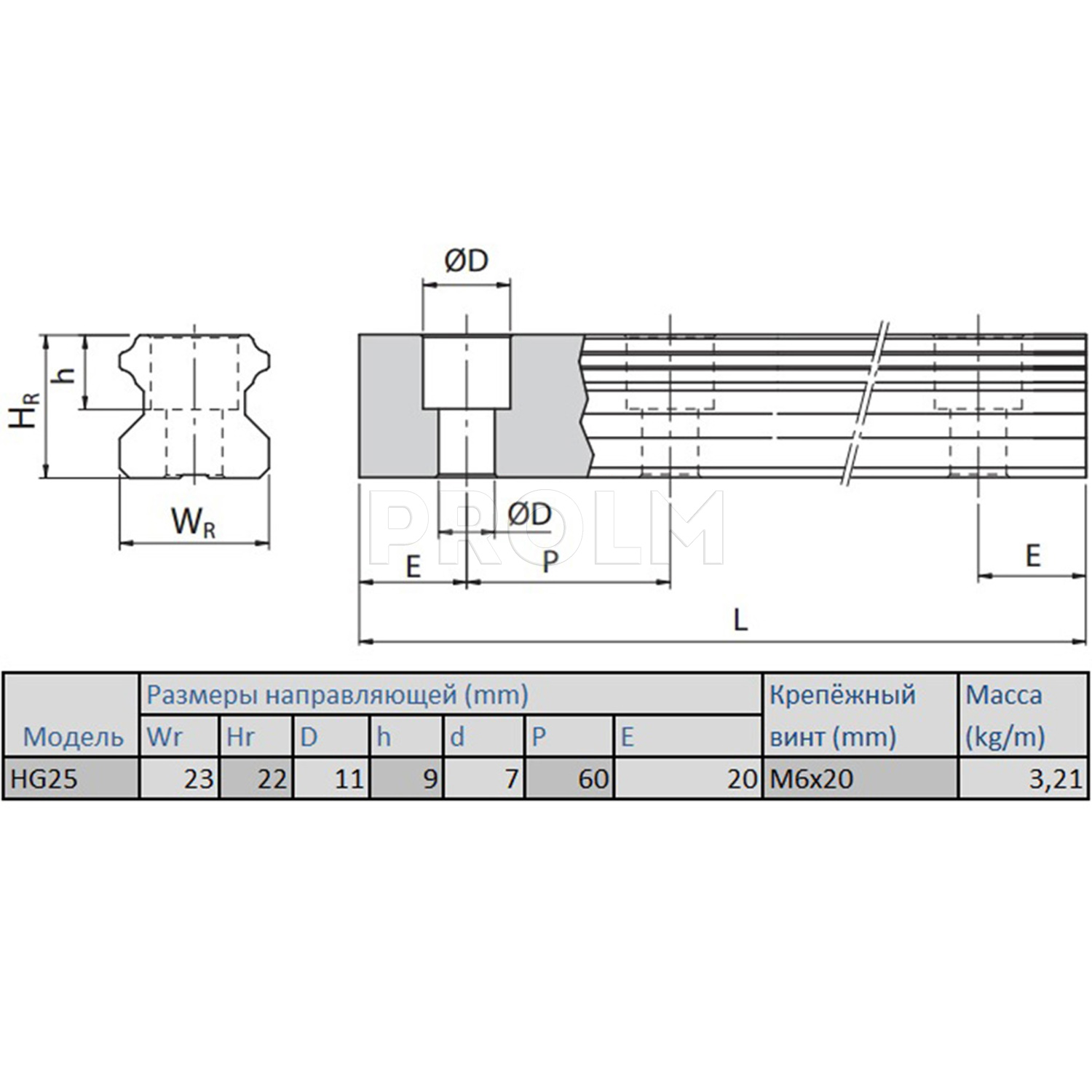

После основного обозначения (маркировки модели) линейной направляющей HIWIN в скобках указана ее размерная характеристика, определяющаяя длину рельса и расположение крепёжных отверстий относительно концов в соответствии со следующей формулой: L (E1/(n-1)×P/E2), где:
- L - общая длина рельса соответствующего класса точности (С, H или Р);
- E1 - расстояние от начала рельса до центра первого крепежного отверстия;
- n - количество крепежных отверстий (соответственно, n-1 - это количество шагов между ними);
- P - длина шага (расстояния между центрами отверстий);
- E2 - расстояние от центра последнего крепежного отверстия до конца рельса.
Например, характеристика (560H(35/8X60/45)) обозначает, что рельс класса точности H имеет длину 560 мм, расстояние от начала до ближайшего отверстия составляет 35 мм, 8 "шагов" (или, соответственно, 9 крепежных отверстий), 60 мм - расстояние между отверстиями, 45 мм - расстояние от центра последнего крепежного отверстия до конца рельса.
Мы осуществляем бесплатную нарезку рельс по заданным характеристикам с допустимой погрешностью реза ±1 мм. В случае необходимости более прецизионного распила для последующей стыковки направляющих просим дополнительно уведомлять об этом при заказе, стоимость такой обработки рассчитывается индивидуально.
|
Серия
|
HG (высоконагружаемая) |
|
Взаимозаменяемость рельса
|
R (да) |
|
Типоразмер
|
25 |
|
Вариант крепления
|
R (сверху) |
|
Класс точности
|
высокий |
|
Материал
|
легированная сталь |
|
Длина, мм
|
4000 |
|
Ширина, мм
|
23 |
|
Высота, мм
|
22 |
|
Вес, кг
|
12.84 |
|
Страна производства
|
ТАЙВАНЬ (КИТАЙ) |
