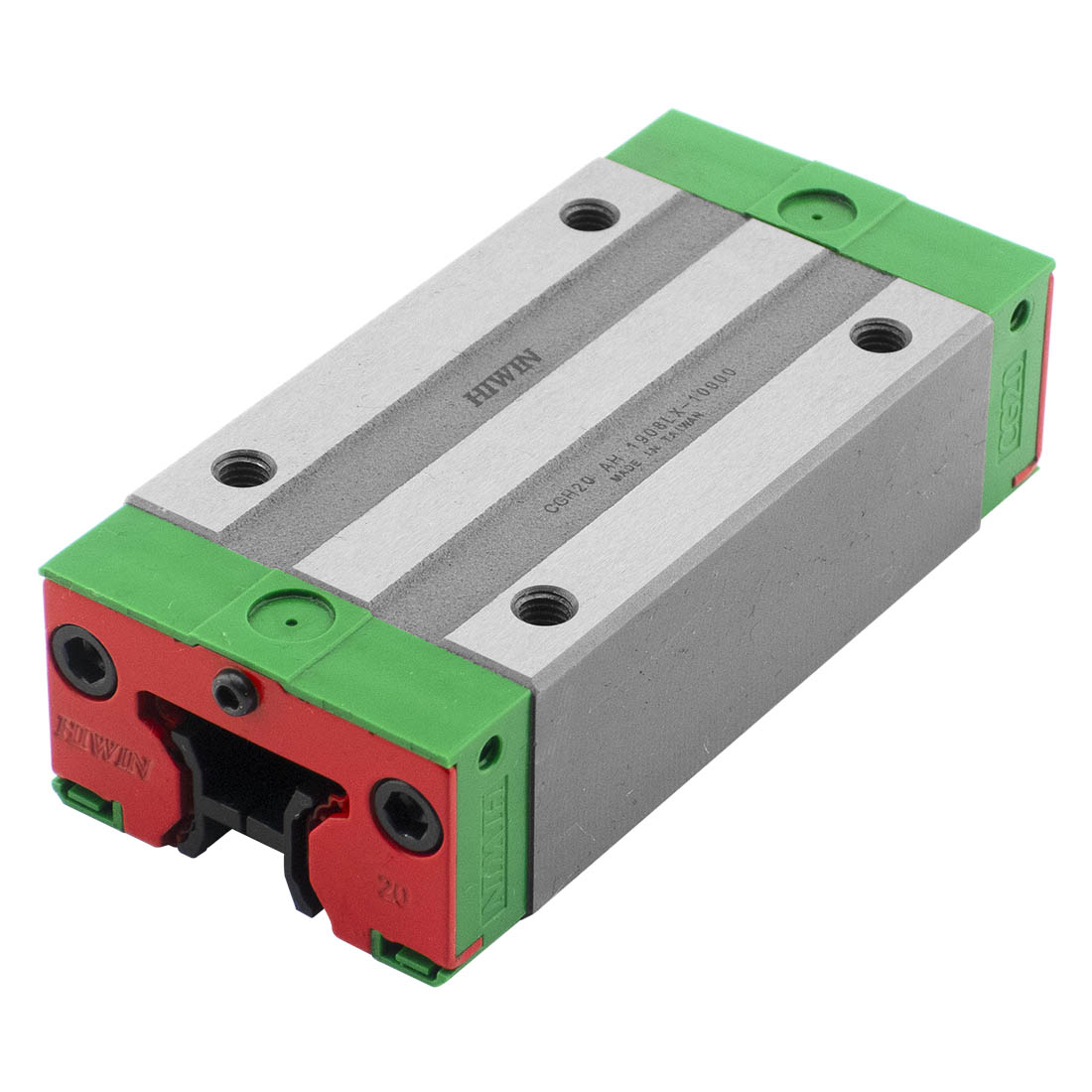

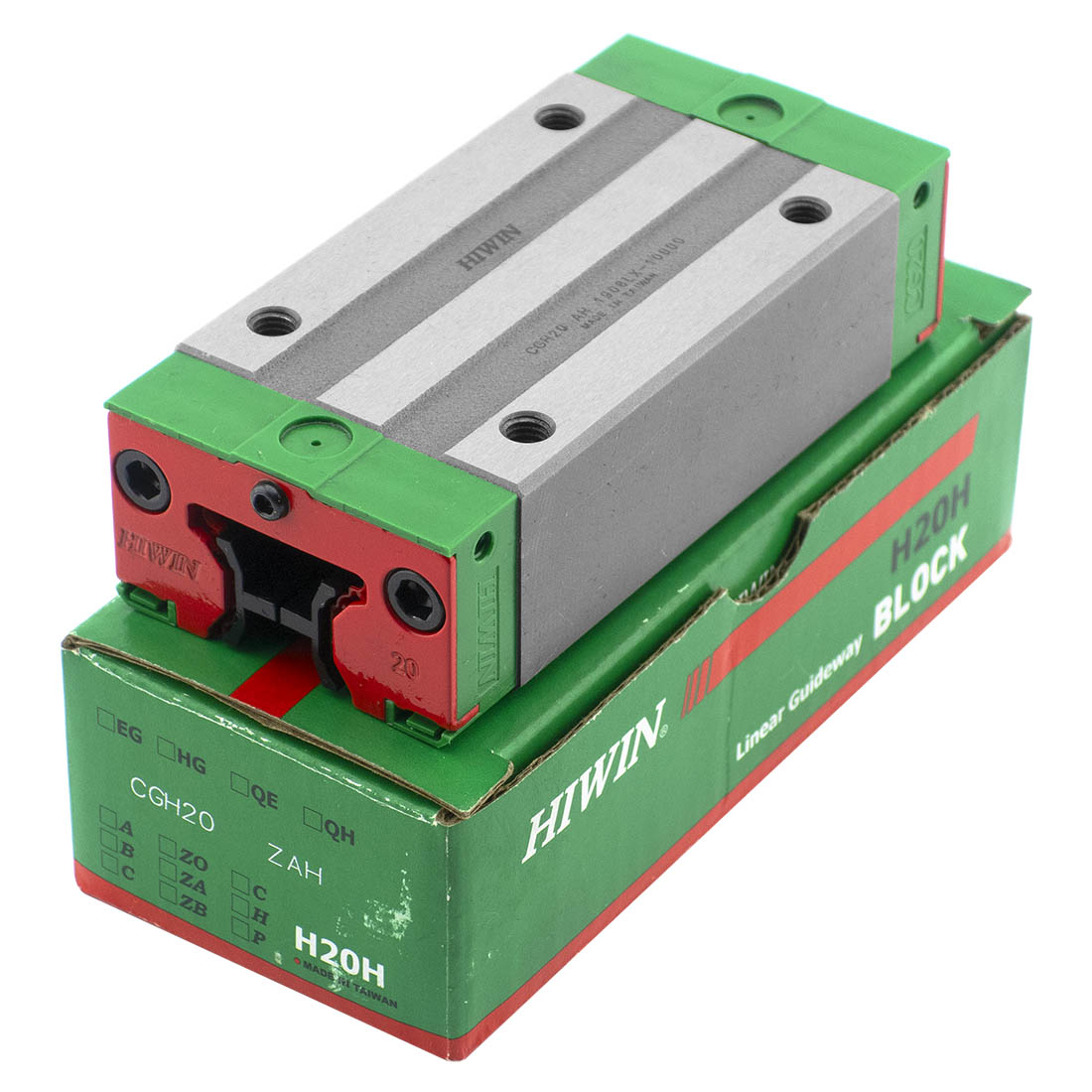

Каретка HIWIN CGH20CAZAH

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN CGH20CAZAH имеет следующие параметры:

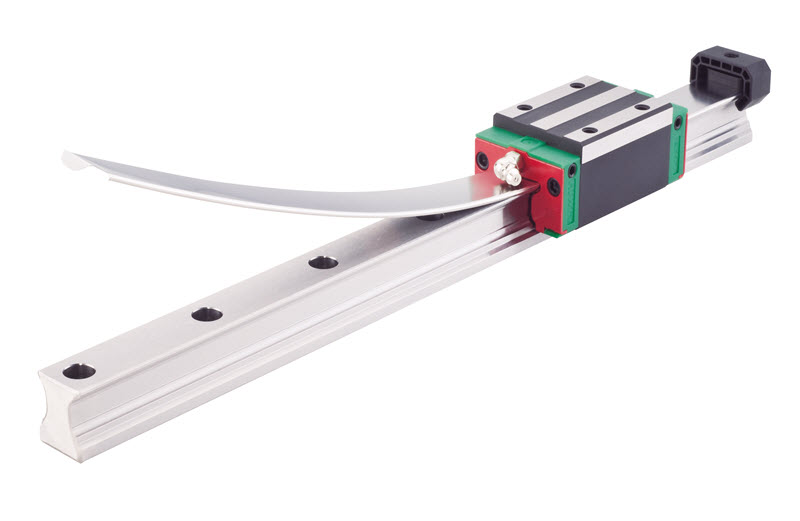

• CG - серия линейных направляющих со значительно более высокой моментной нагрузкой в сравнении со стандартными системами (например, такими как серия HG), а также с возможностью установки стальной защитной ленты на рельс;
• H - прямоугольный тип каретки;

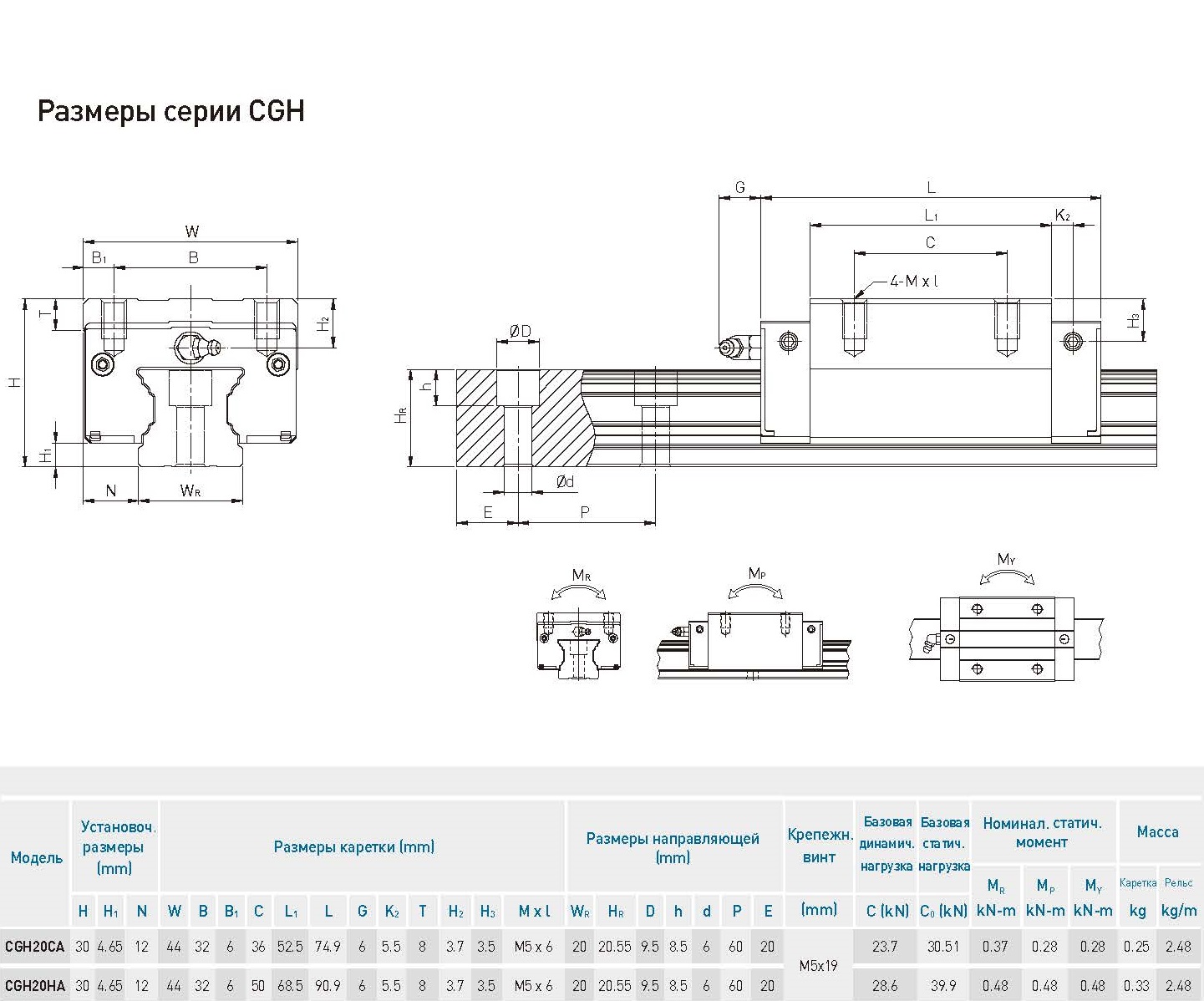

• 20 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
• C - высокая нагрузка (базовая динамическая нагрузка C - 23,7 kN, базовая статическая нагрузка С₀ - 30,51 kN);
• A - вариант крепления "сверху";
• ZA - средний предварительный натяг (0,05~0,07C, что составляет от 1,185 kN до 1,659 kN), условие применения: требуется высокая точность;
• H - высокий класс точности (допустимые отклонения по высоте ± 0,03 мм, допустимые отклонения по ширине ± 0,03 мм, среднее отклонение по высоте – 0,01 мм, среднее отклонение по ширине – 0,01 мм).
