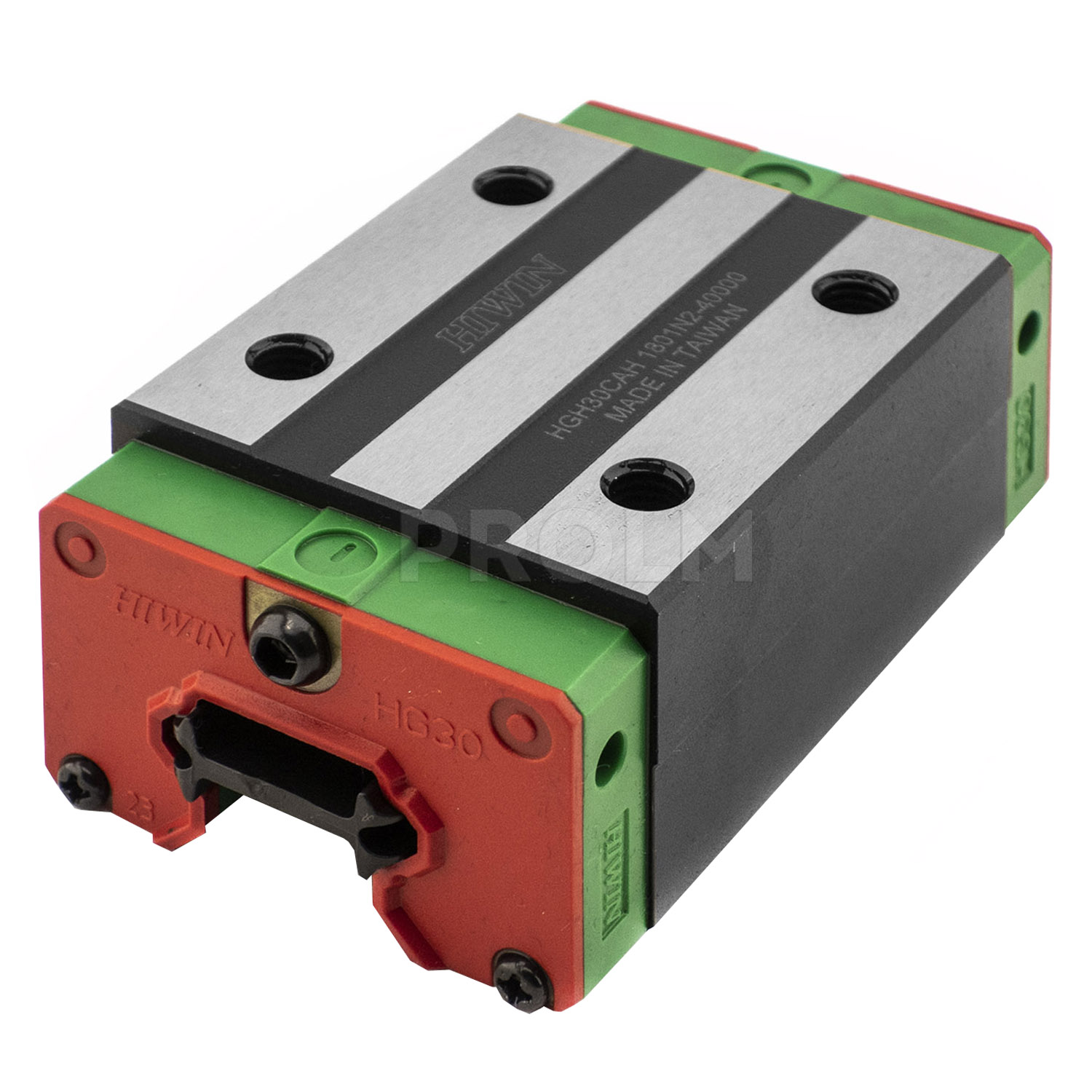

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN HGH30CAZAH+KH/E2 имеет следующие параметры:
HG - серия шариковых линейных направляющих высокой грузоподъемности (Heavy Load);
H - прямоугольный тип каретки;
30 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
C - высокая нагрузка (базовая динамическая нагрузка C - 48,5 kN, базовая статическая нагрузка С0 - 71,87 kN);
A - вариант крепления "сверху";
ZA - средний предварительный натяг (0,05~0,07C, что составляет от 2,425 kN до 3,395 kN), условие применения: требуется высокая точность;
H - высокий класс точности (допустимые отклонения по высоте ± 0,04 мм, допустимые отклонения по ширине ± 0,04 мм, среднее отклонение по высоте – 0,015 мм, среднее отклонение по ширине – 0,015 мм);
KH/E2 - исполнение с усиленными уплотнениями, металлическим скребком и смазочным картриджем.
|

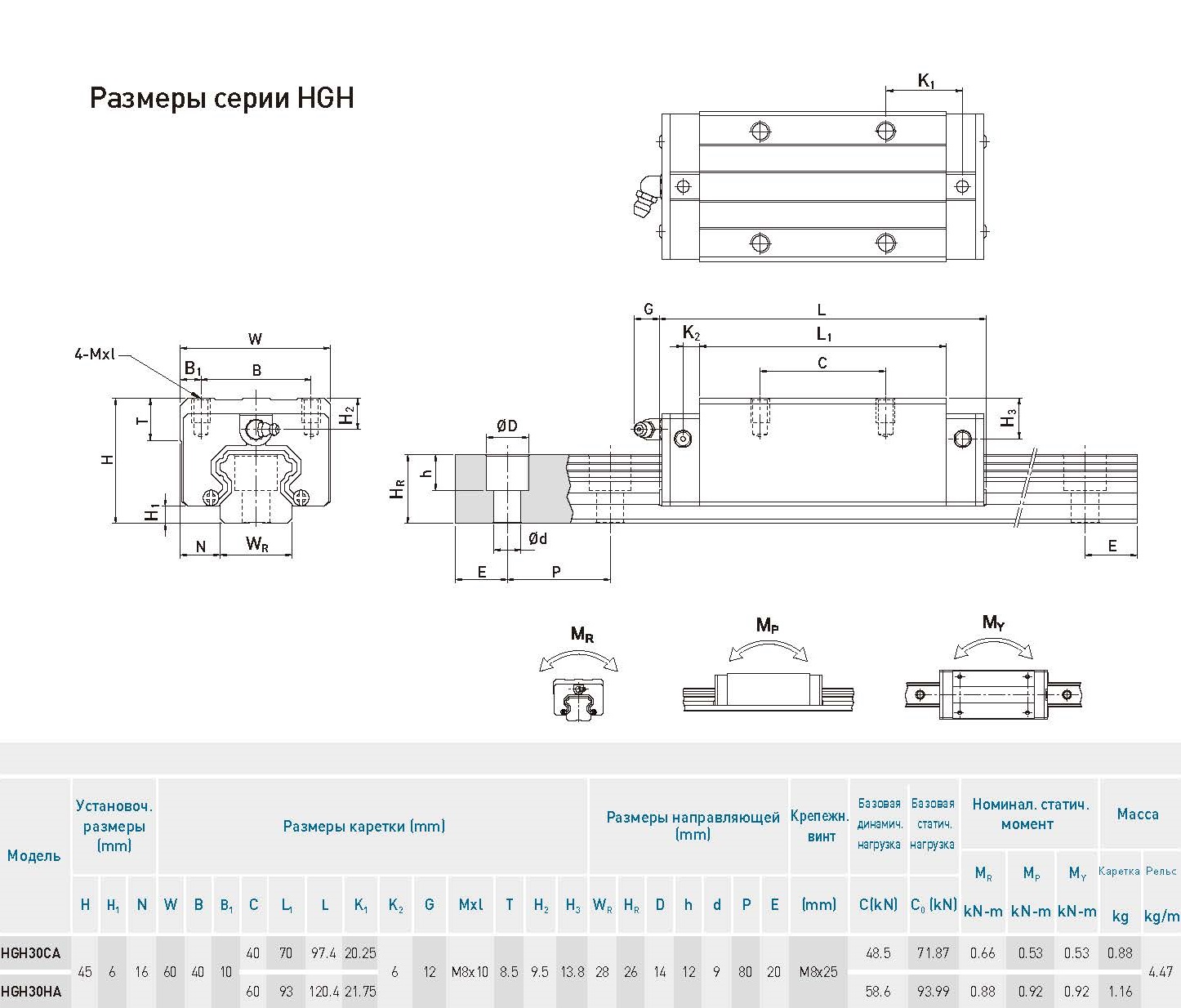

Длина, мм
|
39 |
|
Ширина, мм
|
60 |
|
Высота, мм
|
97,4 |
|
Страна производства
|
ТАЙВАНЬ (КИТАЙ) |
