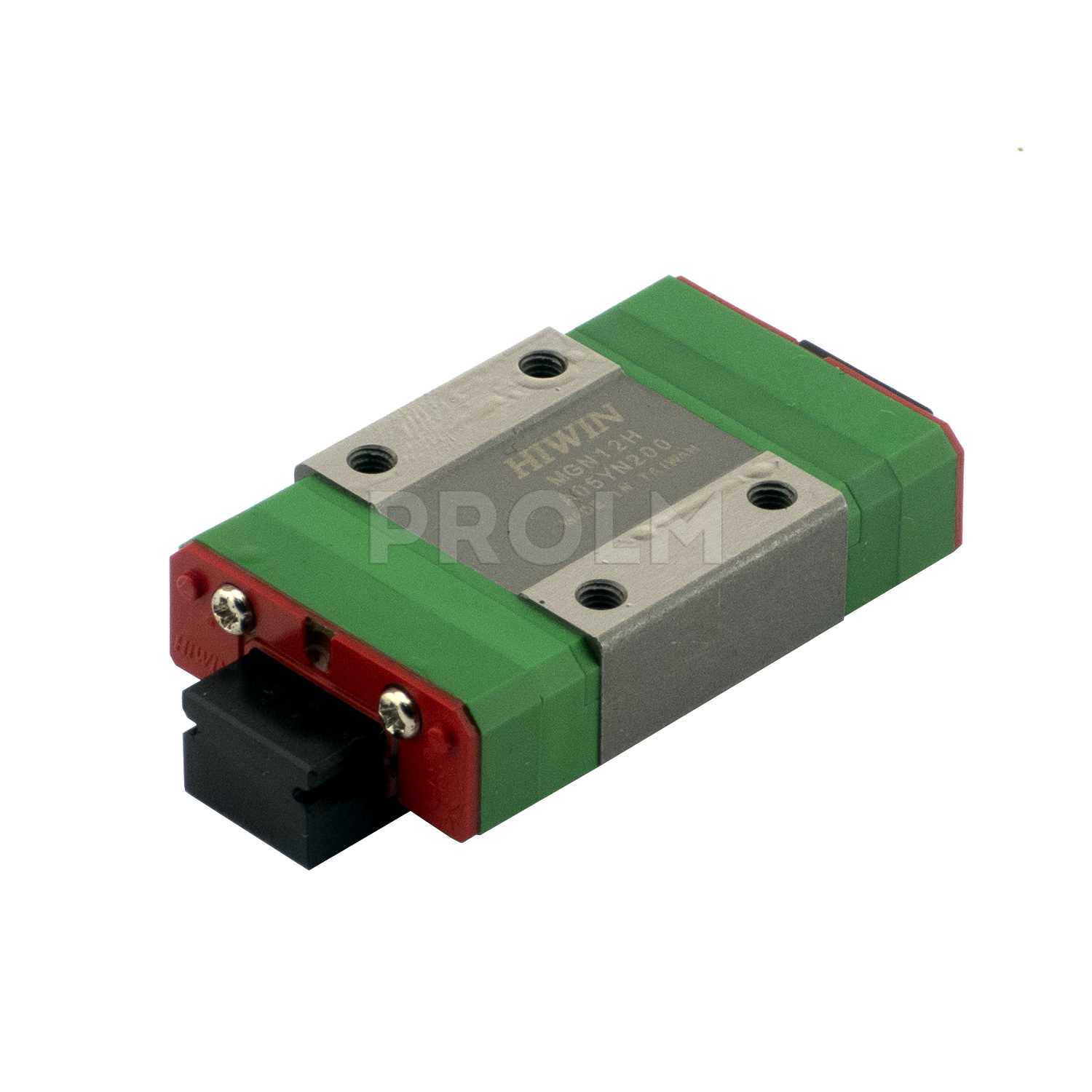

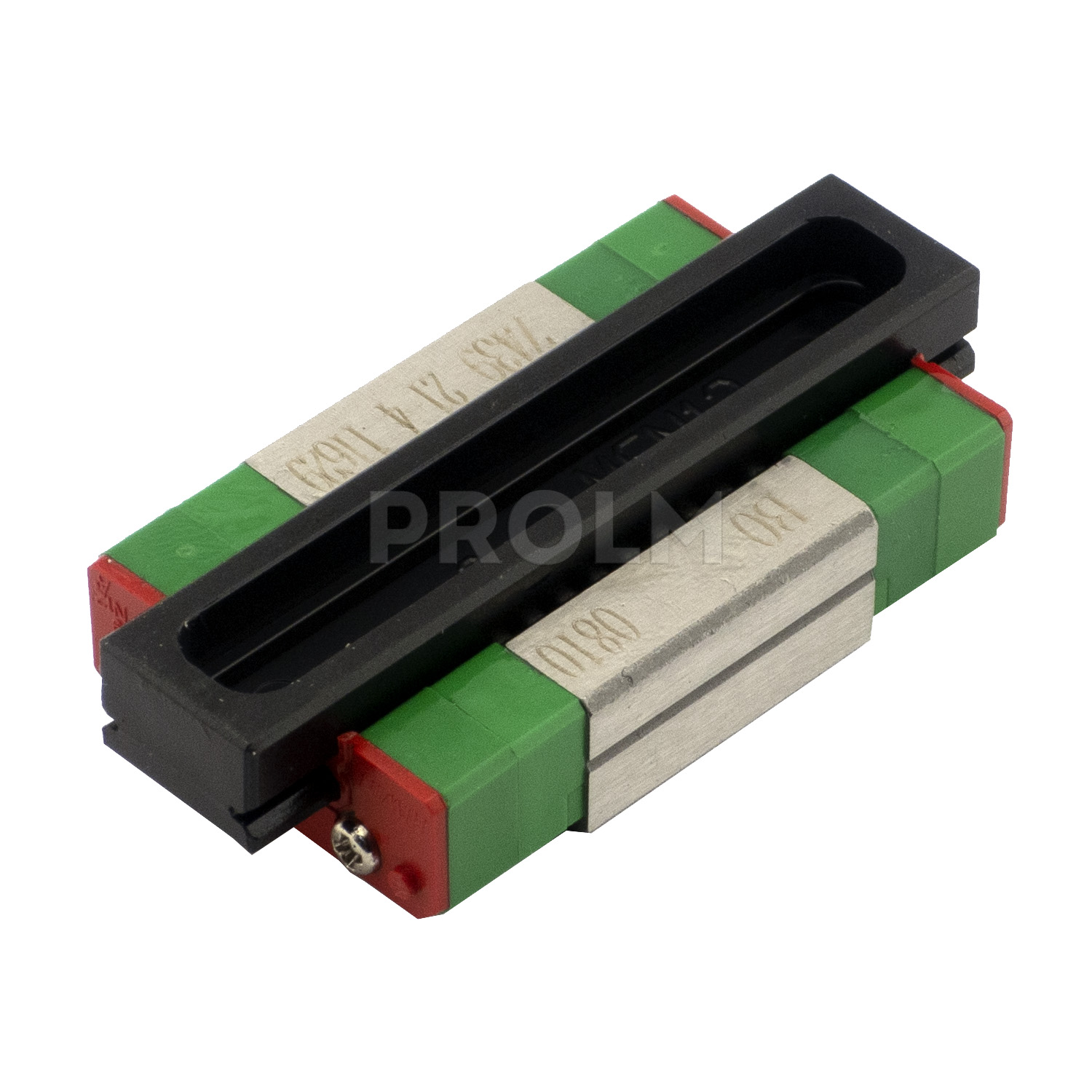

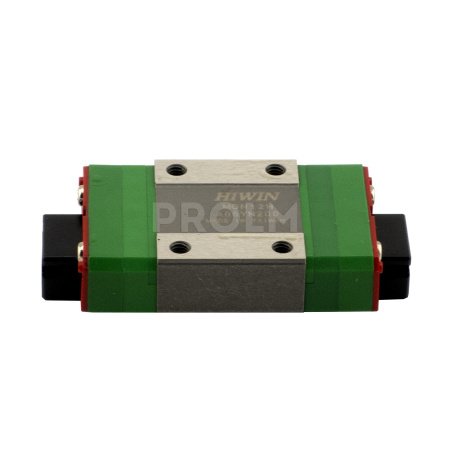

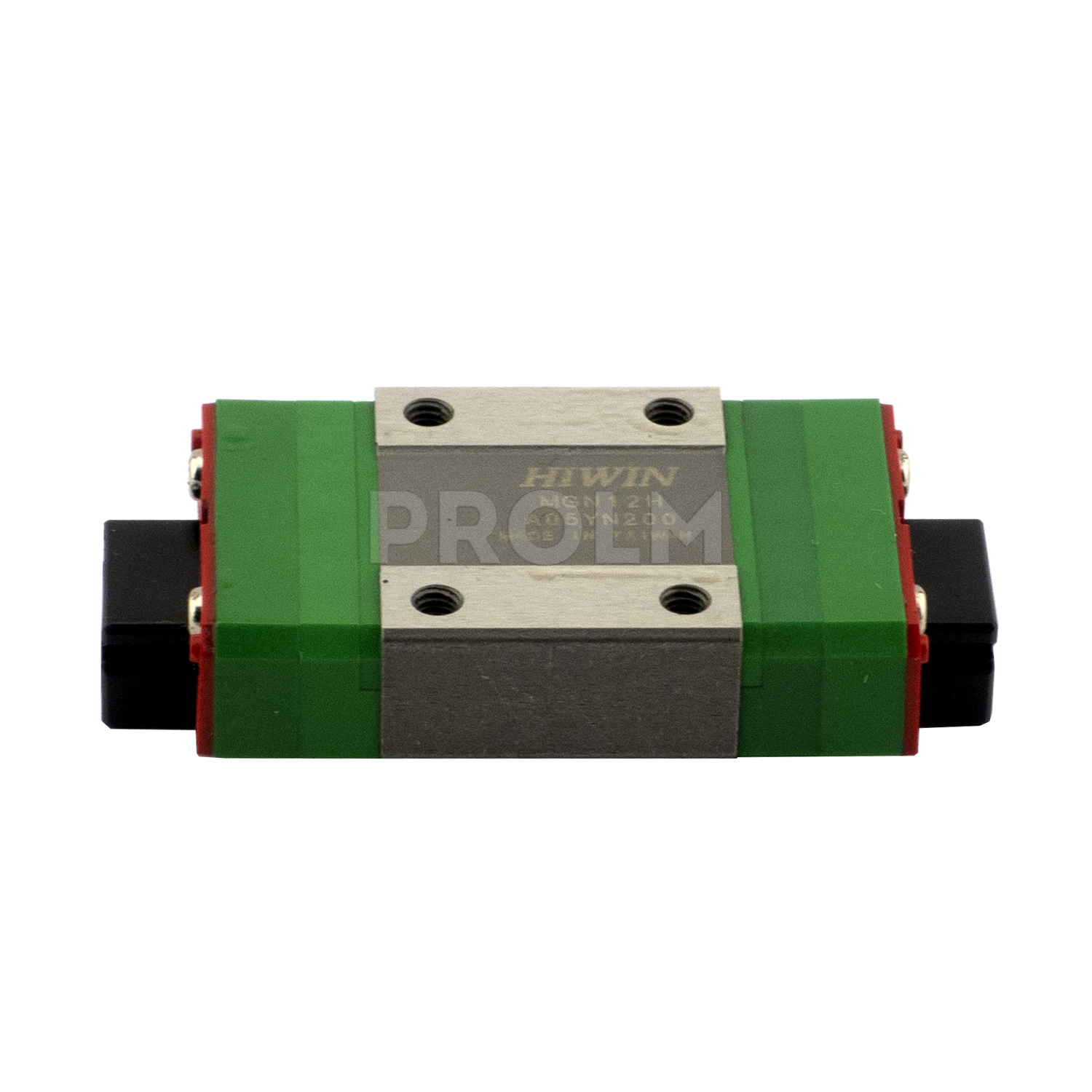

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN MGN12HZ0HMEL имеет следующие параметры:
MG - серия миниатюрных линейных направляющих;
N - стандартный тип каретки;
12 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
H - удлиненное исполнение, длина каретки является одним из параметров, определяющих величину нагрузки (базовая динамическая нагрузка C - 3,72 kN, базовая статическая нагрузка С0 - 5,88 kN);
Z0 - очень легкий предварительный натяг (без зазора);
H - высокий класс точности (допустимые отклонения по высоте ± 0,02 мм, допустимые отклонения по ширине ± 0,025 мм, среднее отклонение по высоте – 0,015 мм, среднее отклонение по ширине – 0,02 мм);
M - исполнение из нержавеющей стали;
EL - исполнение со встроенным смазочным узлом.
|
Длина, мм
|
55,4 |
|
Ширина, мм
|
27 |
|
Высота, мм
|
10 |
|
Страна производства
|
ТАЙВАНЬ (КИТАЙ) |
