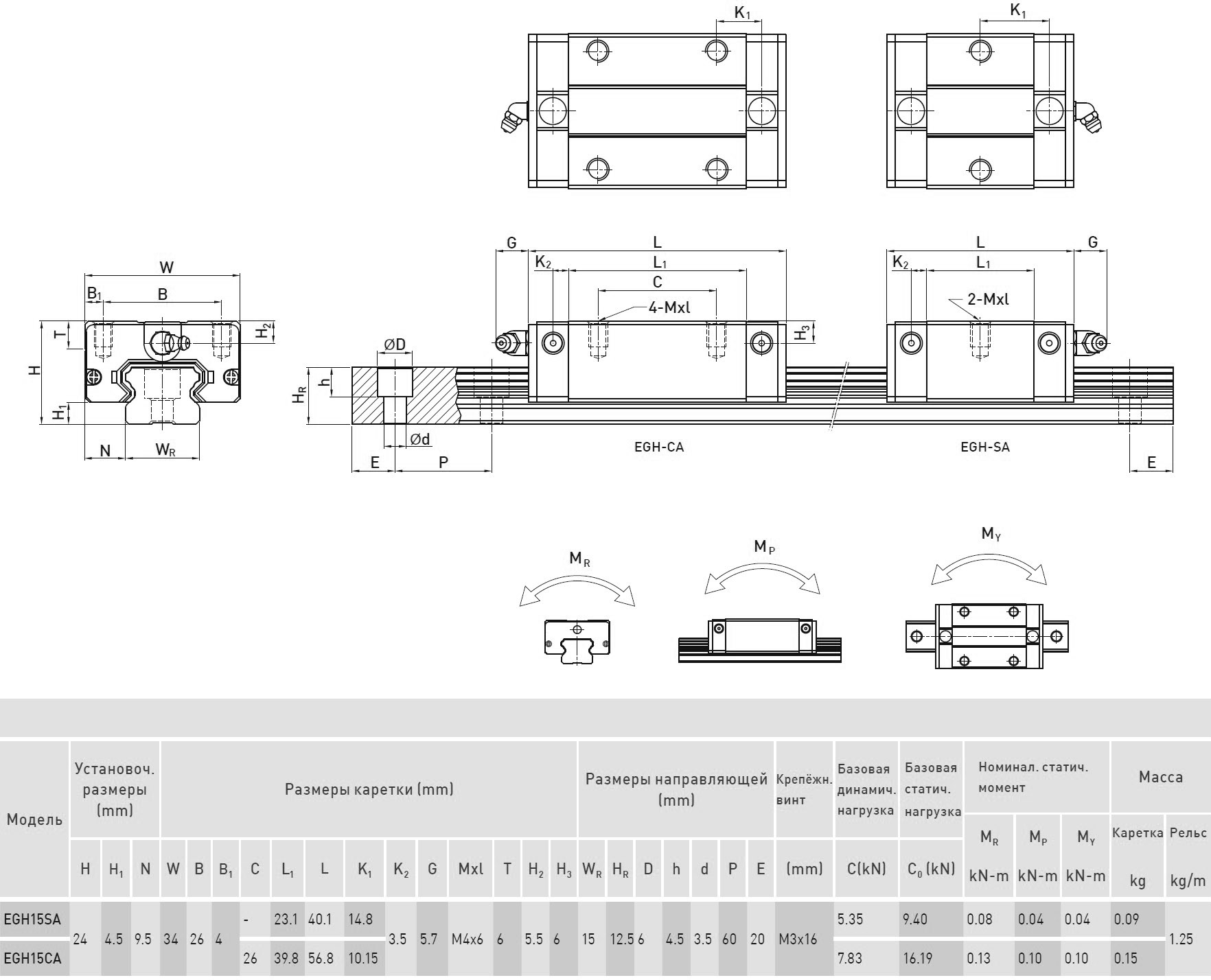

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN EGH15SAEZ0C+ZZ имеет следующие параметры:
EG - серия шариковых линейных направляющих с низким профилем;
H - прямоугольный тип каретки;
15 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
S - стандартная нагрузка (базовая динамическая нагрузка C - 5,35 kN, базовая статическая нагрузка С0 - 9,4 kN);
A - вариант крепления "сверху";
E - специальное исполнение;
Z0 - легкий предварительный натяг (0~0,02C, что составляет от 0 kN до 0,107 kN), условия применения: неизменное направление нагрузки, незначительные толчки и невысокие требования по точности;
C - стандартный класс точности (допустимые отклонения по высоте ± 0,1 мм, допустимые отклонения по ширине ± 0,1 мм, среднее отклонение по высоте – 0,02 мм, среднее отклонение по ширине – 0,02 мм);
ZZ - исполнение с металлическим скребком.
|
Длина, мм
|
40,1 |
|
Ширина, мм
|
34 |
|
Высота, мм
|
19,5 |
|
Страна производства
|
ТАЙВАНЬ (КИТАЙ) |
