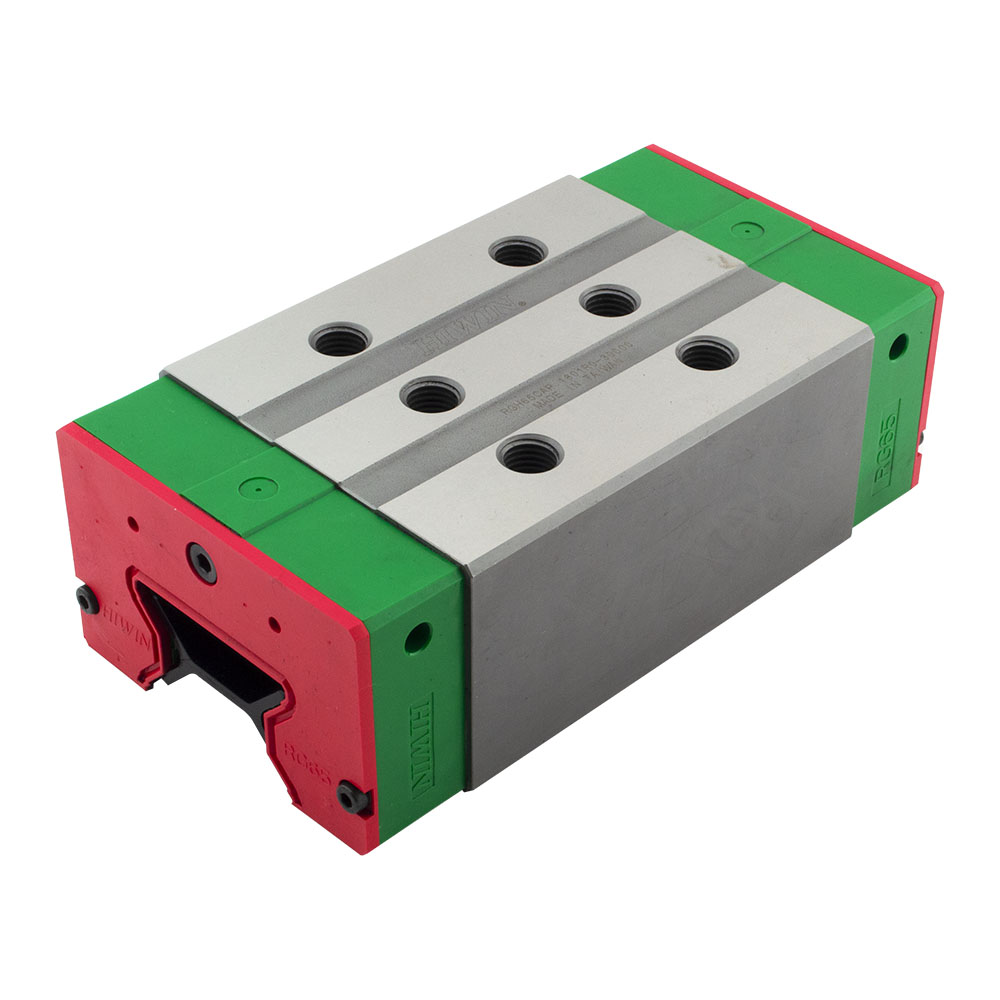

Каретка HIWIN RGH65CAZAH

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN RGH65CAZAH имеет следующие параметры:

RG - серия роликовых линейных направляющих сверхвысокой жёсткости;
H - прямоугольный тип каретки;
65 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
C - высокая нагрузка (базовая динамическая нагрузка C - 213 kN, базовая статическая нагрузка С₀ - 411,6 kN);
A - вариант крепления "сверху";
ZA - средний предварительный натяг (0,05~0,07C, что составляет от 10,65 kN до 14,91 kN), условие применения: требуется высокая точность;
H - высокий класс точности (допустимые отклонения по высоте ± 0,07 мм, допустимые отклонения по ширине ± 0,07 мм, среднее отклонение по высоте – 0,02 мм, среднее отклонение по ширине – 0,025 мм).

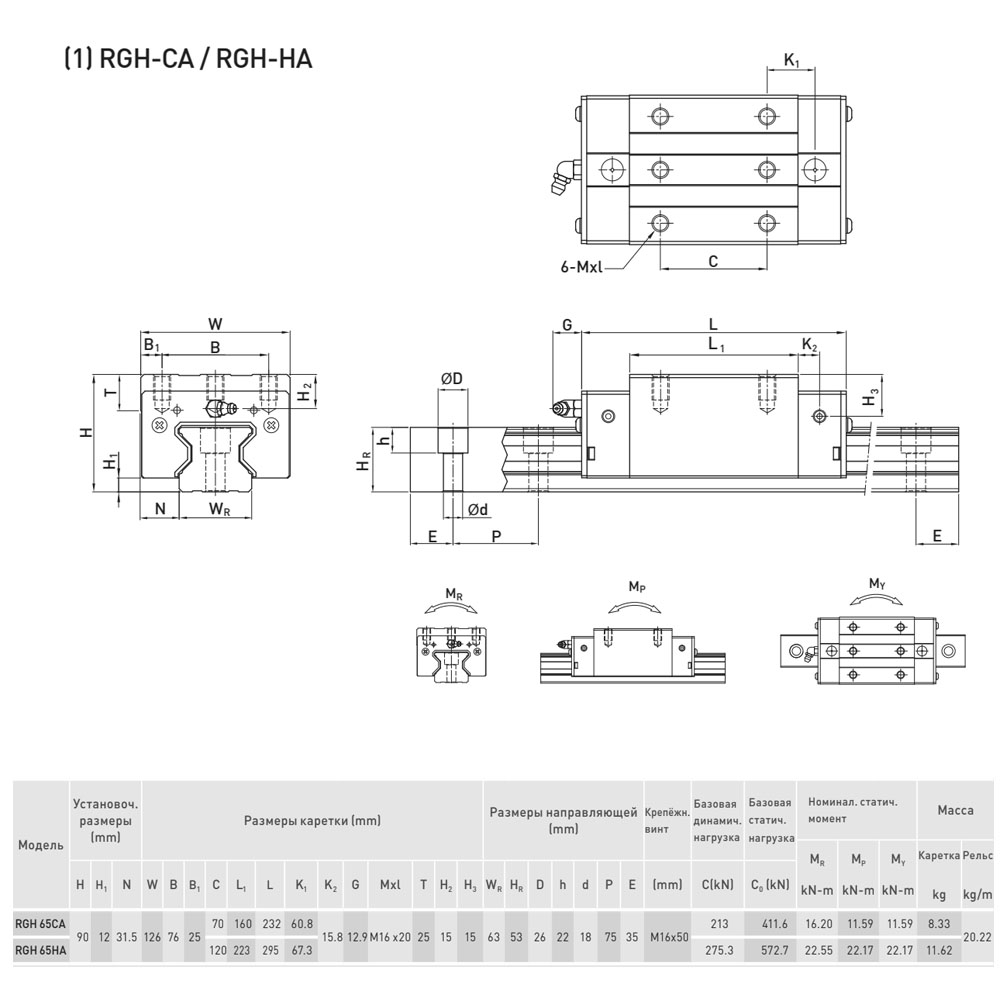

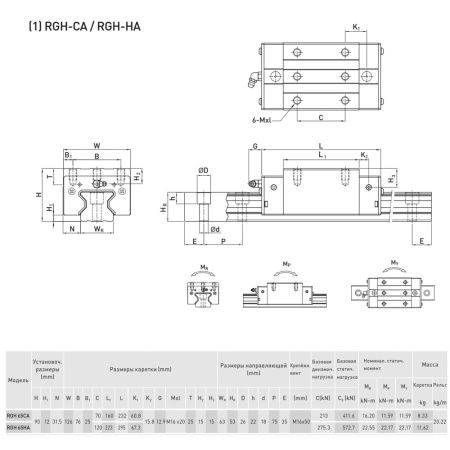

Конструкция линейных направляющих RG-серии

1. каретка (блок)
2. торцевая заглушка
3. заглушка крепежного отверстия рельсовой направляющей
4. рельс
5. дорожки качения
6. ролики
7. нижнее уплотнение
8. смазочный ниппель
9. торцевое уплотнение (двойное уплотнение и скребок)

В отличии от шариковых систем в серии направляющих RG в качестве тел качения используются ролики. С помощью FEM-анализа был разработан уникальный дизайн с оптимальной структурой каретки и рельса, позволяющий обеспечить плавность перемещения. Благодаря системе с четырьмя рядами роликов, расположенных под углом 45 градусов, направляющие серии RG способны воспринимать высокие нагрузки в радиальном и поперечном направлениях, а также обеспечивать общую высокую жесткость системы. Контактное давление ролика распределяется по линии, поэтому концентрация напряжений в пятне контакта значительно снижена в отличии от шарика. В свою очередь это обеспечивает более длительный срок службы линейных направляющих серии RG, номинальный срок службы может быть рассчитан с использованием формул из каталога. В целом роликовые направляющие имеют более высокую грузоподъемность в меньших размерах в сравнении с шариковыми системами. Данный тип линейных направляющих является взаимозаменяемым, то есть каретки RG совместимы с рельсами этой же серии аналогичного типоразмера.

Область применения: тяжелое машиностроение, общепромышленное оборудование, прецизионное оборудование.

Гарантийный срок - 12 месяцев с момента покупки при обязательном соблюдения технологии монтажа, режима и условий эксплуатации, предусмотренных компанией HIWIN.
