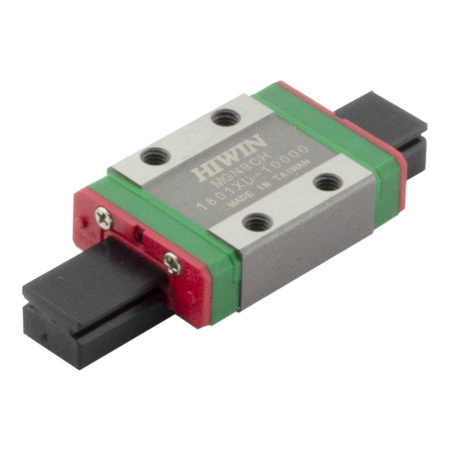

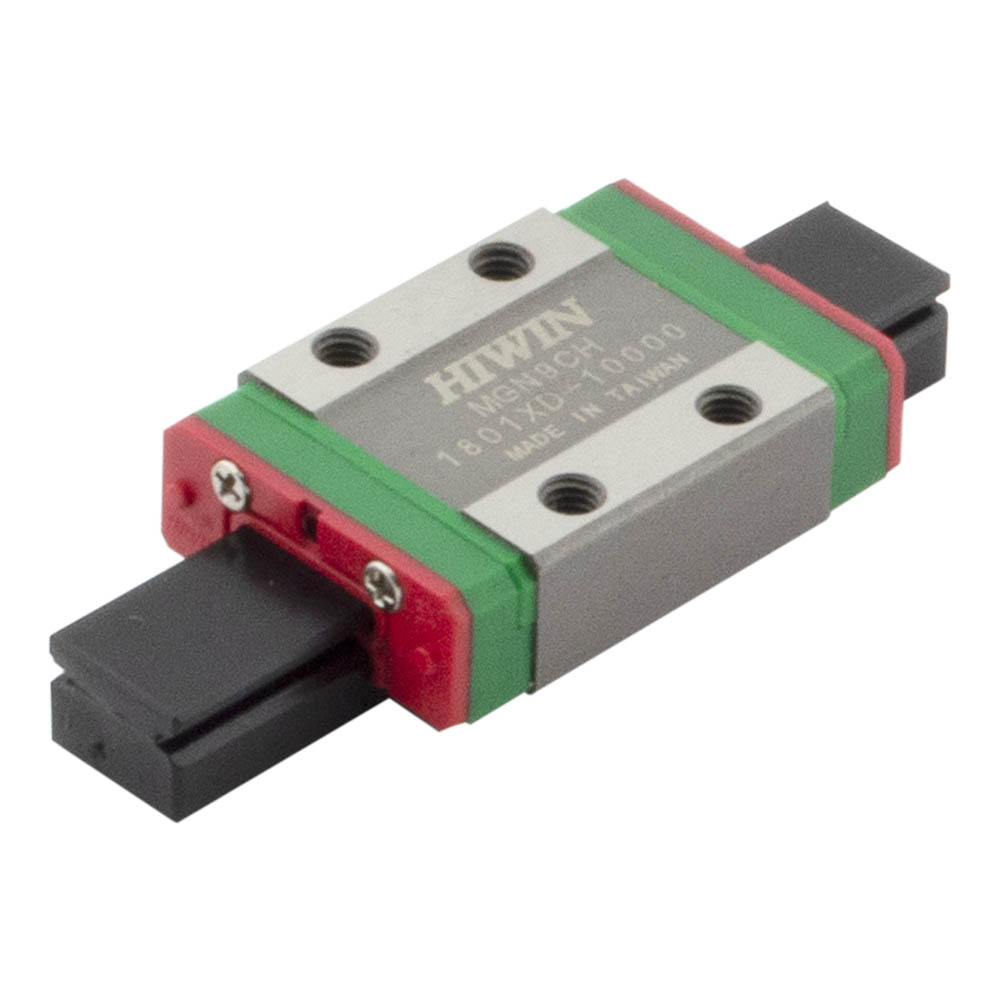

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN MGN9CZ1CM имеет следующие параметры:
MG - серия миниатюрных линейных направляющих;
N - стандартный тип каретки;
9 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
C - стандартная длина - один из параметров, определяющих величину нагрузки (базовая динамическая нагрузка C - 1,86 kN, базовая статическая нагрузка С0 - 2,55 kN);
Z1 - лёгкий предварительный натяг (0,02C, что составляет 0,0372kN);
C - стандартный класс точности (допустимые отклонения по высоте ± 0,04 мм, допустимые отклонения по ширине ± 0,04 мм, среднее отклонение по высоте – 0,03 мм, среднее отклонение по ширине – 0,03 мм);
M - исполнение из нержавеющей стали.
|

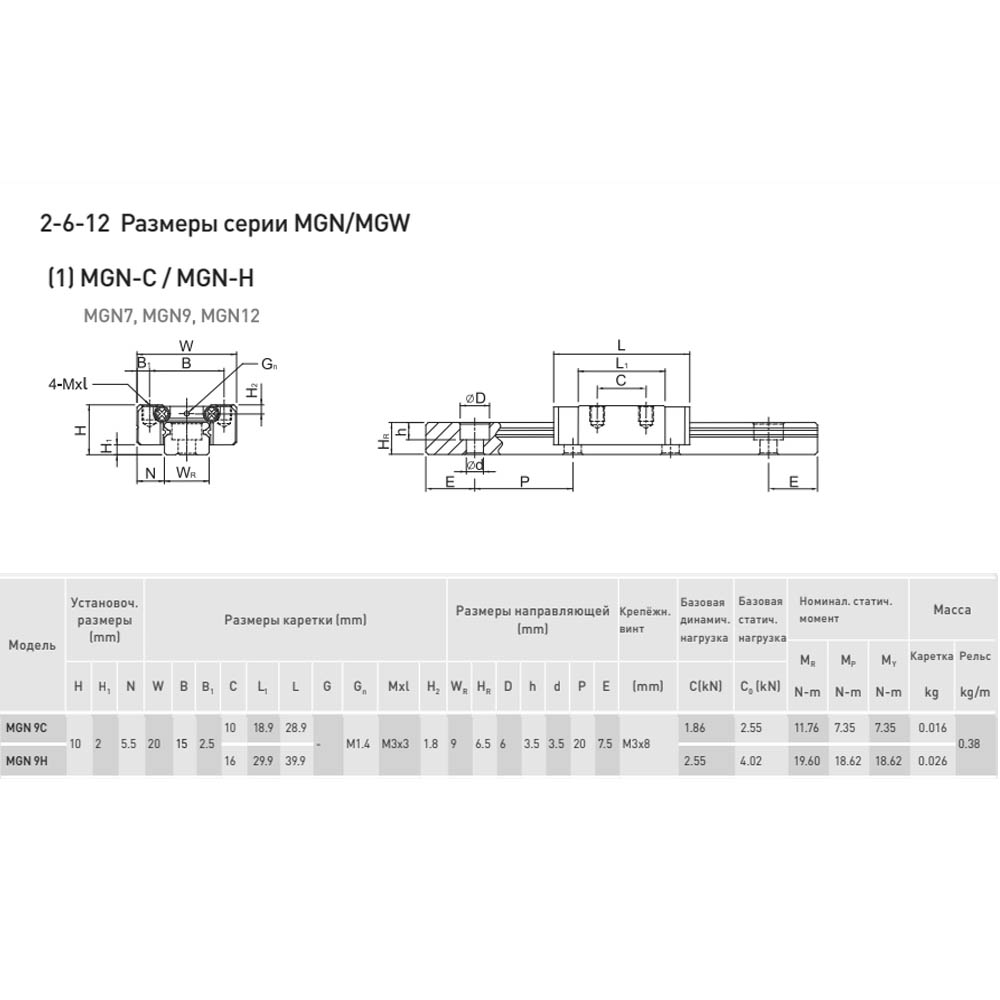

Длина, мм
|
28,9 |
|
Ширина, мм
|
20 |
|
Высота, мм
|
8 |
|
Страна производства
|
ТАЙВАНЬ (КИТАЙ) |
