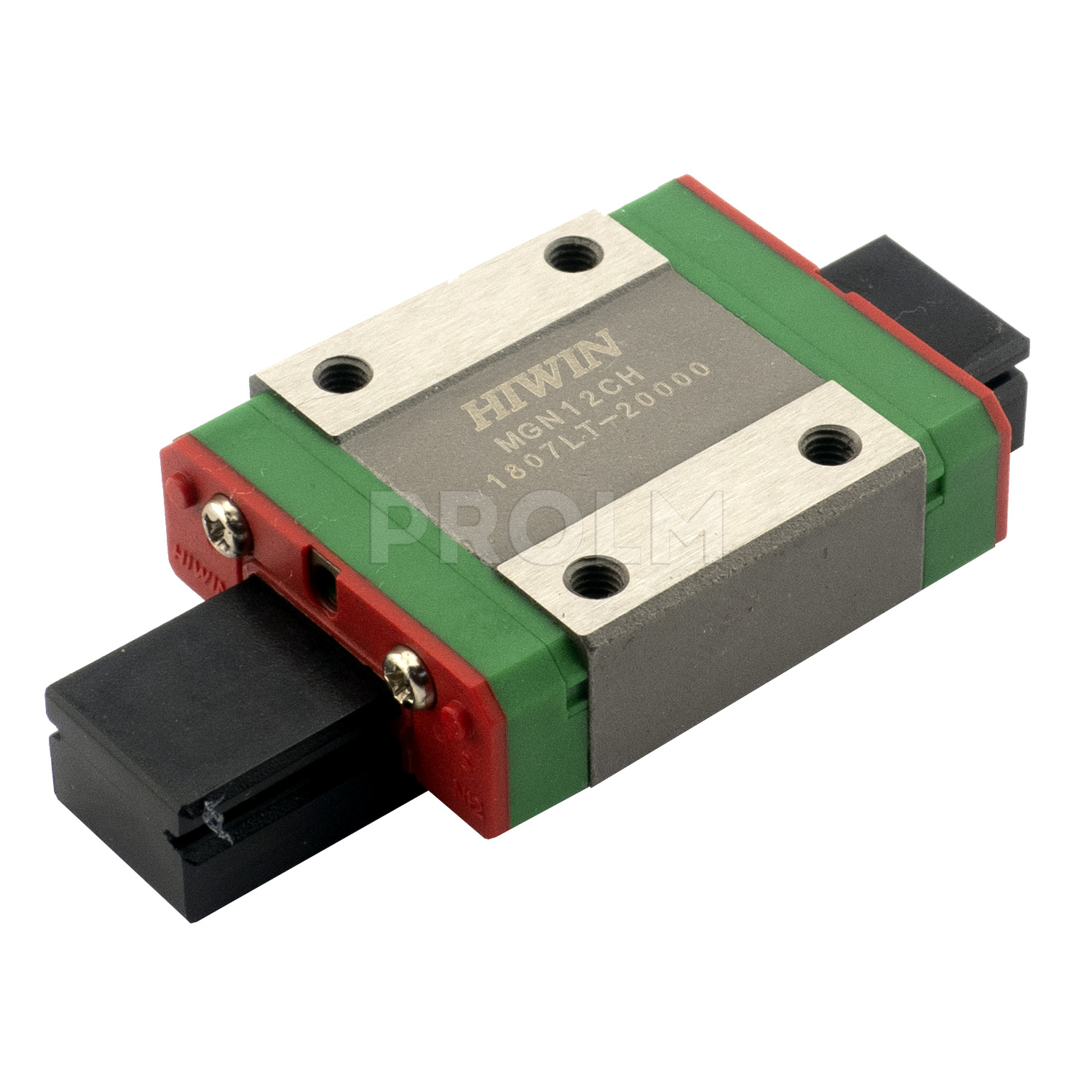

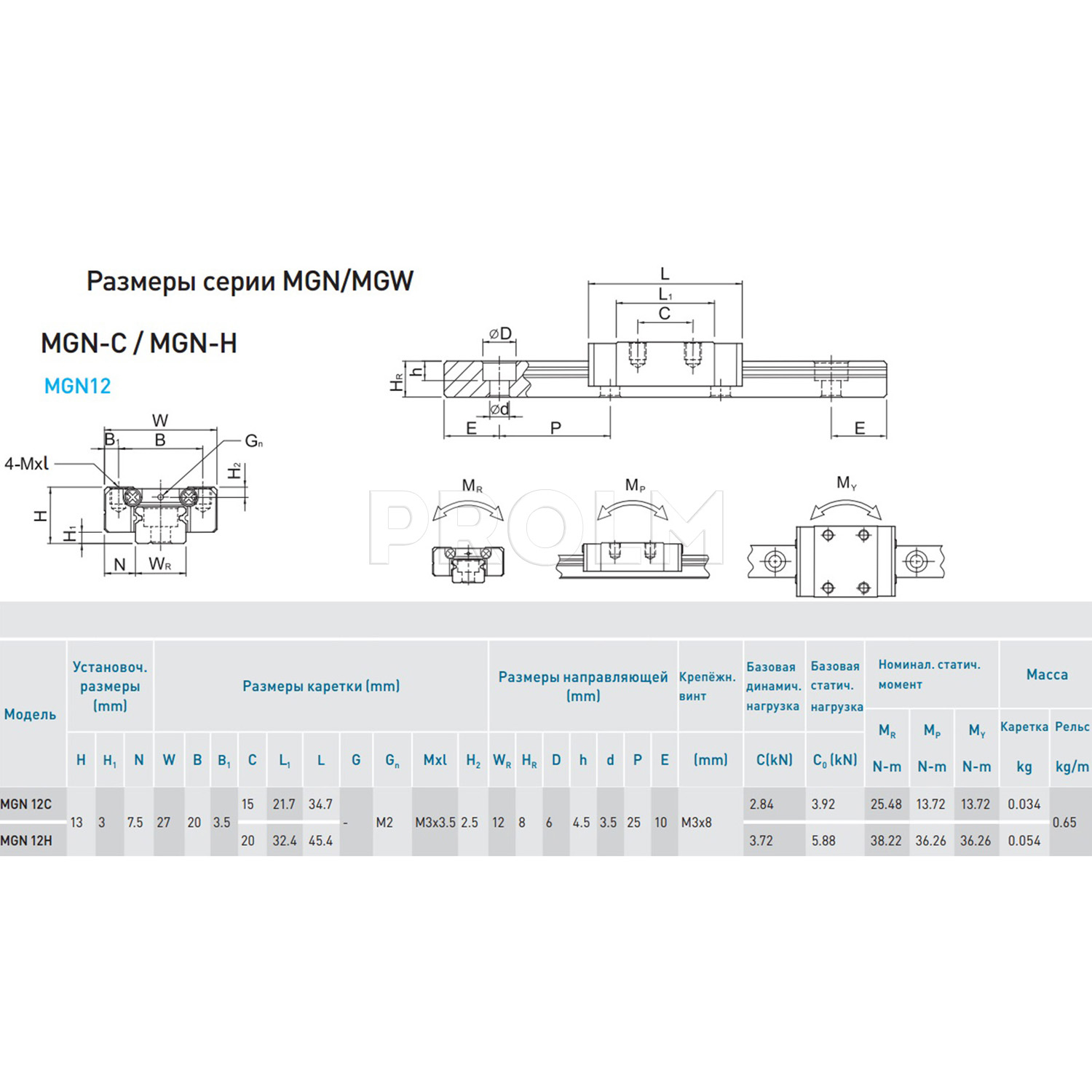

Каретка HIWIN MGN12CZ1PM

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN MGN12CZ1PM имеет следующие параметры:

MG - серия миниатюрных линейных направляющих;
N - стандартный тип каретки;
12 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
C - стандартная длина - один из параметров, определяющих величину нагрузки (базовая динамическая нагрузка C - 2,84 kN, базовая статическая нагрузка С₀ - 3,92 kN);
Z1 - лёгкий предварительный натяг (0,02C, что составляет 0,0568kN);
P - прецизионный класс точности (допустимые отклонения по высоте ± 0,01 мм, допустимые отклонения по ширине ± 0,015 мм, среднее отклонение по высоте – 0,007 мм, среднее отклонение по ширине – 0,01 мм);
M - исполнение из нержавеющей стали.

Конструкция линейных направляющих MG-серии

1. каретка (блок)
2. заглушка крепежного отверстия рельсовой направляющей
3. шарики
4. нижнее уплотнение
5. фиксатор
6. рельс
7. смазочный ниппель
8. торцевое уплотнение (двойное уплотнение и скребок)
9. торцевая заглушка

Особенностями серии MG являются небольшой размер и вес, что определяет её использование в миниатюрном оборудовании. Надежность и долговечность таких систем линейных перемещений определяется и тем, что каретки изготовлены из нержавеющей стали. Готический профиль поверхности качения способствует выдерживанию нагрузок во всех направлениях, отличается жёсткостью и точностью.  Благодаря более широкой форме рельса у каретки улучшено восприятие моментов нагрузки. Наличие фиксатора предотвращает выпадение шариков при снятии блока с направляющей. Данный тип линейных направляющих является взаимозаменяемым, то есть любые каретки и любые рельсы серии могут использоваться вместе, сохраняя точность и размерность.

Области применения: полупроводниковая промышленность, монтаж печатных плат, медицинское оборудование, робототехника, измерительные приборы, автоматизация офисной деятельности и другие сферы, где необходимы миниатюрные направляющие.

Гарантийный срок - 12 месяцев с момента покупки при обязательном соблюдения технологии монтажа, режима и условий эксплуатации, предусмотренных компанией HIWIN.
