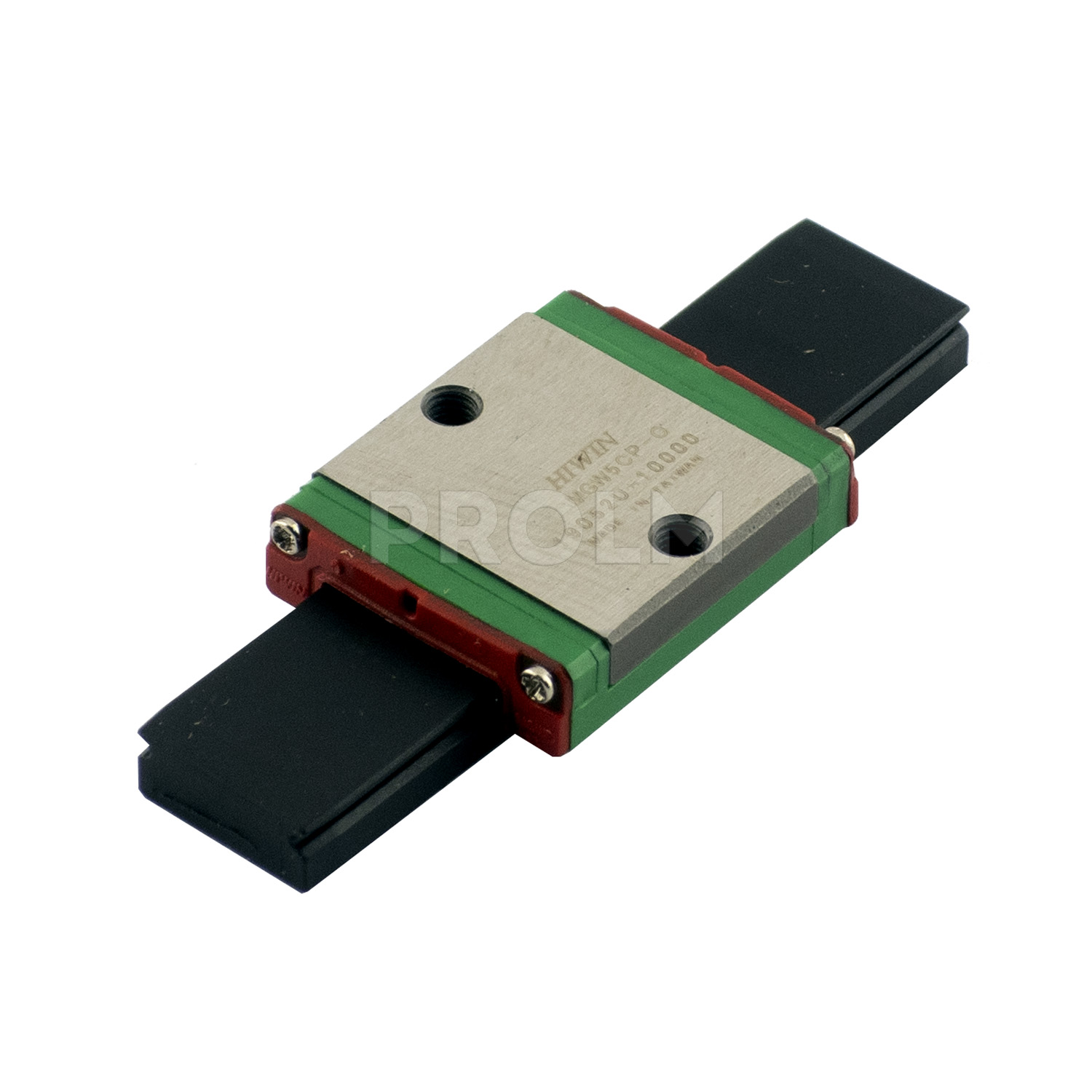

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN MGW5CZ1PM имеет следующие параметры:
MG - серия миниатюрных линейных направляющих;
W - широкий тип каретки;
5 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
C - стандартная длина - один из параметров, определяющих величину нагрузки (базовая динамическая нагрузка C - 0,68 kN, базовая статическая нагрузка С0 - 1,18 kN);
Z1 - лёгкий предварительный натяг (0,02C, что составляет 0,0136kN);
P - прецизионный класс точности (допустимые отклонения по высоте ± 0,01 мм, допустимые отклонения по ширине ± 0,015 мм, среднее отклонение по высоте – 0,007 мм, среднее отклонение по ширине – 0,01 мм);
M - исполнение из нержавеющей стали.
|
Длина, мм
|
20,5 |
|
Ширина, мм
|
17 |
|
Высота, мм
|
5 |
|
Страна производства
|
ТАЙВАНЬ (КИТАЙ) |
