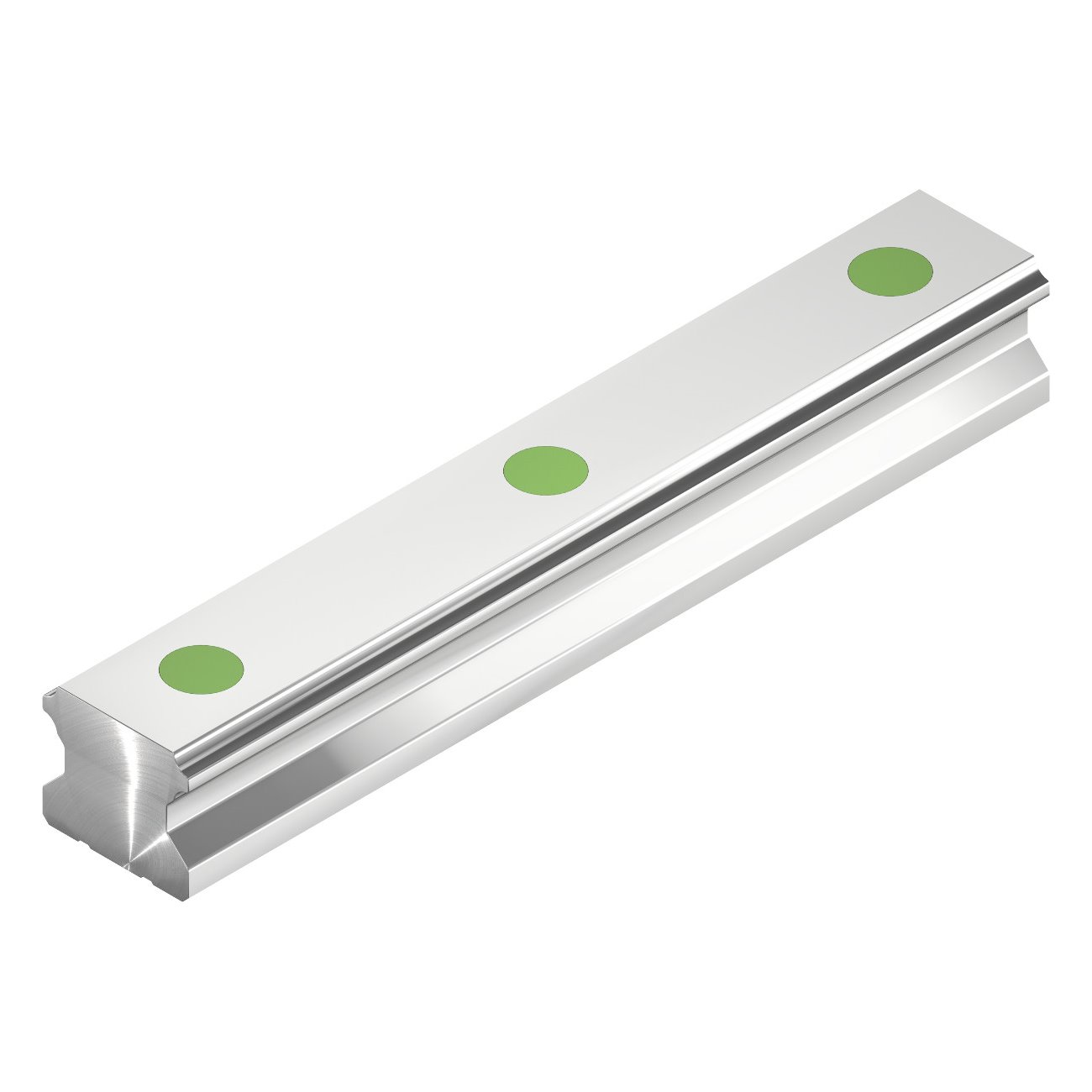

Направляющая системы линейного перемещения HIWIN HGR15R4000C

Профильная направляющая (рельс) HIWIN HGR15R4000C (20/66X60/20) для систем линейных перемещений имеет следующие характеристики:

• HG – серия рельсовых направляющих высокой грузоподъёмности;
• R – взаимозаменяемая направляющая (прецизионное изготовление данной серии позволяет комбинировать каретки и рельсы одного типоразмера независимо от их конструкции, классов точности и предварительного натяга);
• 15 - типоразмер рельсовой направляющей;
• R – тип крепления рельса "сверху";
• 4000 - общая длина рельса (мм);
• C – стандартный класс точности (допустимое отклонение параллельности составляет не более 37 мкм на 4000 мм).

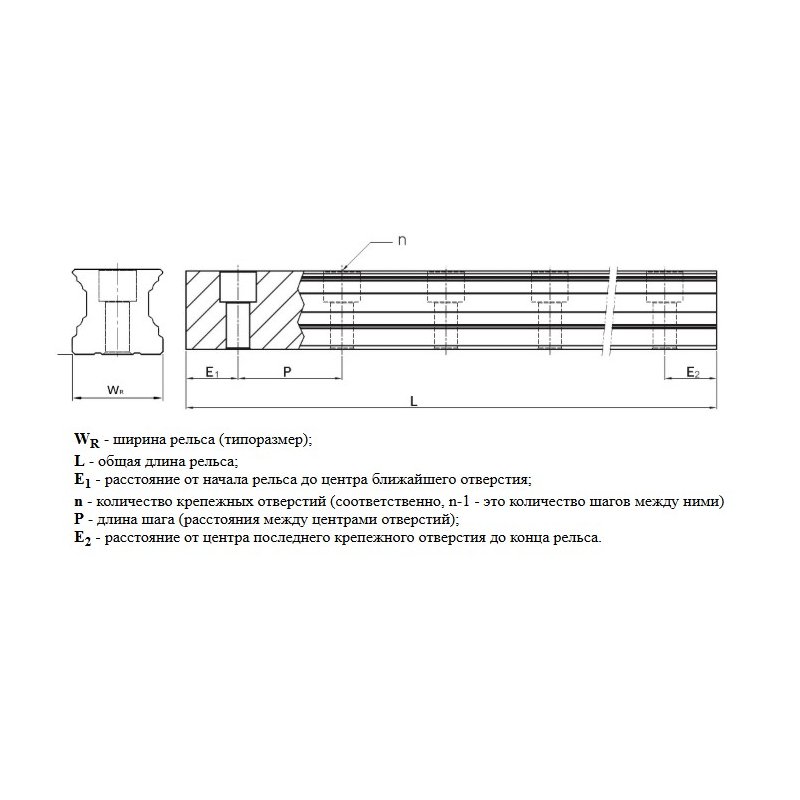

Характеристика в скобках (20/66X60/20) обозначает, что расстояние от начала до ближайшего отверстия составляет 20 мм, 66 "шагов" (или, соответственно, 67 крепежных отверстий), 60 мм - расстояние между отверстиями, 20 мм - расстояние от центра последнего крепежного отверстия до конца рельса.

Мы осуществляем бесплатную нарезку рельс по заданным характеристикам с допустимой погрешностью +-1 мм на сторону реза. В случае необходимости более прецизионного распила для последующей стыковки направляющих просим дополнительно уведомлять об этом при заказе, стоимость такой обработки рассчитывается индивидуально.
