Направляющая системы линейного перемещения HIWIN HGR20R5600H

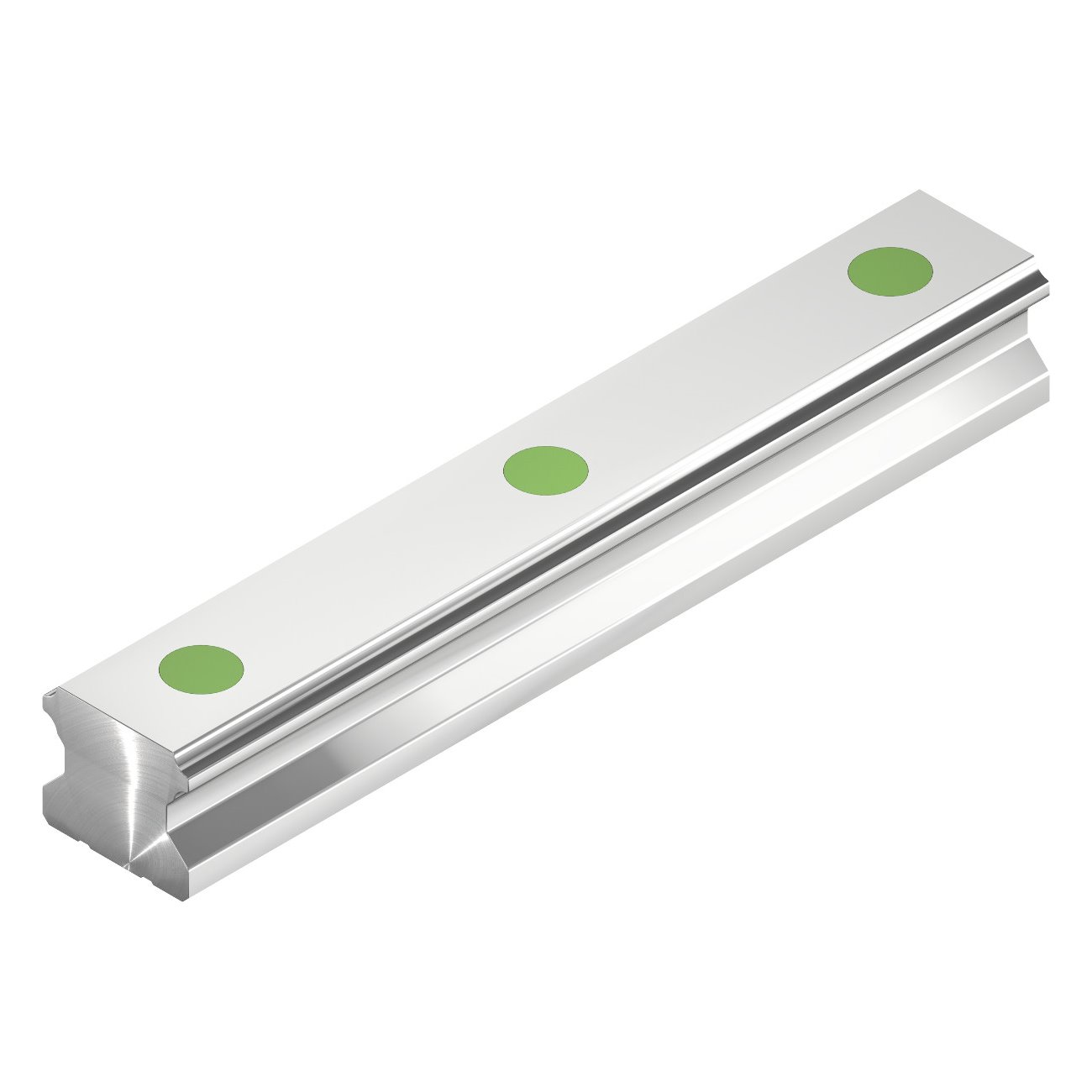

Профильная направляющая (рельс) HIWIN HGR20R5600H (20/92X60/60) для систем линейных перемещений имеет следующие характеристики:

• HG – серия рельсовых направляющих высокой грузоподъёмности;
• R – взаимозаменяемая направляющая (прецизионное изготовление данной серии позволяет комбинировать каретки и рельсы одного типоразмера независимо от их конструкции, классов точности и предварительного натяга);
• 20 - типоразмер рельсовой направляющей;
• R – тип крепления рельса "сверху";
• 5600 - общая длина рельса (мм);
• H – высокий класс точности (допустимое отклонение параллельности составляет не более 28 мкм на 4000 мм).

Характеристика в скобках (20/92X60/60) обозначает, что расстояние от начала до ближайшего отверстия составляет 20 мм, 92 "шагов" (или, соответственно, 93 крепежных отверстий), 60 мм - расстояние между отверстиями, 60 мм - расстояние от центра последнего крепежного отверстия до конца рельса.

Мы осуществляем бесплатную нарезку рельс по заданным характеристикам с допустимой погрешностью +-1 мм на сторону реза. В случае необходимости более прецизионного распила для последующей стыковки направляющих просим дополнительно уведомлять об этом при заказе, стоимость такой обработки рассчитывается индивидуально.
