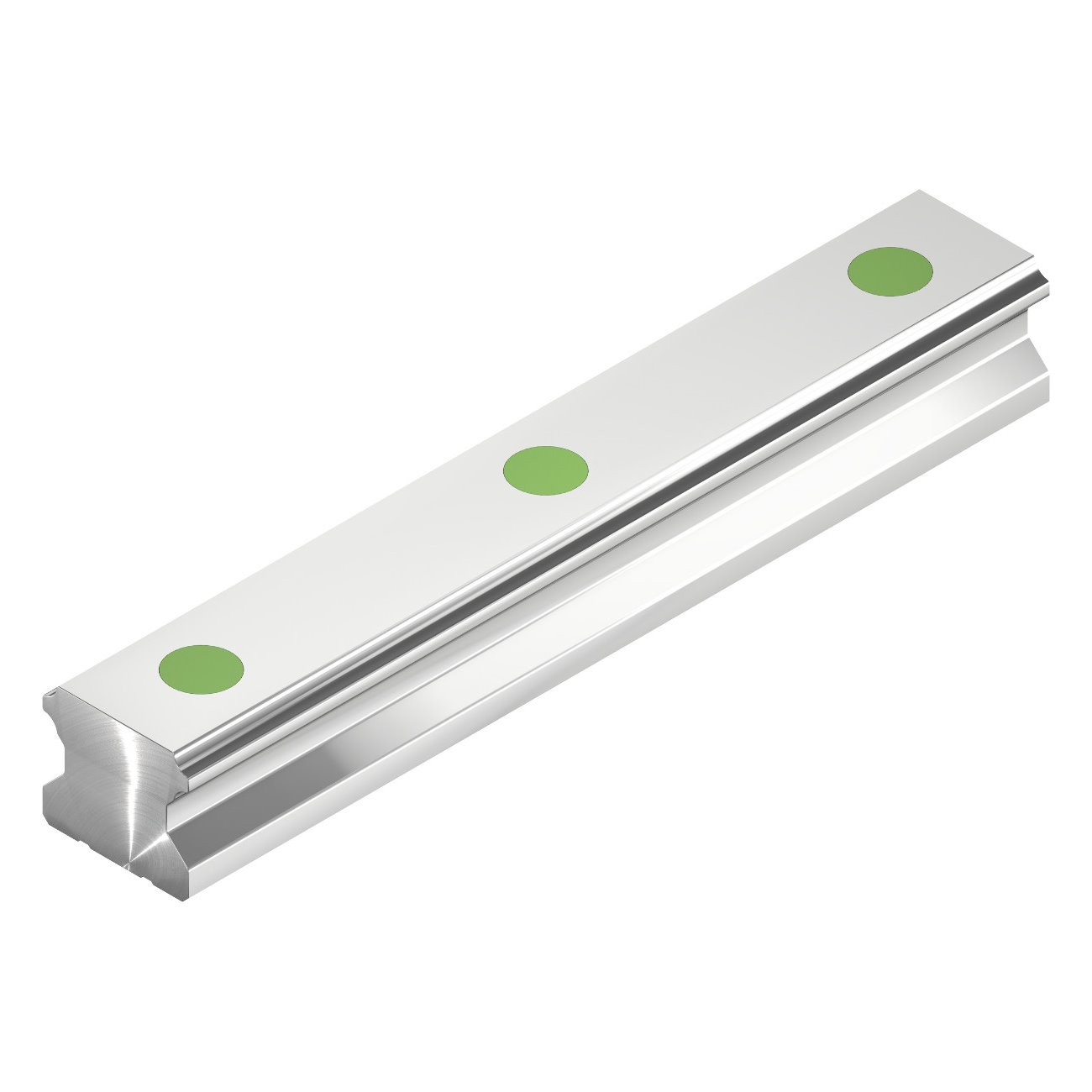

Направляющая системы линейного перемещения HIWIN HGR30R4000P

Профильная направляющая (рельс) HIWIN HGR30R4000P (20/49X80/60) для систем линейных перемещений имеет следующие характеристики:

• HG – серия рельсовых направляющих высокой грузоподъёмности;
• R – взаимозаменяемая направляющая (прецизионное изготовление данной серии позволяет комбинировать каретки и рельсы одного типоразмера независимо от их конструкции, классов точности и предварительного натяга);
• 30 - типоразмер рельсовой направляющей;
• R – тип крепления рельса "сверху";
• 4000 - общая длина рельса (мм);
• P – прецизионный класс точности (допустимое отклонение параллельности составляет не более 21 мкм на 4000 мм).

Характеристика в скобках (20/49X80/60) обозначает, что расстояние от начала до ближайшего отверстия составляет 20 мм, 49 "шагов" (или, соответственно, 50 крепежных отверстий), 80 мм - расстояние между отверстиями, 60 мм - расстояние от центра последнего крепежного отверстия до конца рельса.

Мы осуществляем бесплатную нарезку рельс по заданным характеристикам с допустимой погрешностью +-1 мм на сторону реза. В случае необходимости более прецизионного распила для последующей стыковки направляющих просим дополнительно уведомлять об этом при заказе, стоимость такой обработки рассчитывается индивидуально.
