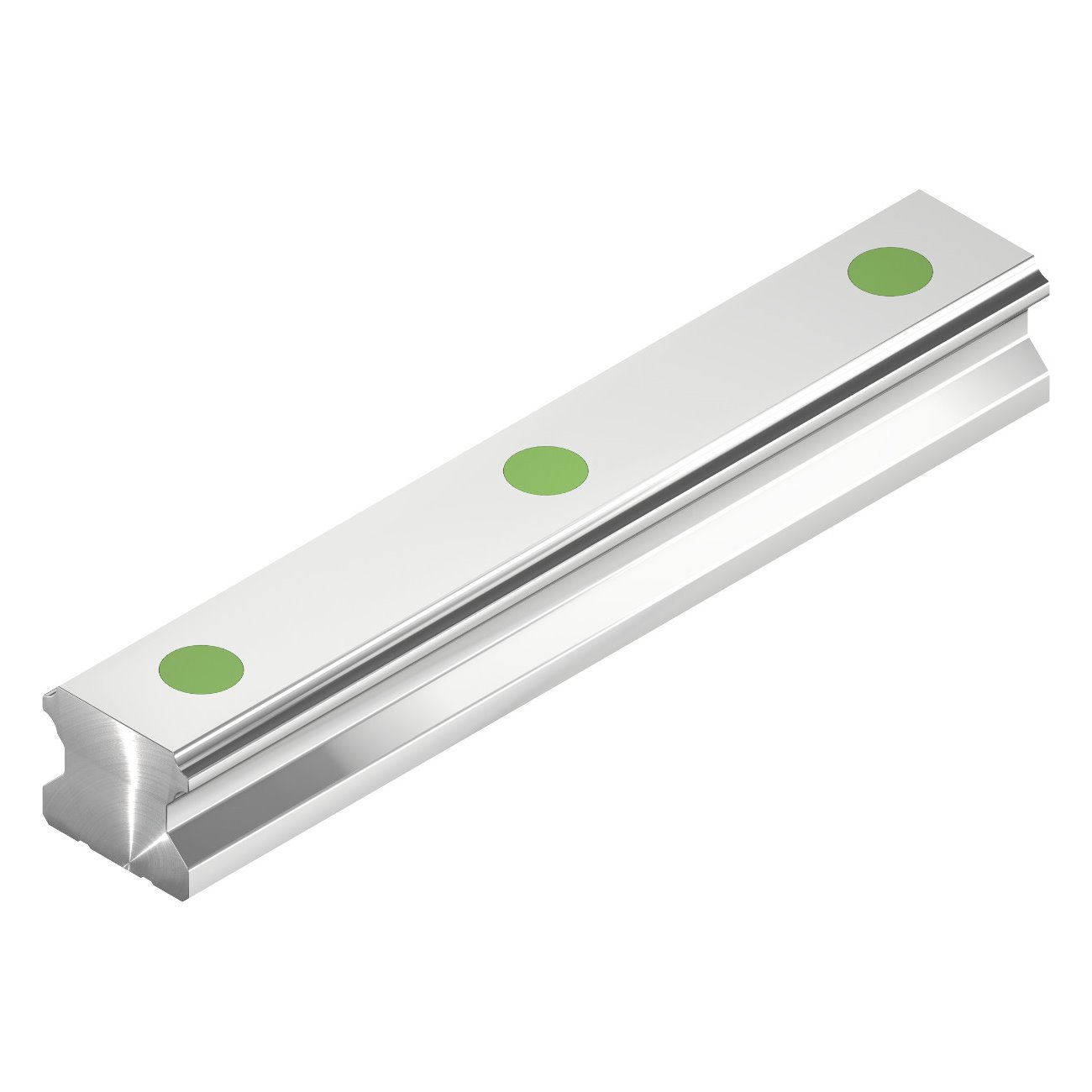

Направляющая системы линейного перемещения HIWIN HGR55R4000P

Профильная направляющая (рельс) HIWIN HGR55R4000P (30/32X120/130) для систем линейных перемещений имеет следующие характеристики:

• HG – серия рельсовых направляющих высокой грузоподъёмности;
• R – взаимозаменяемая направляющая (прецизионное изготовление данной серии позволяет комбинировать каретки и рельсы одного типоразмера независимо от их конструкции, классов точности и предварительного натяга);
• 55 - типоразмер рельсовой направляющей;
• R – тип крепления рельса "сверху";
• 4000 - общая длина рельса (мм);
• P – прецизионный класс точности (допустимое отклонение параллельности составляет не более 21 мкм на 4000 мм).

Характеристика в скобках (30/32X120/130) обозначает, что расстояние от начала до ближайшего отверстия составляет 30 мм, 32 "шагов" (или, соответственно, 33 крепежных отверстий), 120 мм - расстояние между отверстиями, 130 мм - расстояние от центра последнего крепежного отверстия до конца рельса.

Мы осуществляем бесплатную нарезку рельс по заданным характеристикам с допустимой погрешностью +-1 мм на сторону реза. В случае необходимости более прецизионного распила для последующей стыковки направляющих просим дополнительно уведомлять об этом при заказе, стоимость такой обработки рассчитывается индивидуально.
