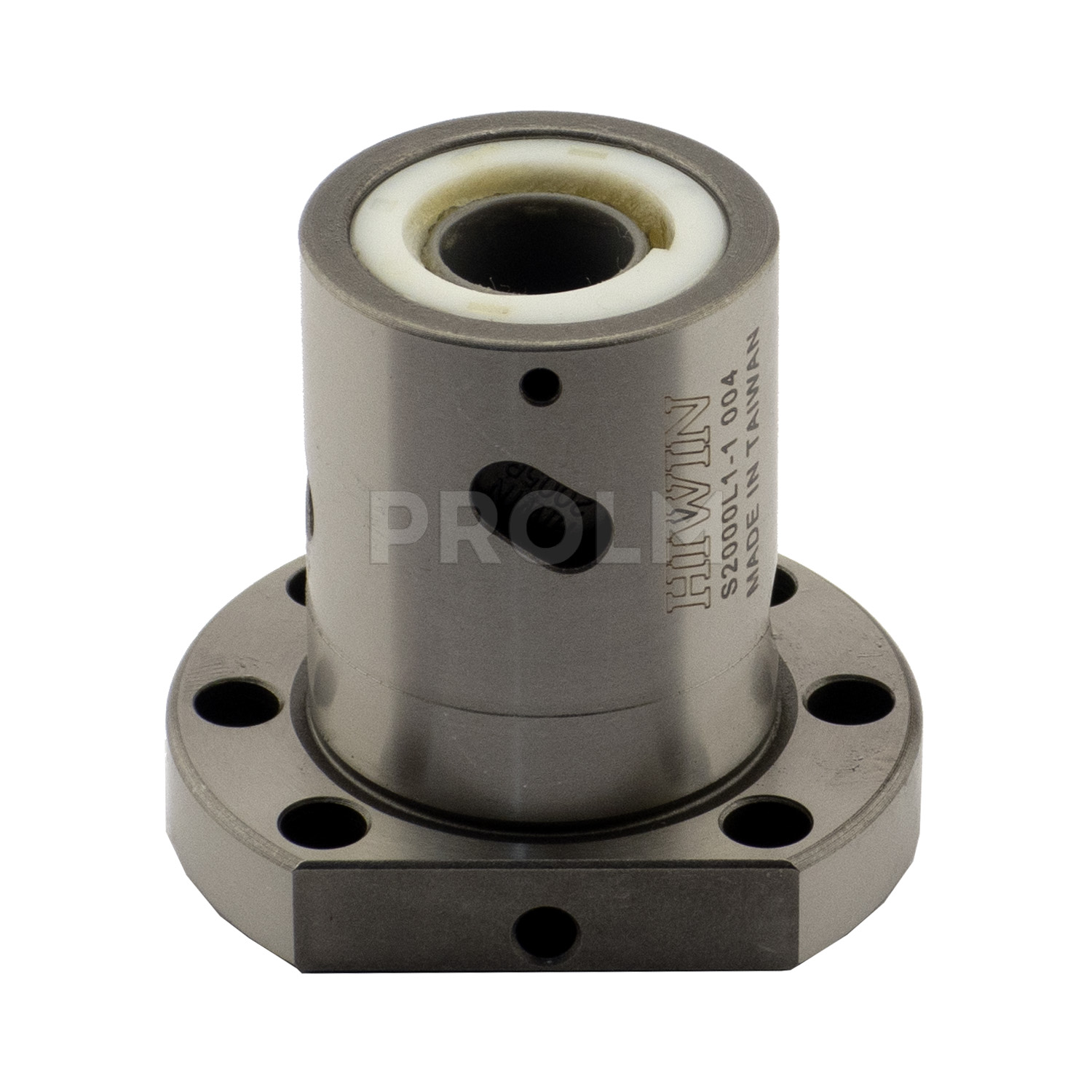

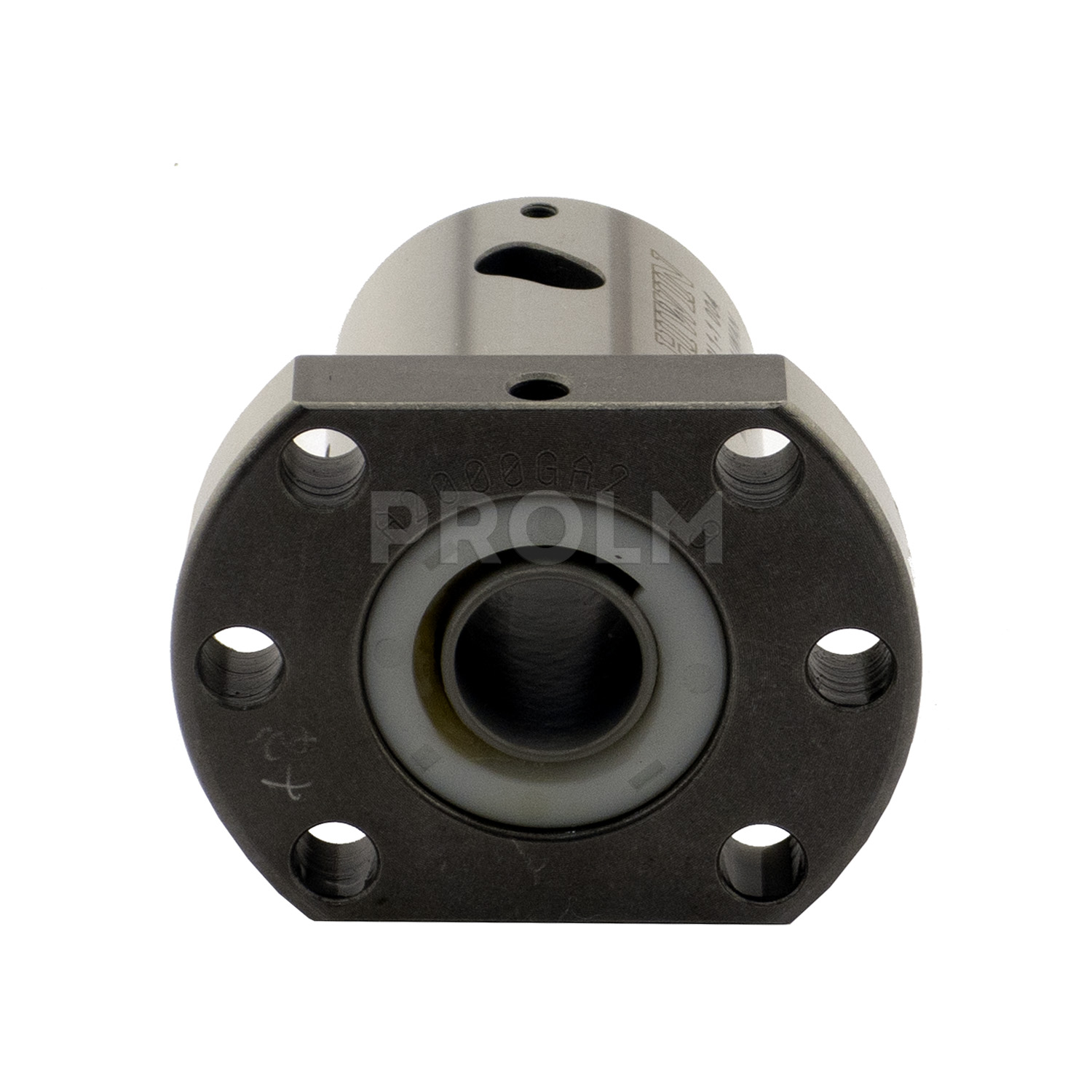

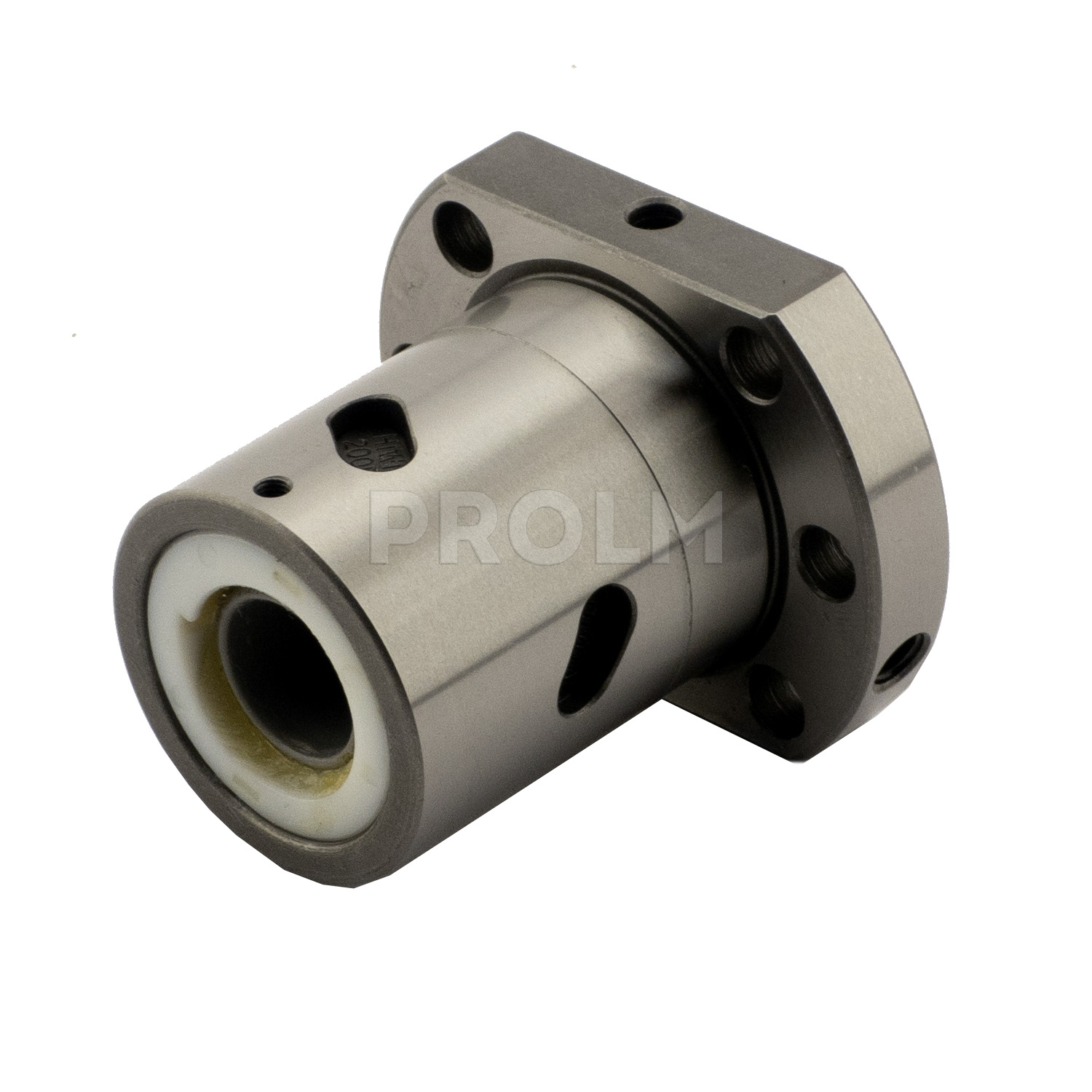

Фланцевая одинарная гайка шариковинтового привода (ШВП) R20-5T4-FSI производства компании HIWIN.
Характеристики:
- динамическая нагрузка: 938 кгс;
- статическая нагрузка: 1993 кгс;
- тип резьбы: одинарная правосторонняя;
- диаметр внутреннего отверстия: 20 мм;
- шаг: 5 мм;
- диаметр шариков: 3.175 мм;
- тип исполнения механизма ротации: Т (тип ротации шариков без предварительного натяга);
- число циркулирующих контуров: 4;
- зазор: 0.04 max.

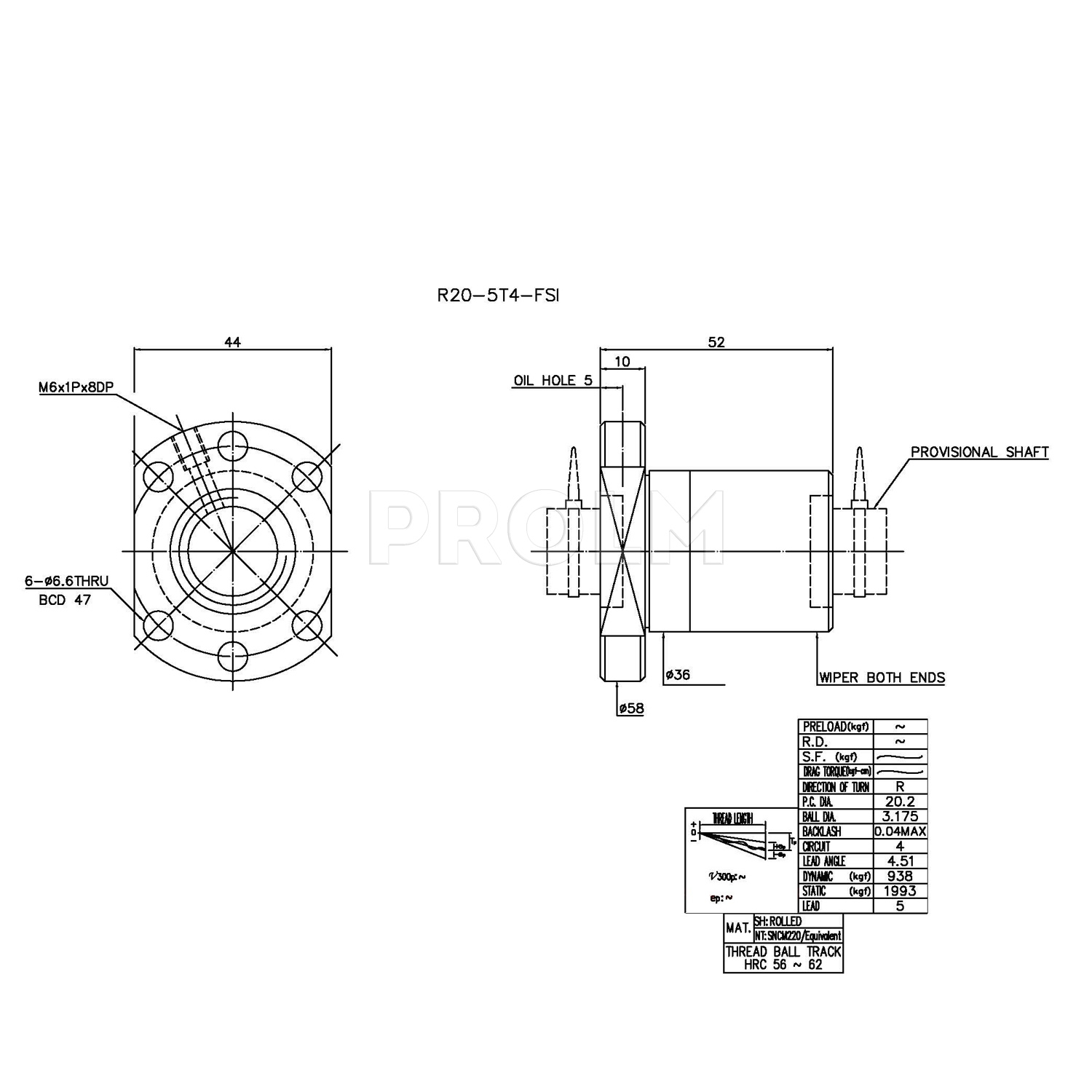

Обозначение гайки ШВП R20-5T4-FSI расшифровывается следующим образом: R20 - гайка с 1-о заходной правосторонней резьбой номинальным диаметром внутреннего отверстия 20 мм, 5 - шаг резьбы 5 мм, T4 - конструкция гайки предусматривает 4 цикла T с 1,0 опорной дорожкой в каждом цикле, FSI - фланцевая одинарная гайка с внутренним типом ротации.
Гайка используется в шарико-винтовой передаче, применяемой для высокоточных приводных систем в станках с ЧПУ, измерительных устройствах, модулях линейного перемещения и прочее. Шарико-винтовые передачи (ШВП) по сравнению с передачами скольжения имеют ряд преимуществ, таких как: высокий КПД, малые потери на трении, медленный износ, большая осевая жесткость, возможность регулирования осевого зазора и создания предварительного натяга в резьбовом соединении, необходимость в значительно меньшей мощности приводных электродвигателей.
Номинальный диаметр, мм
|
20 |
Тип резьбы
|
R (правосторонняя) |
Шаг резьбы, мм
|
5 |
Диаметр шарика, мм
|
3,175 |
Конструкция гайки
|
T4 |
Тип гайки
|
FSI |
Длина, мм
|
52 |
Ширина, мм
|
44 |
Высота, мм
|
58 |
Вес, кг
|
0,325 |
Страна производства
|
Тайвань |
