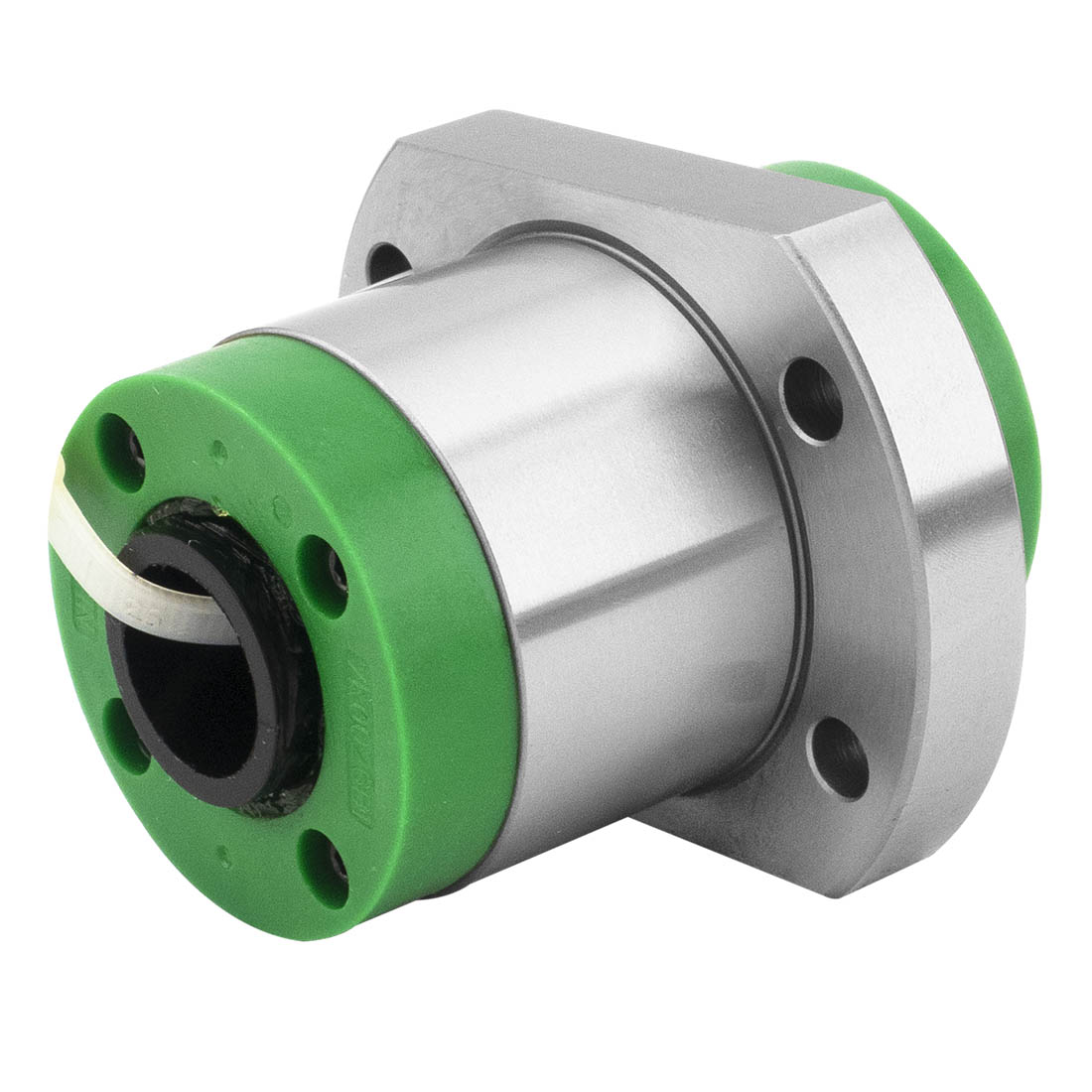

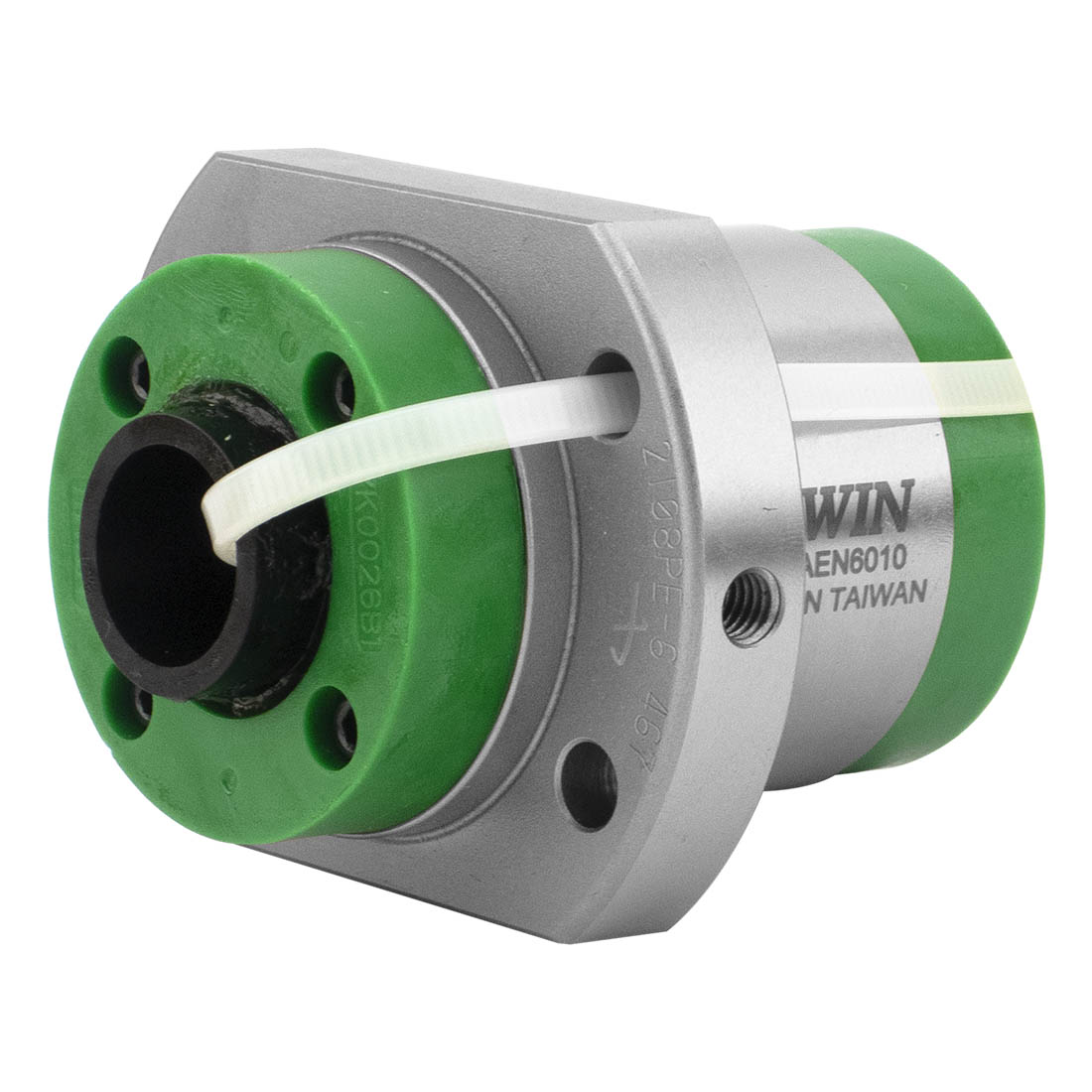

Фланцевая одинарная гайка шариковинтового привода (ШВП) 4R25-25S2-DFSH (BD3.969) производства компании HIWIN с внутренним типом рециркуляции шариков, без предварительного натяга.
Характеристики:
- номинальный диаметр: 25 мм;
- тип резьбы: 4R (4-х заходная правосторонняя);
- шаг резьбы: 25 мм;
- диаметр шарика: 3,969 мм;
- конструкция гайки: S2;
- тип гайки: DFSH;
- длина: 67 мм;
- ширина: 56 мм;
- высота: 74 мм;
- вес: 0,75 кг.
Гайка используется в шариковинтовой передаче, применяемой для высокоточных приводных систем в станках с ЧПУ, измерительных устройствах, модулях линейного перемещения и т.п. Шариковинтовые передачи (ШВП) по сравнению с передачами скольжения имеют ряд преимуществ, таких как: высокий КПД, малые потери на трение, медленный износ, большая осевая жесткость, возможность регулирования осевого зазора и создания предварительного натяга в резьбовом соединении, необходимость в значительно меньшей мощности приводных электродвигателей.
Номинальный диаметр, мм
|
25 |
Тип резьбы
|
4R (4-х заходная правосторонняя) |
Шаг резьбы, мм
|
25 |
Диаметр шарика, мм
|
3,969 |
Конструкция гайки
|
S2 |
Тип гайки
|
DFSH |
Длина, мм
|
67 |
Ширина, мм
|
56 |
Высота, мм
|
74 |
Вес, кг
|
0,75 |
Страна производства
|
Тайвань |
