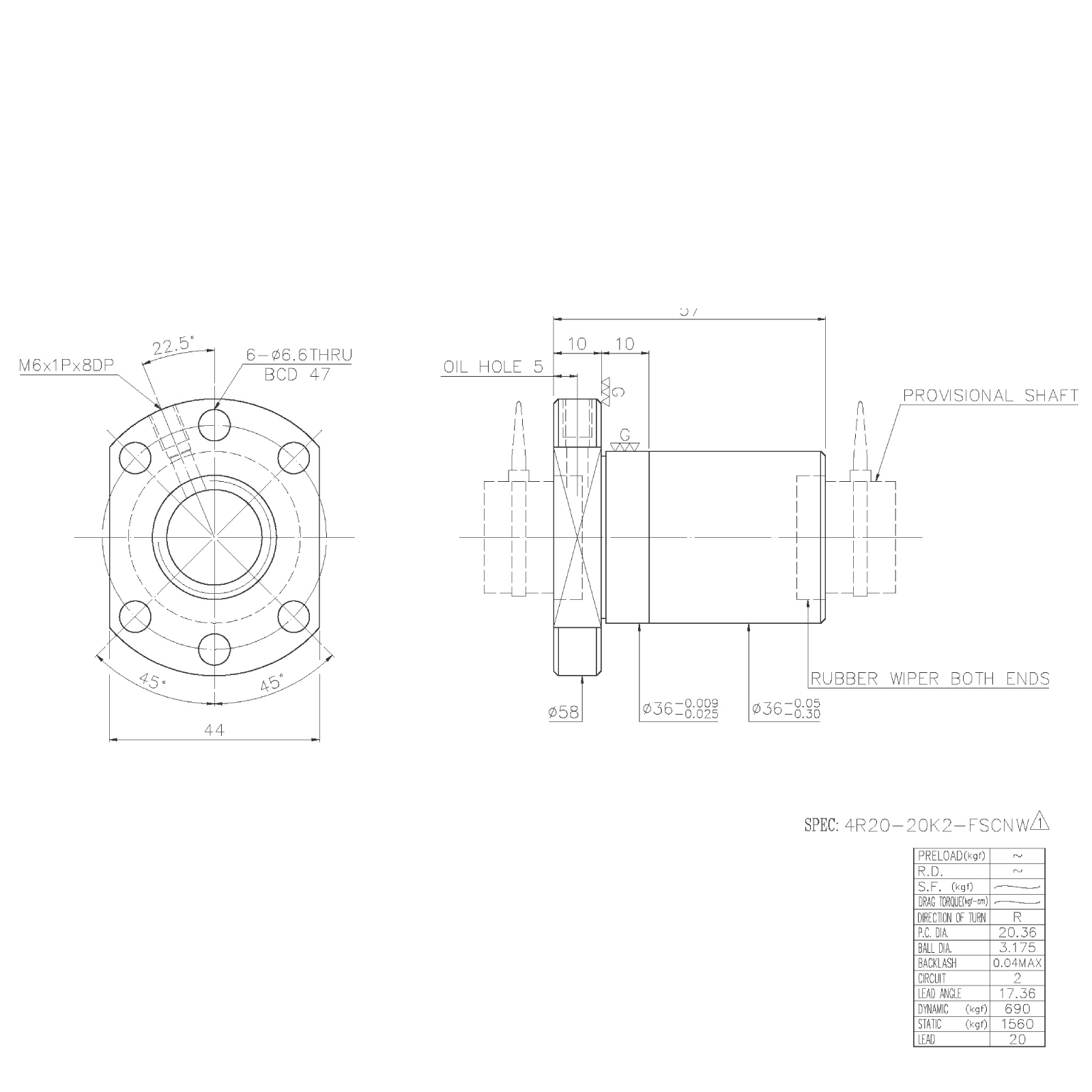

Фланцевая одинарная гайка шариковинтового привода (ШВП) 4R20-20K2-FSCNW производства компании HIWIN с внутренним типом рециркуляции шариков, без предварительного натяга.
Характеристики:
- тип резьбы: правосторонняя;
- диаметр резьбы: 20 мм;
- шаг: 20 мм;
- диаметр шариков: 3.175 мм;
- тип исполнения механизма рециркуляции: K (одноконтурная рециркуляция сквозь тело гайки);
- число циркулирующих контуров: 1;
- число рабочих витков шариковой дорожки: 2;
- зазор: 0.04 max;
- динамическая нагрузка: 690 кгс;
- статическая нагрузка: 1560 кгс.
Обозначение гайки ШВП 4R20-20K2-FSCNW расшифровывается следующим образом: 4R20 - гайка с четырехзаходной правосторонней резьбой номинальным диаметром резьбы 20 мм, 20 - шаг резьбы 20 мм, K2 - конструкция гайки предусматривает 1 контур K с 2-мя рабочими витками шариковой дорожки, FSC - фланцевая одинарная гайка с внутренним типом рециркуляции, NW - контактное резиновое уплотнение.
Гайка используется в шариковинтовой передаче, применяемой для высокоточных приводных систем в станках с ЧПУ, измерительных устройствах, модулях линейного перемещения и т.п. Шариковинтовые передачи (ШВП) по сравнению с передачами скольжения имеют ряд преимуществ, таких как: высокий КПД, малые потери на трение, медленный износ, большая осевая жесткость, возможность регулирования осевого зазора и создания предварительного натяга в резьбовом соединении, необходимость в значительно меньшей мощности приводных электродвигателей.
Номинальный диаметр, мм
|
20 |
Тип резьбы
|
4R (4-х заходная правосторонняя) |
Шаг резьбы, мм
|
20 |
Диаметр шарика, мм
|
3,175 |
Конструкция гайки
|
K2 |
Тип гайки
|
FSC |
Дополнительные функции
|
NW (контактное резиновое уплотнение) |
Вес, кг
|
0,4 |
Страна производства
|
Тайвань |
