Гайка ШВП HIWIN R15-5K4-FSCNW

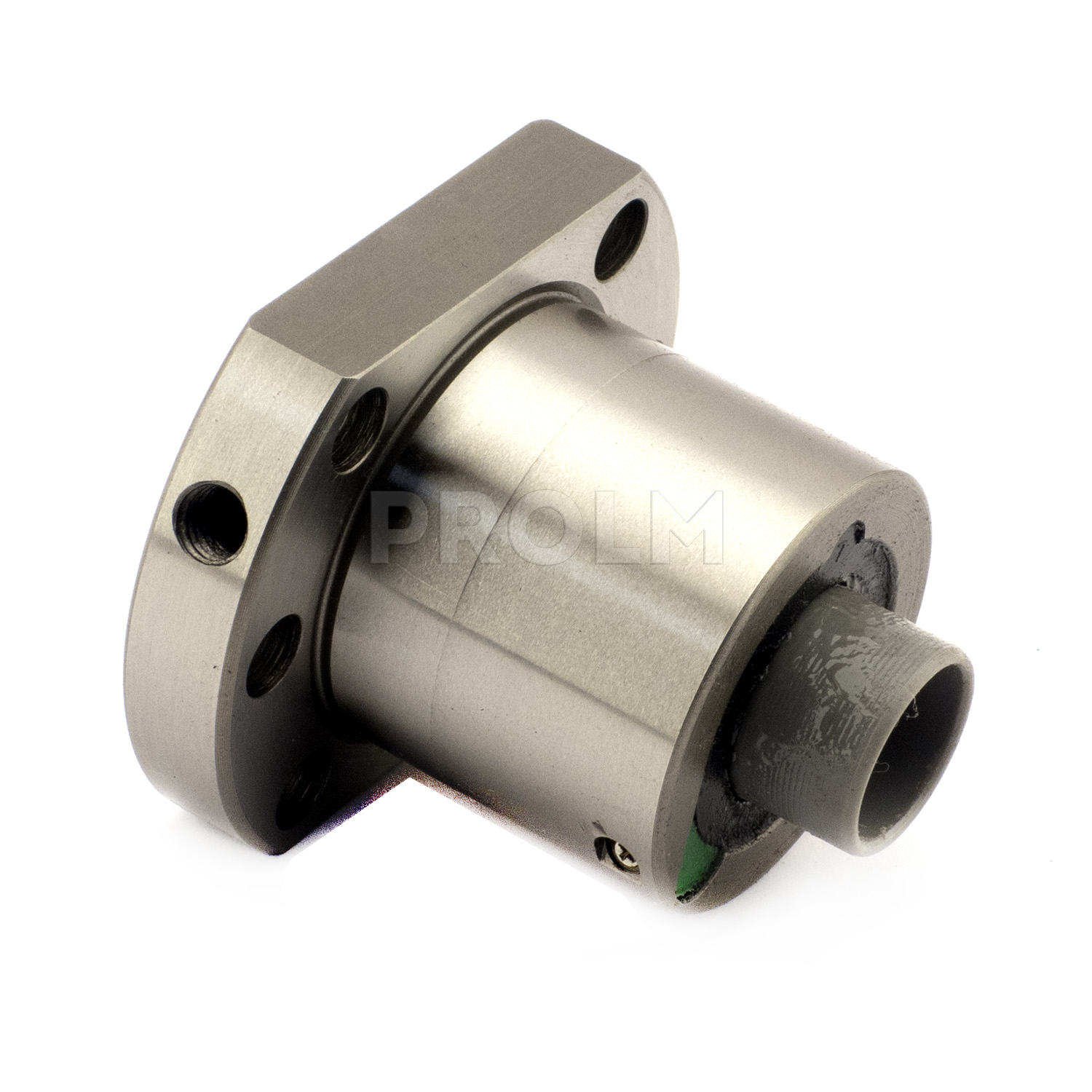

Фланцевая одинарная гайка шариковинтового привода (ШВП) R15-5K4-FSCNW производства компании HIWIN с внутренним типом рециркуляции шариков, без предварительного натяга.

Характеристики:

• динамическая нагрузка: 1030 кгс;
• статическая нагрузка: 2140 кгс;
• тип резьбы: правосторонняя;
• диаметр резьбы: 15 мм;
• шаг: 5 мм;
• диаметр шариков: 3 мм;
• тип исполнения механизма рециркуляции: K (одноконтурная рециркуляция сквозь тело гайки);
• число циркулирующих контуров: 1;
• число рабочих витков шариковой дорожки: 4;
• зазор: 04 max.

Обозначение гайки ШВП R15-5K4-FSCNW расшифровывается следующим образом: R15 - гайка с однозаходной правосторонней резьбой номинальным диаметром резьбы 15 мм, 5 - шаг резьбы 5 мм, K4 - конструкция гайки предусматривает 1 контур K с 4-мя рабочими витками шариковой дорожки, FSC - фланцевая одинарная гайка с внутренним типом рециркуляции, NW - контактное резиновое уплотнение.

Гайка используется в шариковинтовой передаче, применяемой для высокоточных приводных систем в станках с ЧПУ, измерительных устройствах, модулях линейного перемещения и т.п. Шариковинтовые передачи (ШВП) по сравнению с передачами скольжения имеют ряд преимуществ, таких как: высокий КПД, малые потери на трение, медленный износ, большая осевая жесткость, возможность регулирования осевого зазора и создания предварительного натяга в резьбовом соединении, необходимость в значительно меньшей мощности приводных электродвигателей.
