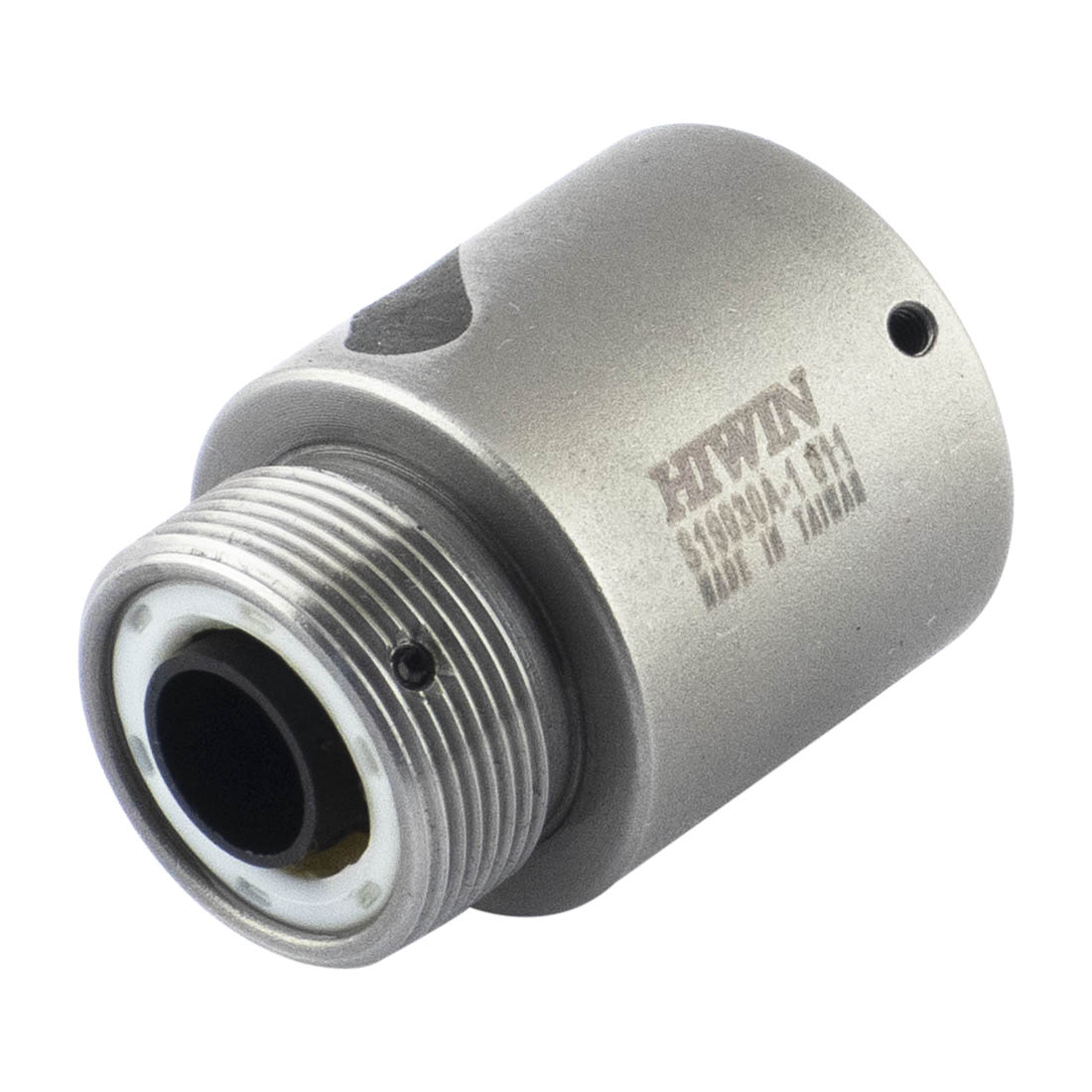

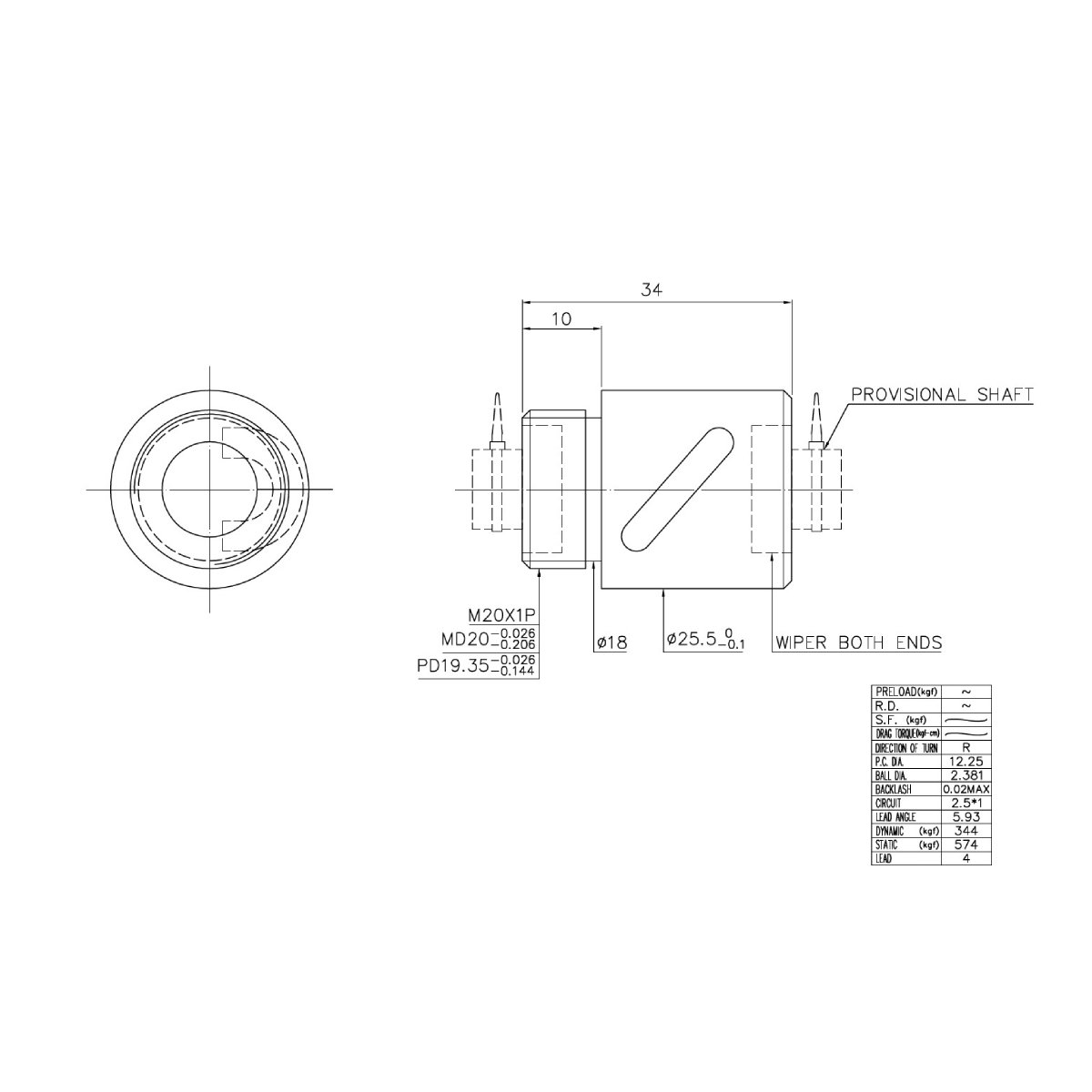

Гайка ШВП HIWIN R12-4B1-RSB

Цилинрическая одинарная гайка шариковинтового привода (ШВП) R12-4B1-RSB производства компании HIWIN с внутренним типом рециркуляции шариков, без предварительного натяга.

Характеристики:

• динамическая нагрузка: 344 кгс;
• статическая нагрузка: 574 кгс;
• тип резьбы: правосторонняя;
• диаметр резьбы: 12 мм;
• шаг: 4 мм;
• диаметр шариков: 2.381 мм;
• тип исполнения механизма рециркуляции: B (одноконтурная рециркуляция через внешнюю трубку);
• число циркулирующих контуров: 1;
• число рабочих витков шариковой дорожки: 2,5х1;
• зазор: 0.02 max.

Обозначение гайки ШВП R12-4B1-RSB расшифровывается следующим образом: R12 - гайка с однозаходной правосторонней резьбой номинальным диаметром резьбы 12 мм, 4 - шаг резьбы 4 мм, B1 - - конструкция гайки предусматривает 1 контур B с 2.5 рабочими витками шариковой дорожки, RSB - ввинчивающаяся одинарная гайка с внутренним типом рециркуляции.

Гайка используется в шариковинтовой передаче, применяемой для высокоточных приводных систем в станках с ЧПУ, измерительных устройствах, модулях линейного перемещения и т.п. Шариковинтовые передачи (ШВП) по сравнению с передачами скольжения имеют ряд преимуществ, таких как: высокий КПД, малые потери на трение, медленный износ, большая осевая жесткость, возможность регулирования осевого зазора и создания предварительного натяга в резьбовом соединении, необходимость в значительно меньшей мощности приводных электродвигателей.
