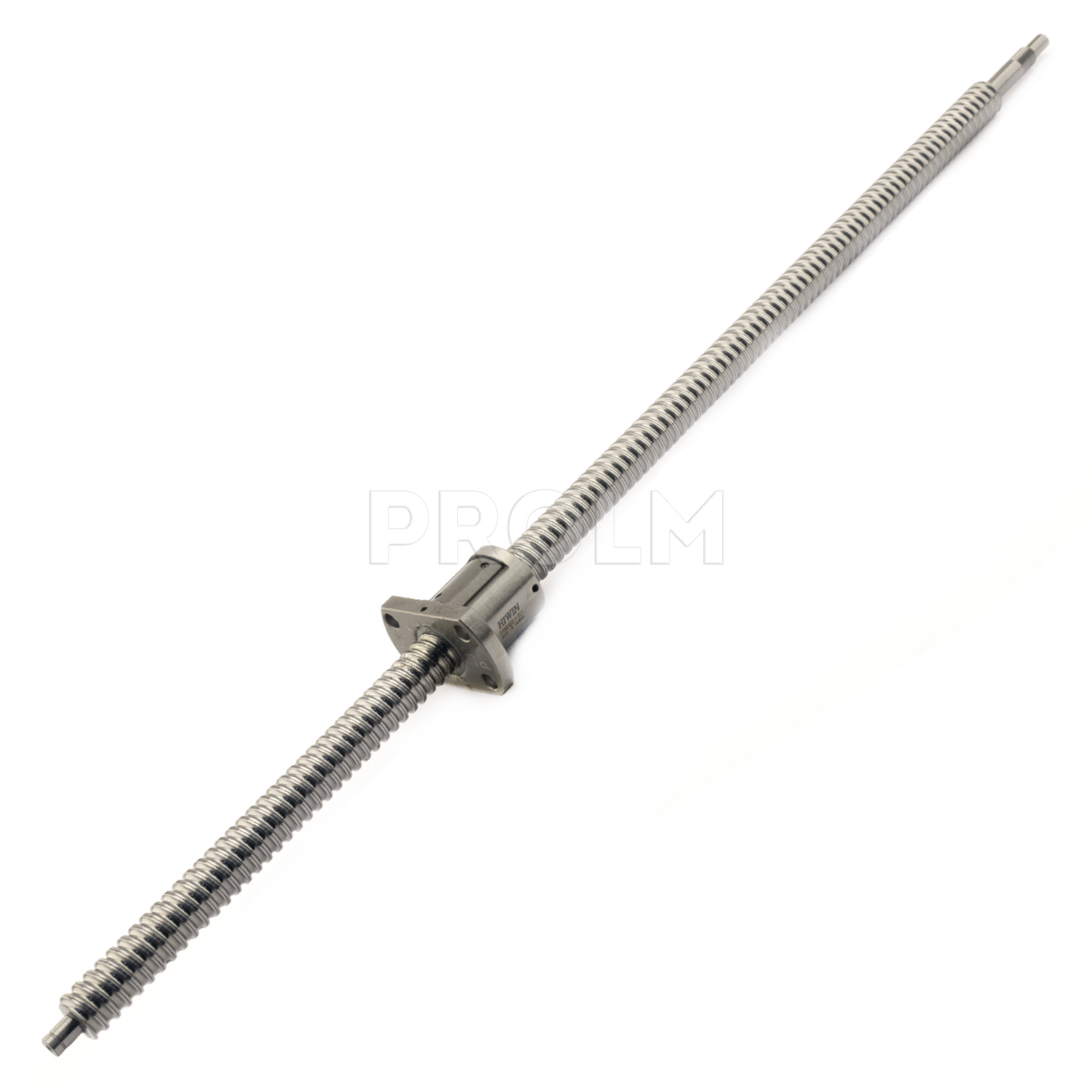

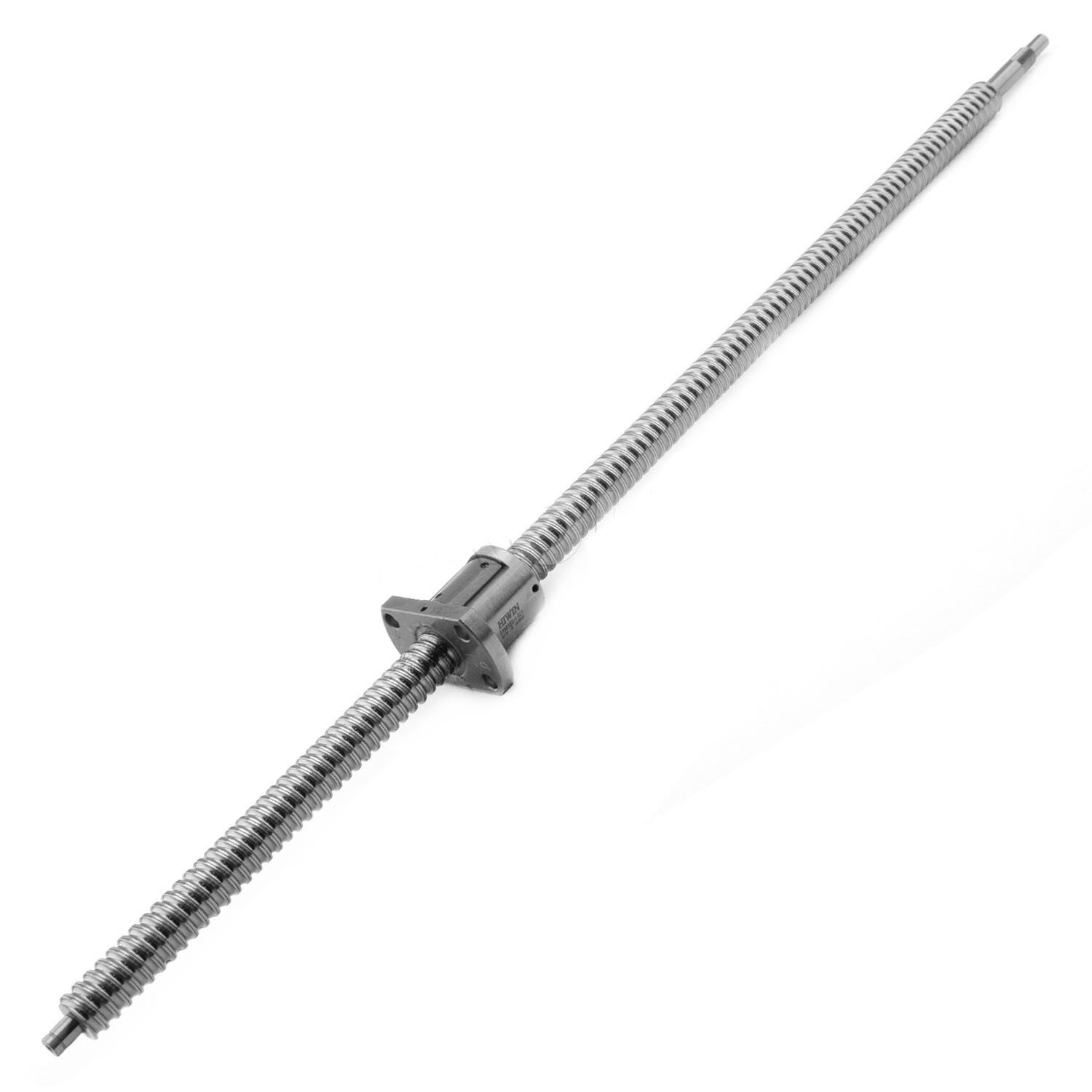

Шариковинтовая передача HIWIN R14-4C1-FSZ-460-513-0.052

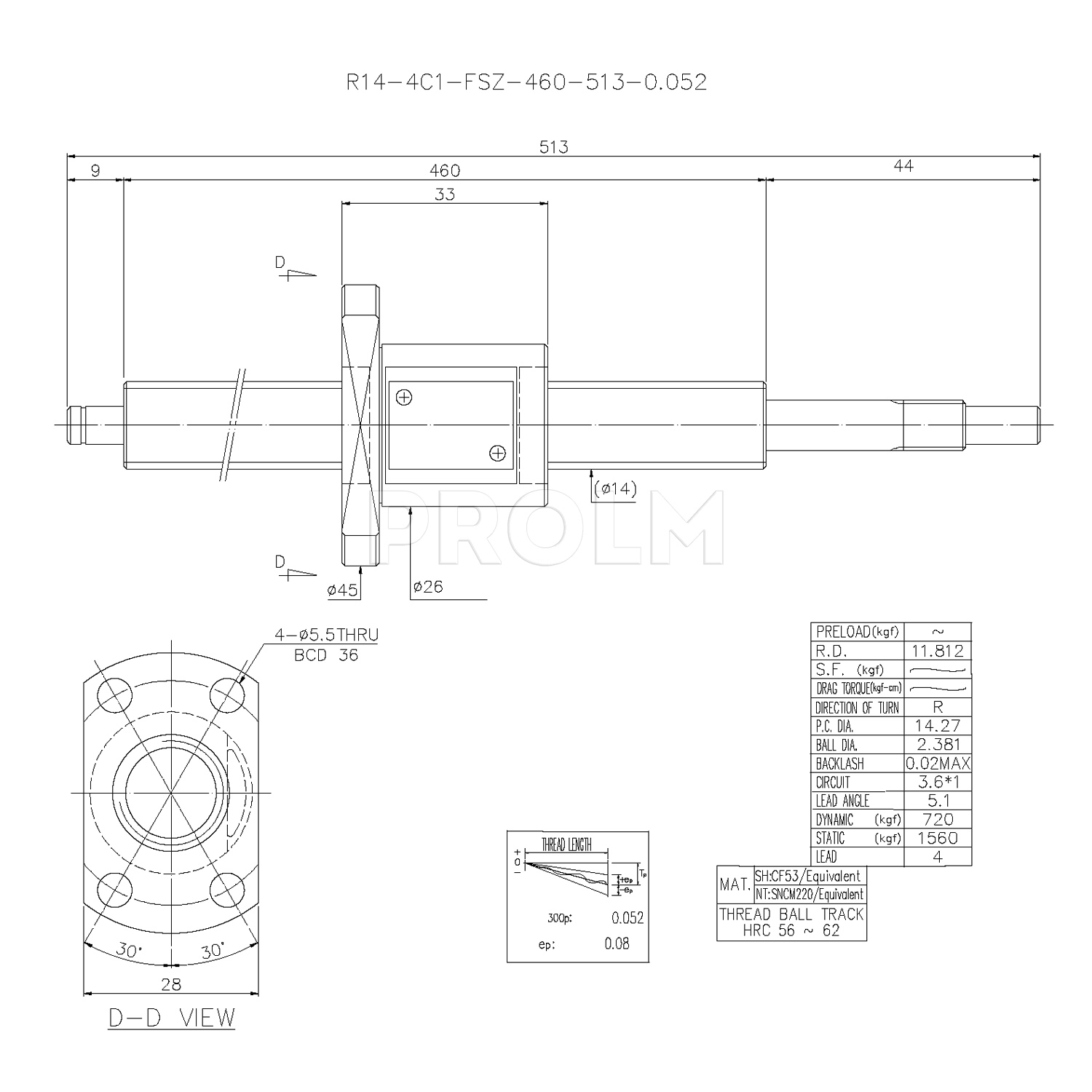

Шариковинтовой привод R14-4C1-FSZ-460-513-0.052 производства компании HIWIN включает в себя одну гайку R14-4C1-FSZ и винт R14-4-0.052 (R14-4-460-513-0.052). Диаметр винта ШВП - 14 мм, шаг - 4 мм. Динамическая нагрузка на привод – 720 кгс, статическая нагрузка – 1560 кгс. Зазор в паре - 0.02 мм max, без предварительного натяга. Термическая обработка - закалка ТВЧ. Твердость дорожек качения - 56-62 HRC. Масса изделия: 0.710 кг.

Дополнительные характеристики элементов шариковинтовой пары:

Гайка R14-4C1-FSZ серии Super Z:

• диаметр шариков - 2.381 мм;
• тип исполнения механизма рециркуляции - C (рециркуляция через внешнюю трубку);
• число циркулирующих контуров - 1;
• число рабочих витков шариковой дорожки - 3,5х1;
• материал гайки - SNCM220 или эквивалентный;

Винт R14-4-0.052 (R14-4-460-513-0.052):

• тип резьбы - правосторонний;
• общая длина винта - 513 мм;
• длина резьбовой части - 460 мм;
• точность исполнения - 0,052 мкм на 300 мм хода (класс точности C7);
• материал винта - CF53 или эквивалентный.

Особенностью ШВП HIWIN R14-4C1-FSZ-460-513-0.052 является плавность и бесшумность хода, перемещение с высокой точностью и быстродействием. Указанная модель находит широкое применение в 3D-принтерах.

Внимание: шариковинтовая передача поставляется в собранном виде, не рекомендуем свинчивать гайку без съемной втулки, так как это приведет к выпадению шариков.
