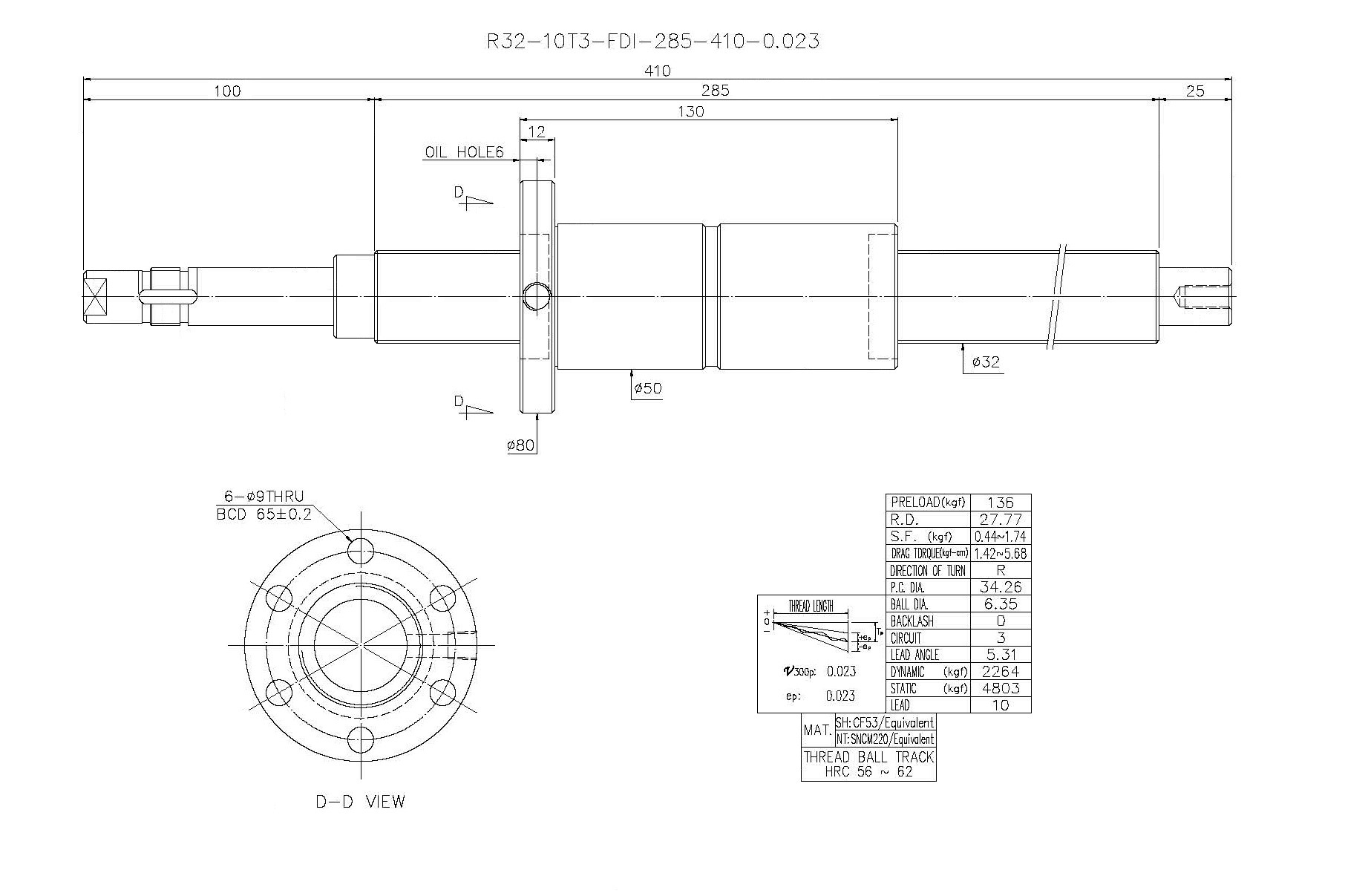

Шариковинтовая передача HIWIN R32-10T3-FDI-285-410-0.023

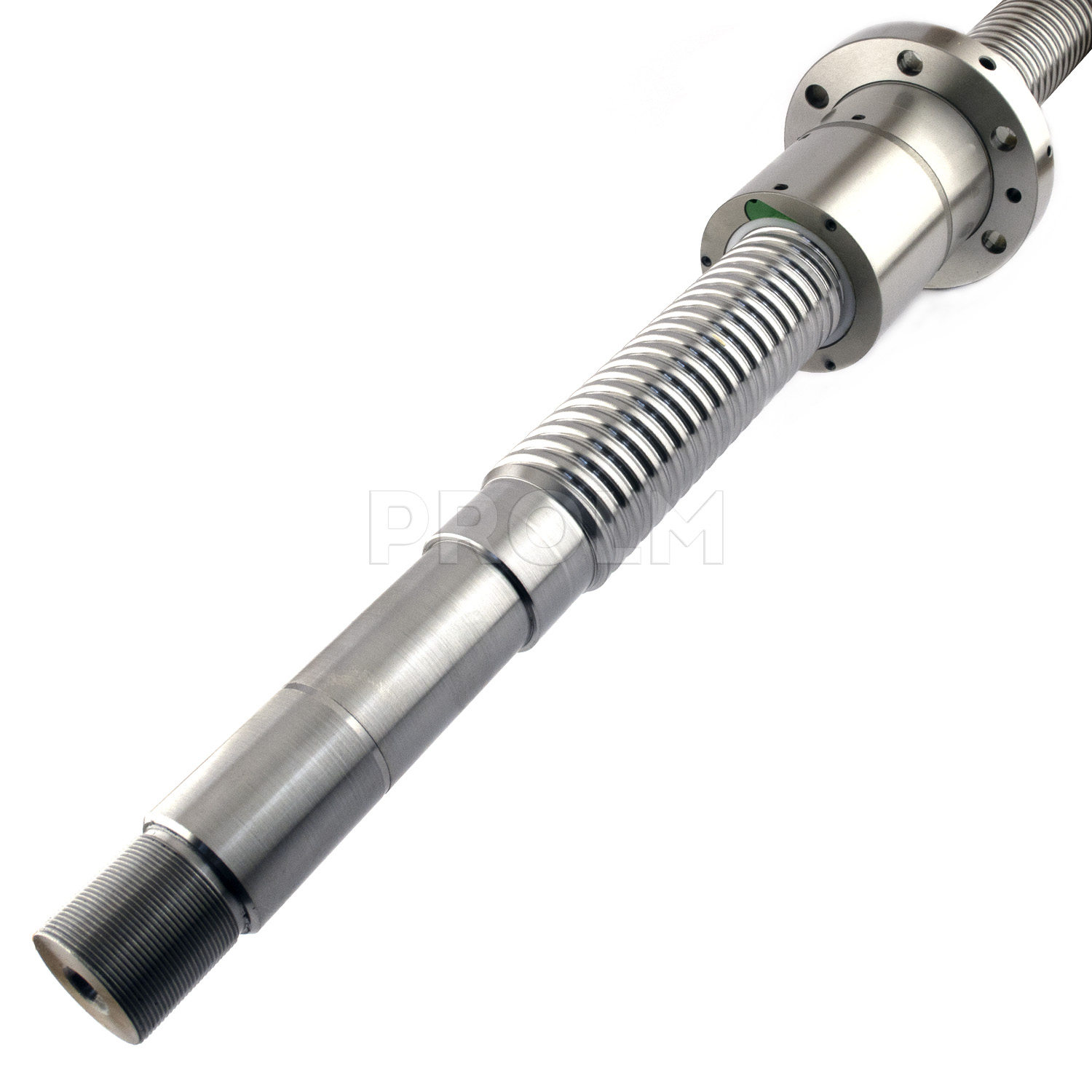

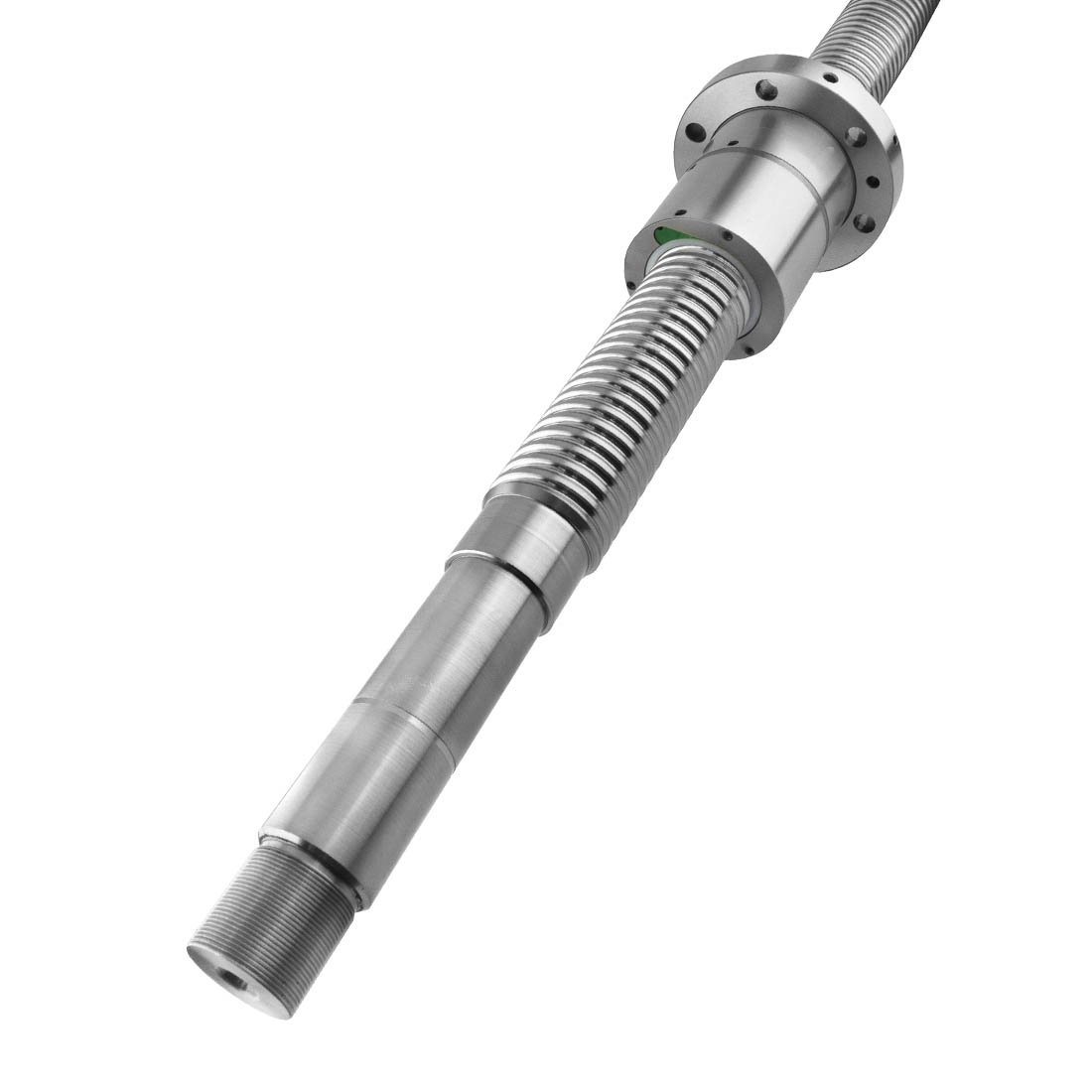

Шариковинтовой привод R32-10T3-FDI-285-410-0.023 производства компании HIWIN включает в себя одну гайку R32-10T3-FDI и винт R32-10-0.023 (R32-10-285-410-0.023).

• Диаметр винта ШВП - 32 мм, шаг - 10 мм.
• Динамическая нагрузка на привод - 2264 кгс, статическая нагрузка - 4803 кгс.
• Термическая обработка - закалка ТВЧ.
• Твердость дорожек качения - 56-62 HRC.

Дополнительные характеристики элементов шариковинтовой пары:

Гайка R32-10T3-FDI:

• количество заходов - 1;
• диаметр шариков - 6.35 мм;
• тип исполнения механизма рециркуляции - T (одновитковая рециркуляция с помощью возвратного колпачка);
• число циркулирующих контуров - 3;
• число рабочих витков на каждый контур - 1;
• материал гайки - SNCM220 или эквивалентный.

Винт R32-10-0.023 (R32-10-285-410-0.023):

• количество заходов - 1;
• тип резьбы - правосторонний;
• общая длина винта - 285 мм;
• длина резьбовой части - 410 мм;
• точность исполнения - 0.023 мкм на 300 мм хода (класс точности C6);
• материал винта – CF53 или эквивалентный.

Особенностью ШВП HIWIN R32-10T3-FDI-285-410-0.023 является плавность и бесшумность хода, перемещение с высокой точностью и быстродействием.

Внимание: шариковинтовая передача поставляется в собранном виде, не рекомендуем свинчивать гайку без съемной втулки, так как это приведет к выпадению шариков.
