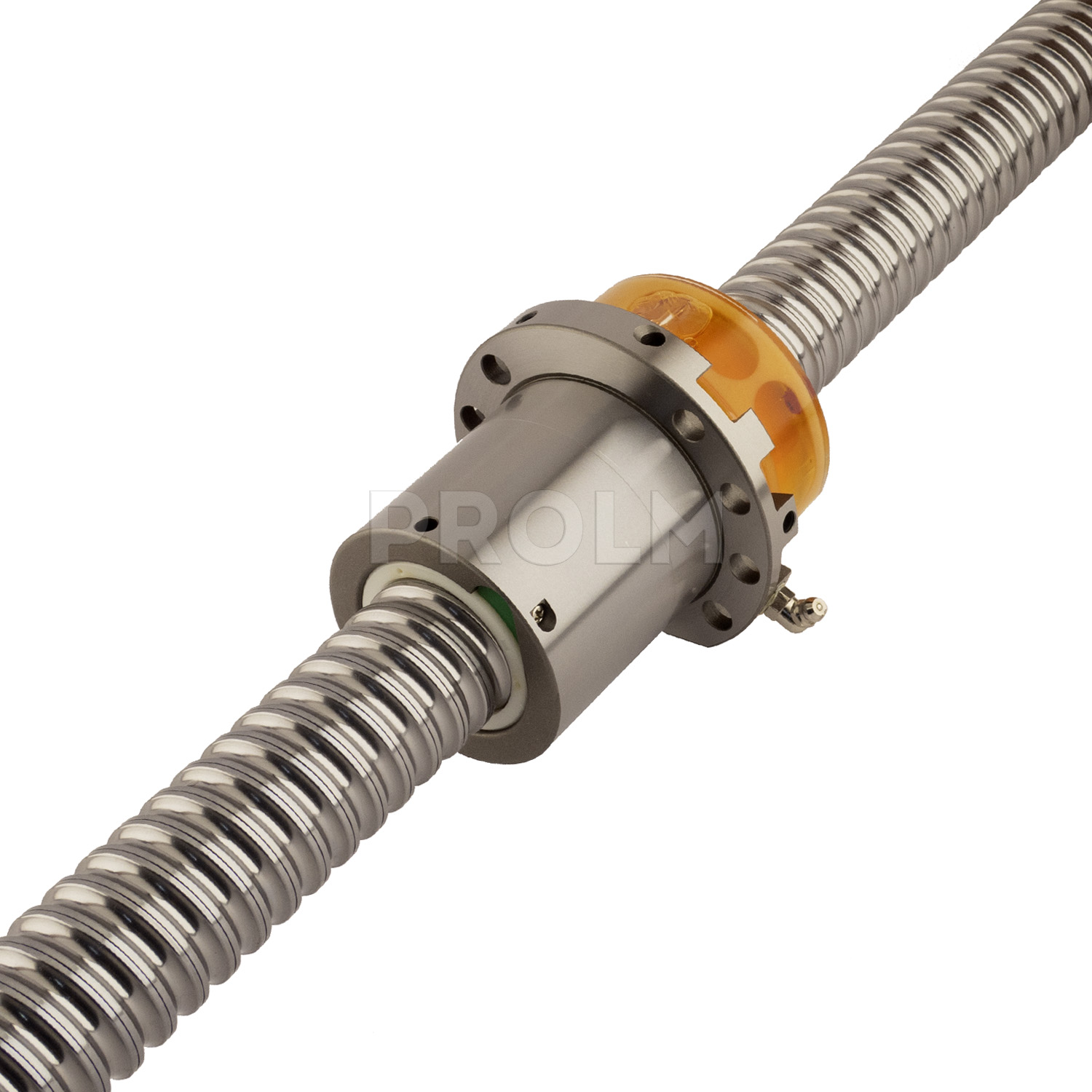

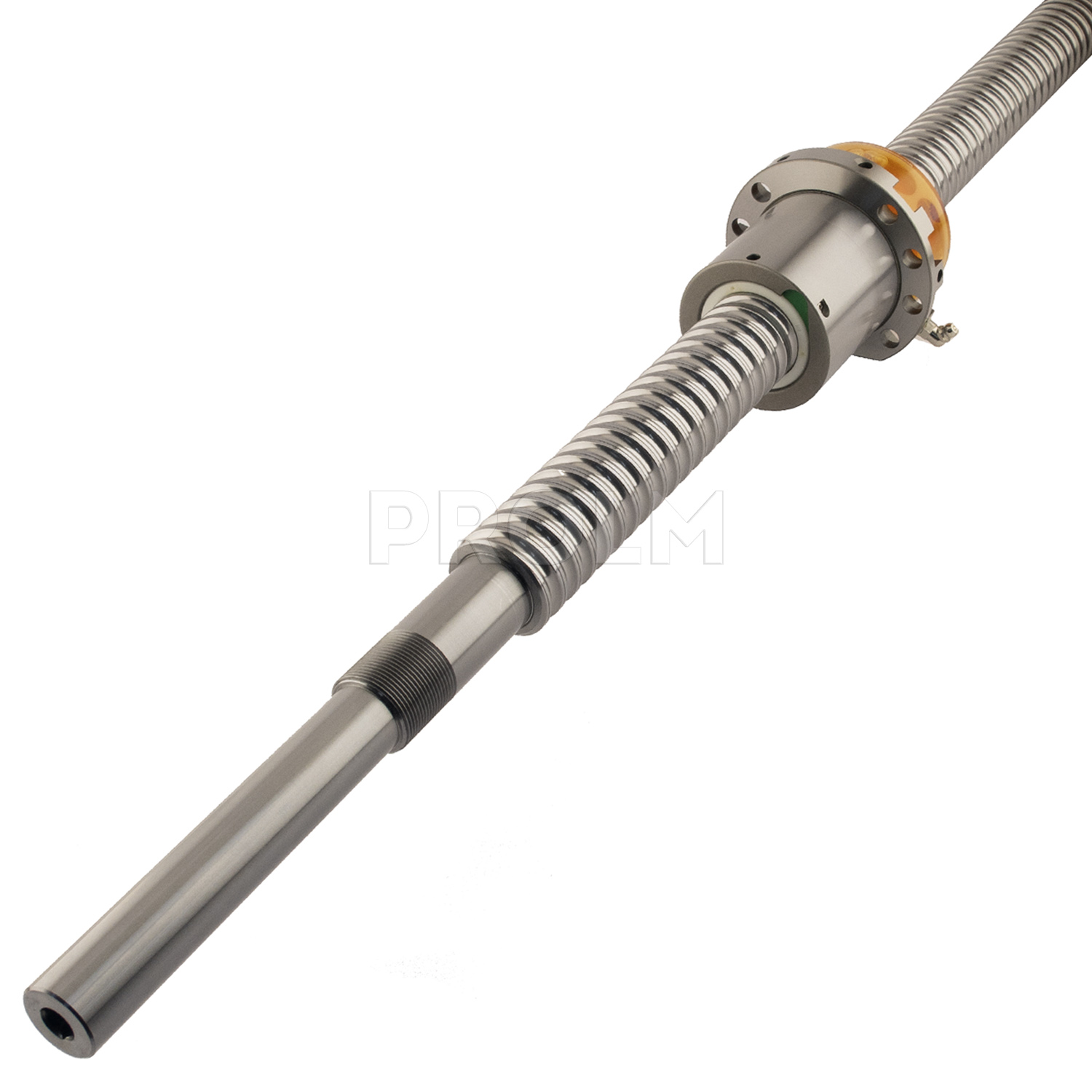

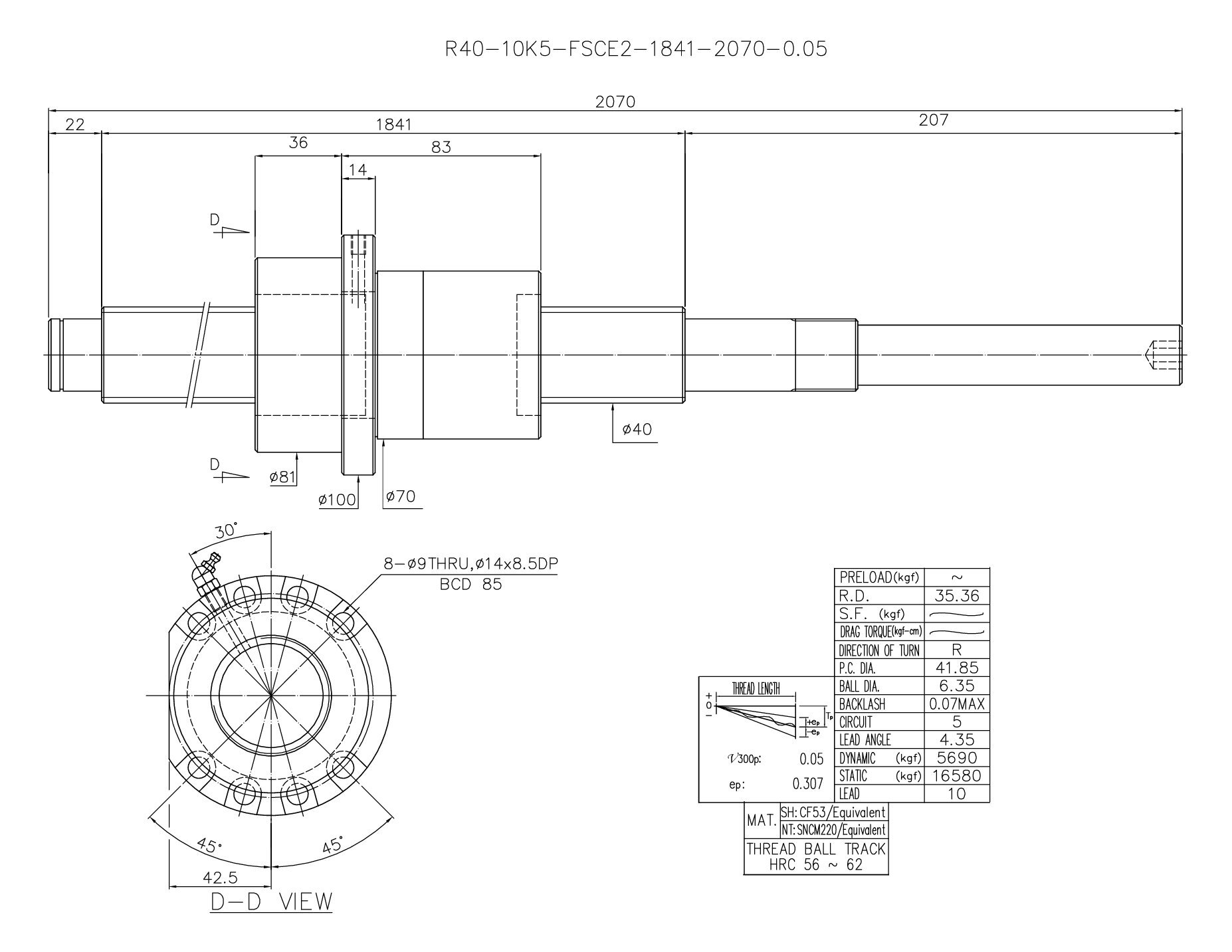

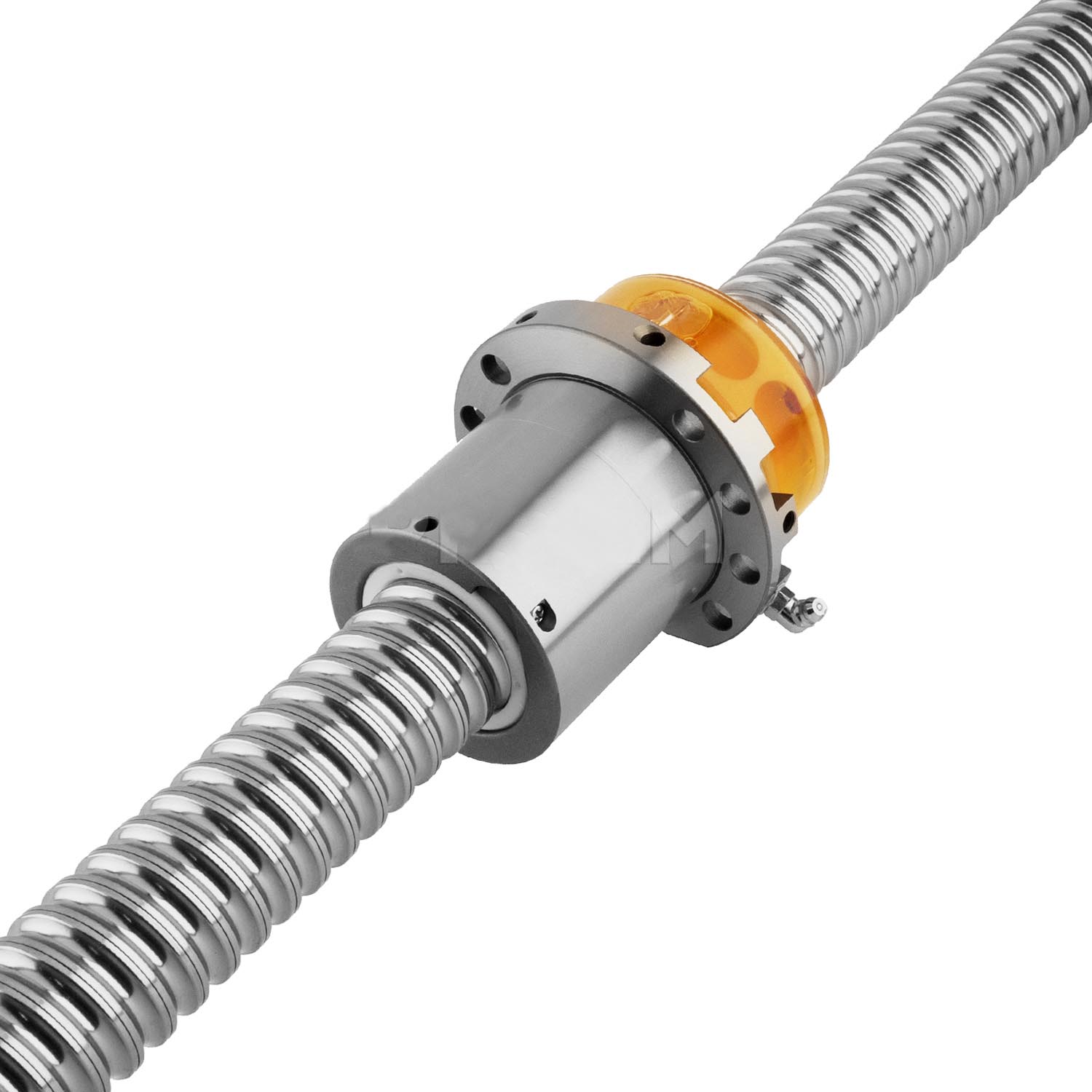

Шариковинтовая передача HIWIN R40-10K5-FSCE2-1841-2070-0.05

Шариковинтовой привод R40-10K5-FSCE2-1841-2070-0.05 производства компании HIWIN включает в себя одну гайку R40-10K5-FSCE2 и винт R40-10-0.05 (R40-10-1841-2070-0.05).

• Диаметр винта ШВП - 40 мм, шаг - 10 мм.
• Динамическая нагрузка на привод - 5690 кгс, статическая нагрузка - 16580 кгс.
• Термическая обработка - закалка ТВЧ.
• Твердость дорожек качения - 56-62 HRC.

Дополнительные характеристики элементов шариковинтовой пары:

Гайка R40-10K5-FSCE2:

• количество заходов - 1;
• диаметр шариков - 6,35 мм;
• тип исполнения механизма рециркуляции - K (одноконтурная рециркуляция сквозь тело гайки);
• число циркулирующих контуров - 1;
• число рабочих витков на каждый контур - 5;
• E2 - смазочный картридж;
• материал гайки - SNCM220 или эквивалентный.

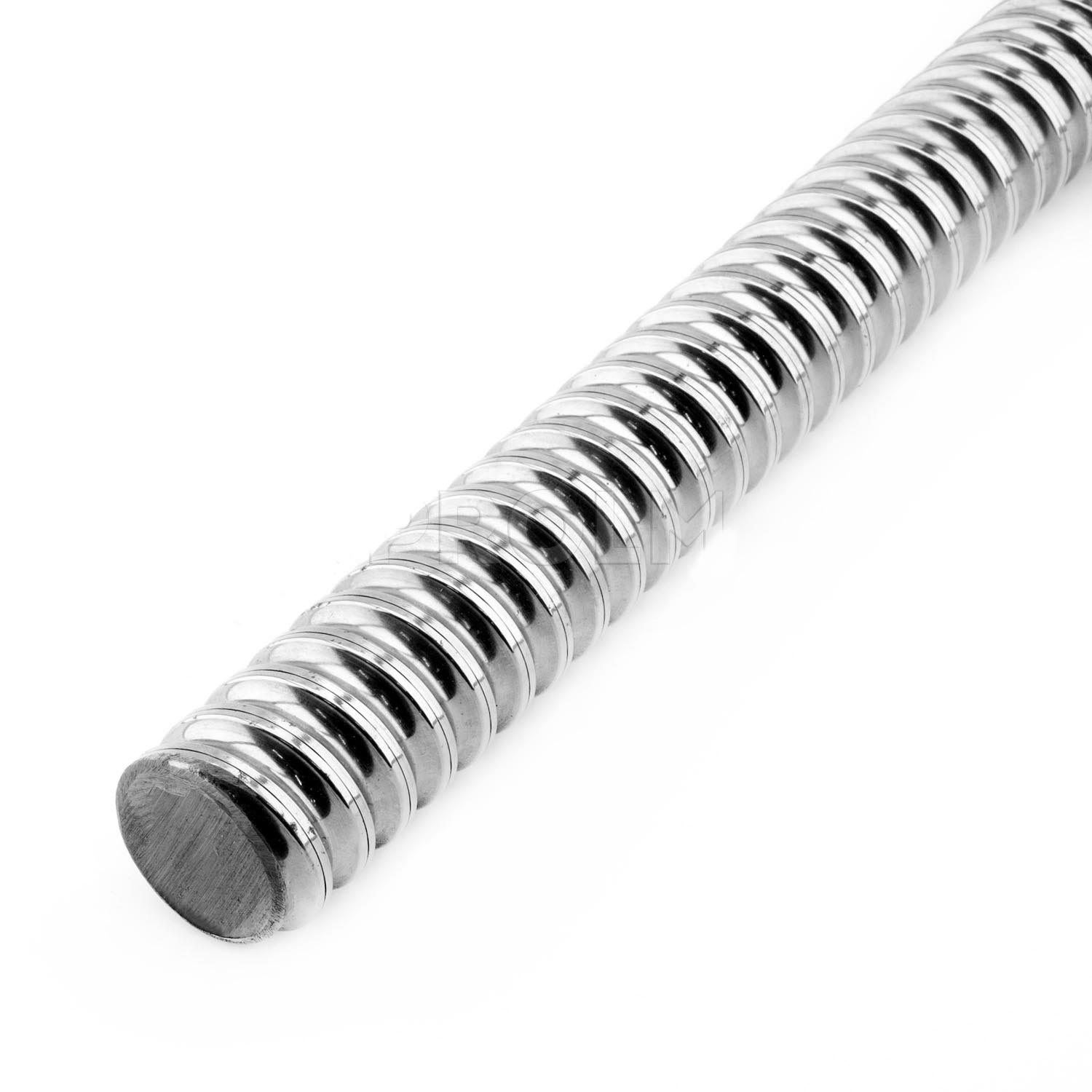

Винт R40-10-0.05 (R40-10-1841-2070-0.05):

• количество заходов - 1;
• тип резьбы - правосторонний;
• общая длина винта - 2070 мм;
• длина резьбовой части - 1841 мм;
• точность исполнения - 0.05 мкм на 300 мм хода (класс точности C7);
• материал винта - CF53 или эквивалентный.

Особенностью ШВП HIWIN R40-10K5-FSCE2-1841-2070-0.05 является плавность и бесшумность хода, перемещение с высокой точностью и быстродействием.

Внимание: шариковинтовая передача поставляется в собранном виде, не рекомендуем свинчивать гайку без съемной втулки, так как это приведет к выпадению шариков.
