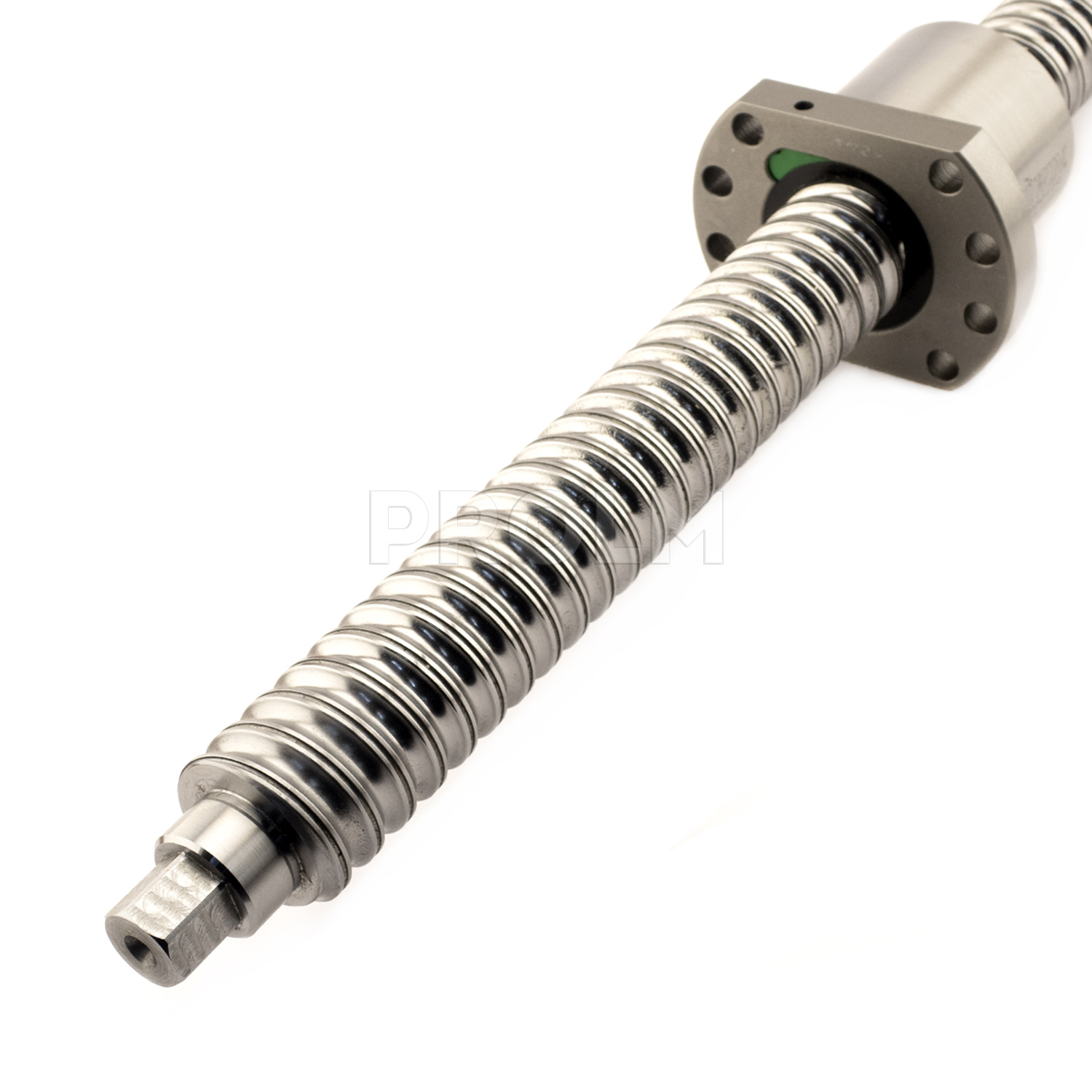

Шариковинтовая передача RBS-R15-5K4-FSCNW-342-400-0.05

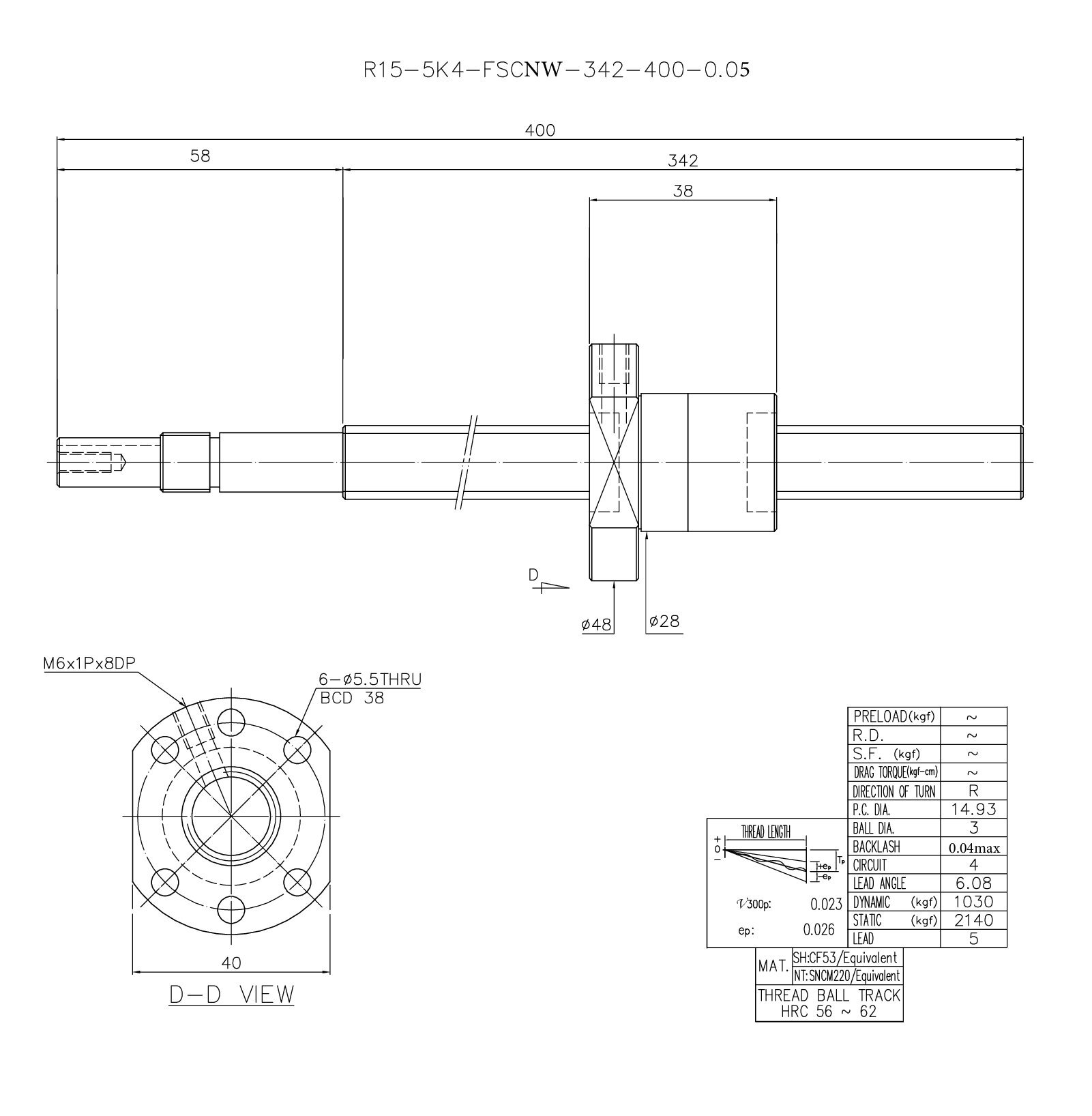

Шариковинтовой привод R15-5K4-FSCNW-342-400-0.05 производства компании HIWIN включает в себя одну гайку R15-5K4-FSCNW и винт R15-5-0.05 (R15-5-342-400-0.05).

• Диаметр винта ШВП - 15 мм, шаг - 5 мм.
• Динамическая нагрузка на привод - 1030 кгс, статическая нагрузка - 2140 кгс.
• Термическая обработка - закалка ТВЧ.
• Твердость дорожек качения - 56-62 HRC.

Дополнительные характеристики элементов шариковинтовой пары:

Гайка R15-5K4-FSCNW:

• количество заходов - 1;
• диаметр шариков - 3 мм;
• тип исполнения механизма рециркуляции - K (одноконтурная рециркуляция сквозь тело гайки);
• число циркулирующих контуров - 1;
• число рабочих витков на каждый контур - 4;
• NW - контактное резиновое уплотнение;
• материал гайки - SNCM220 или эквивалентный.

Винт R15-5-0.05 (R15-5-342-400-0.05):

• количество заходов - 1;
• тип резьбы - правосторонний;
• общая длина винта - 400 мм;
• длина резьбовой части - 342 мм;
• точность исполнения - 0.05 мкм на 300 мм хода (класс точности C7);
• материал винта - CF53 или эквивалентный.

Особенностью ШВП HIWIN R15-5K4-FSCNW-342-400-0.05 является плавность и бесшумность хода, перемещение с высокой точностью и быстродействием.

Внимание: шариковинтовая передача поставляется в собранном виде, не рекомендуем свинчивать гайку без съемной втулки, так как это приведет к выпадению шариков.
