Артикул:
R40-5T4-SSI-1007-1222-0.012

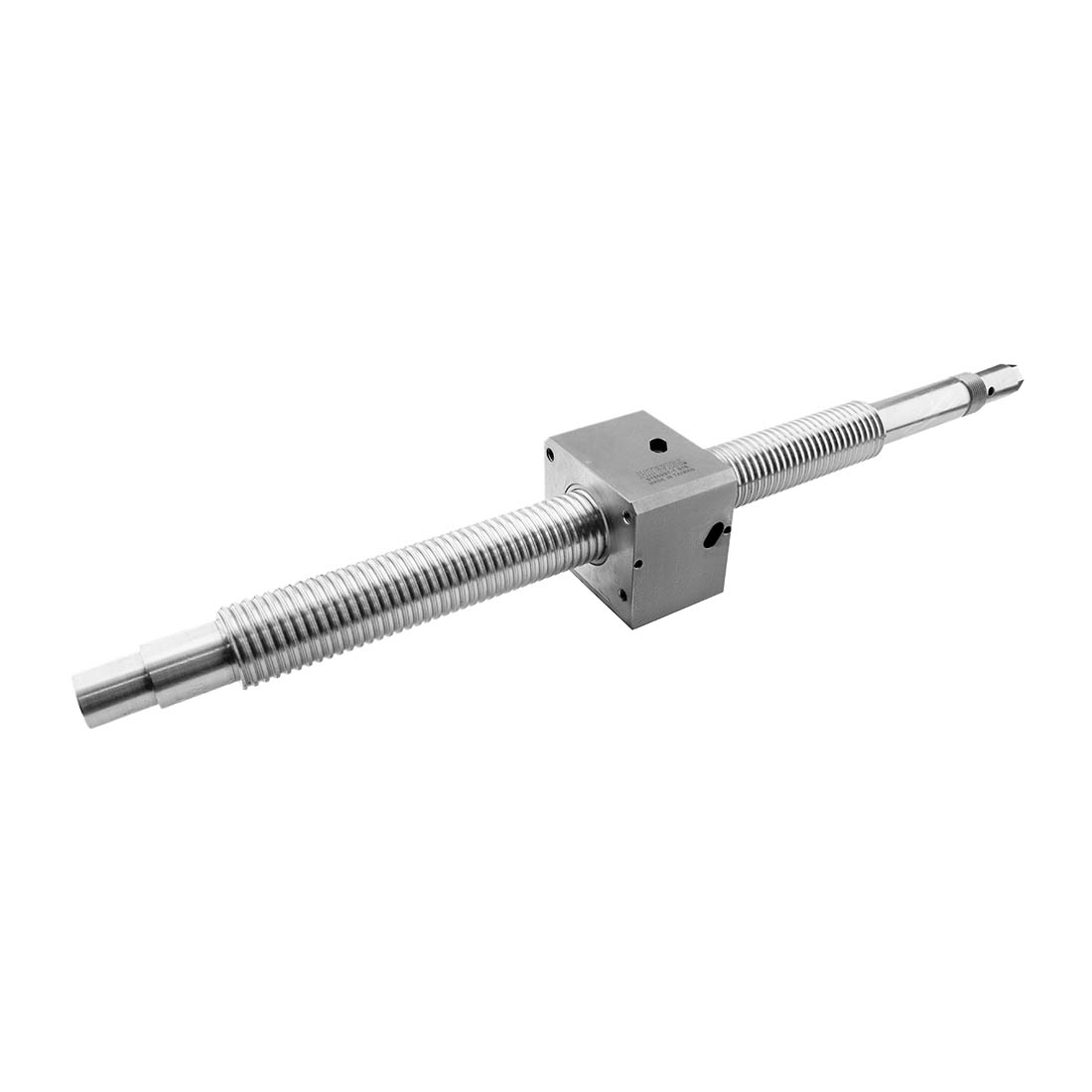

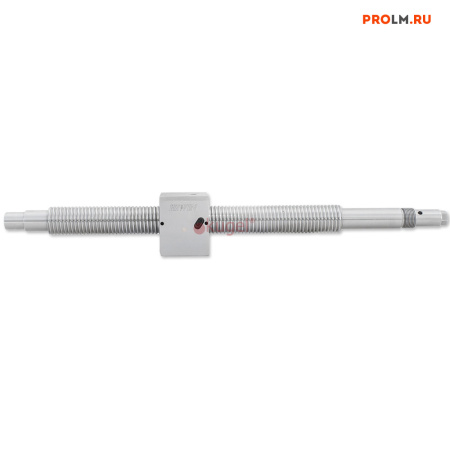

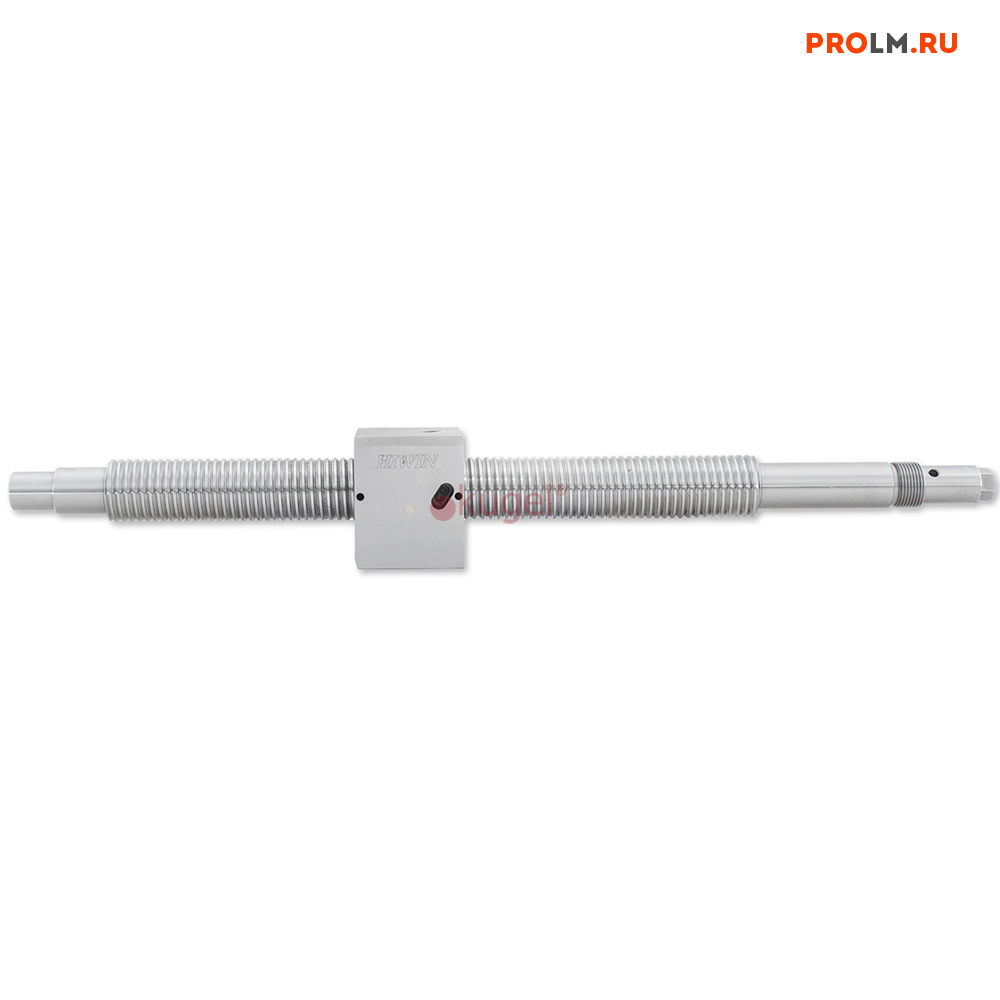

Шариковинтовой привод R40-5T4-SSI-1007-1222-0.012 производства компании HIWIN включает в себя одну гайку и винт. Диаметр винта ШВП - 40 мм, шаг - 5 мм. Масса изделия - 14 кг.
Дополнительные характеристики элементов шариковинтовой пары:
Гайка:
- серия - SSI;
- система возврата шариков - T4;
Винт:
- тип резьбы - R;
- общая длина винта - 1222 мм;
- длина резьбовой части - 1007 мм;
- точность исполнения - 0,012 мкм на 300 мм хода;
*Внимание: шариковинтовая передача поставляется в собранном виде! Не рекомендуем свинчивать гайку без съемной втулки, так как это приведет к выпадению шариков.
|
Номинальный диаметр, мм
|
40 |
|
Тип резьбы
|
R (правосторонняя) |
|
Шаг резьбы, мм
|
5 |
|

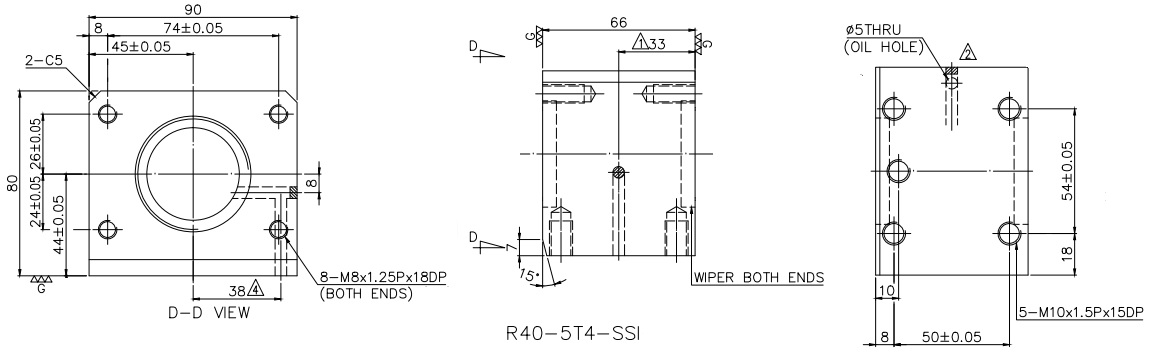

Тип гайки
|
SSI |
|
Конструкция гайки
|
T4 |
|
Длина резьбовой части винта, мм
|
1007 |
|
Общая длина винта, мм
|
1222 |
|
Погрешность перемещения на 300 мм рабочего хода, мм
|
0,012 |
|
Типоразмер ШВП
|
R40-5 |
|
Длина, мм
|
1222 |
|
Ширина, мм
|
90 |
|
Высота, мм
|
80 |
|
Вес, кг
|
14 |
|
Страна производства
|
ТАЙВАНЬ (КИТАЙ) |
