Шариковинтовая передача HIWIN 2RL40-30K4-2DRSC-504-699-0.023

*Полное описание продукта и его свойства изложены в каталогах (русский и английский языки).

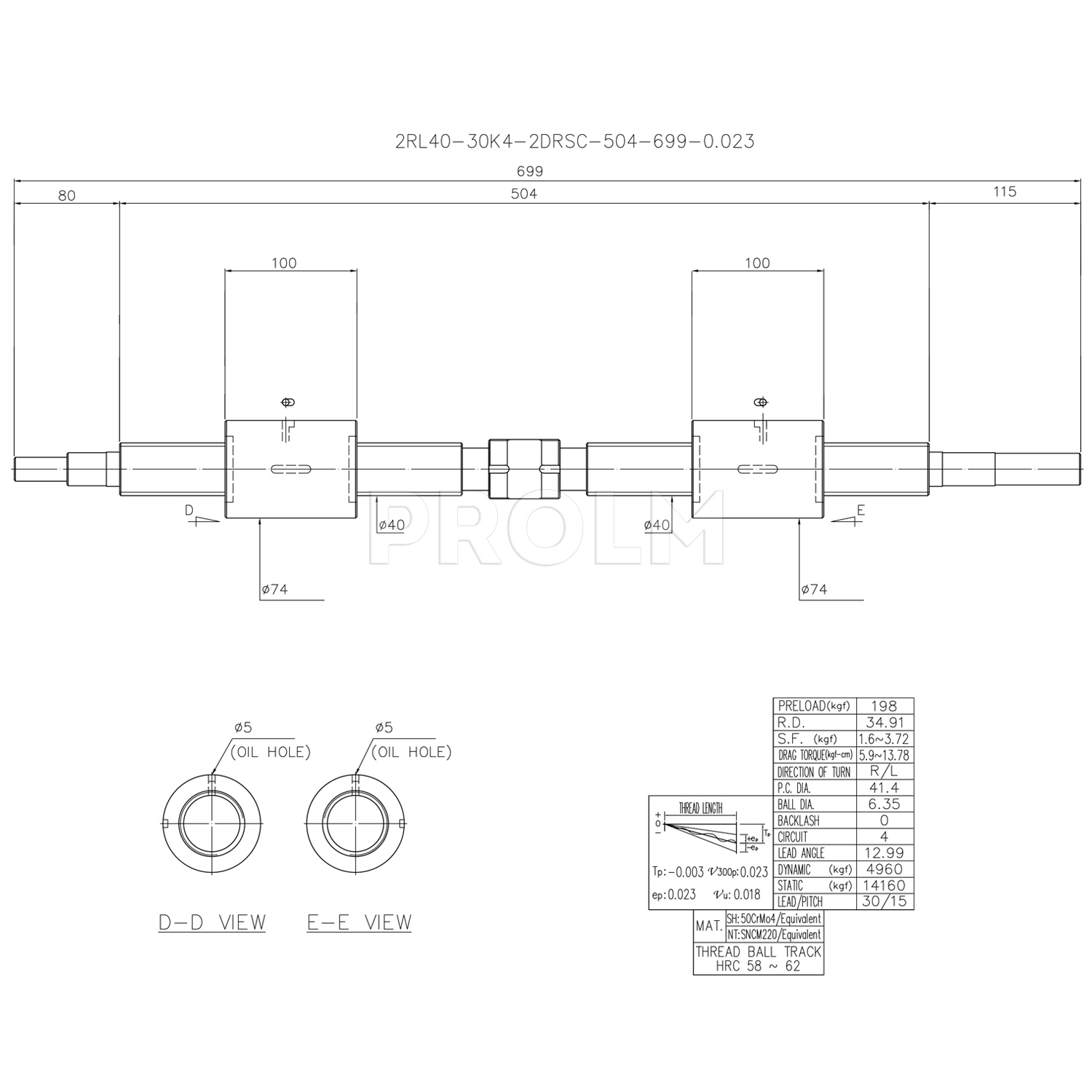

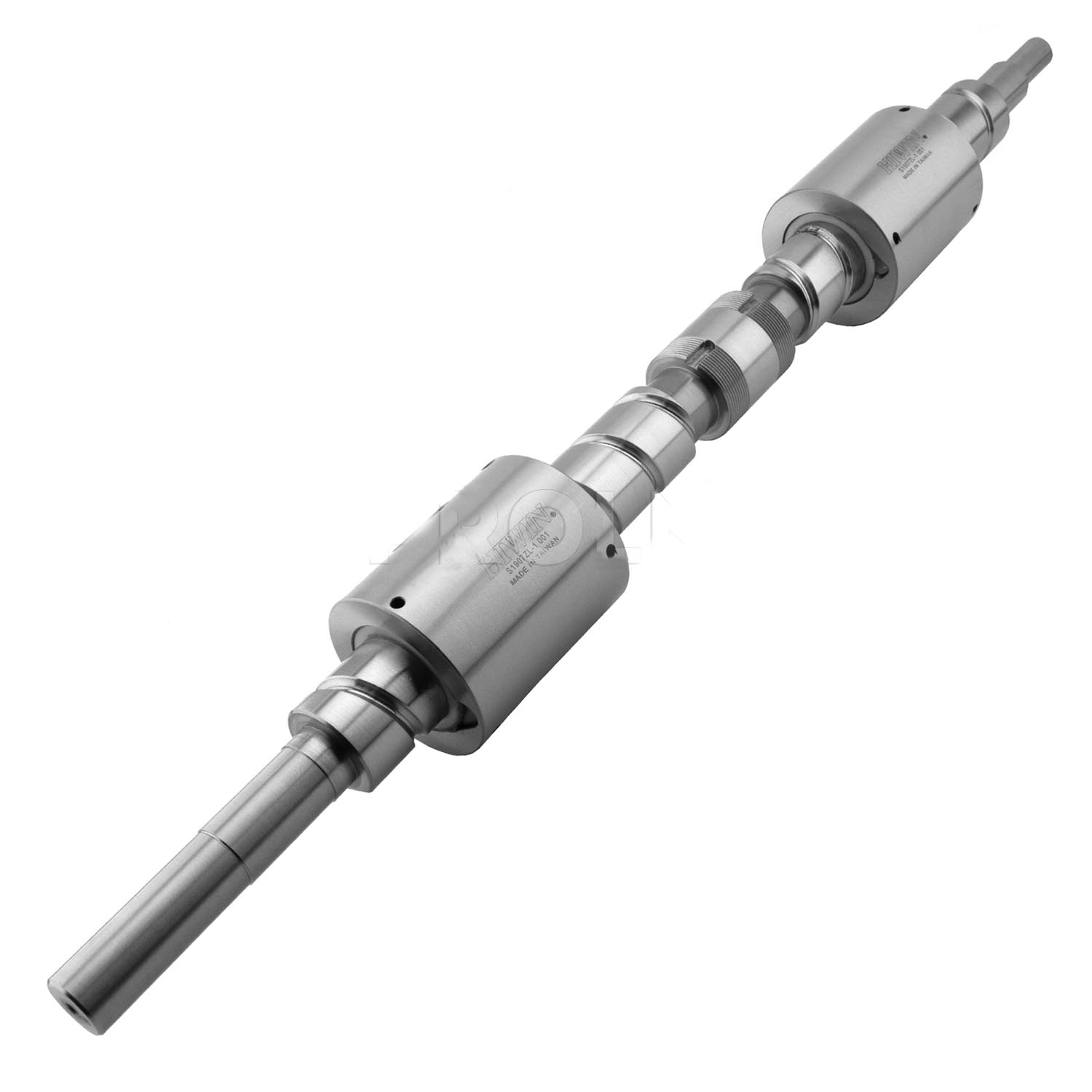

Шариковинтовой привод 2RL40-30K4-2DRSC-504-699-0.023 производства компании HIWIN включает в себя две гайки 2RL40-30K4-DRSC и винт 2RL40-30-0.023 (2RL40-30-504-699-0.023).

Характеристики:

• диаметр винта ШВП - 40 мм;
• шаг - 30 мм.
• динамическая нагрузка на привод - 4960 кгс;
• статическая нагрузка - 14160 кгс;
• предварительный натяг - 198 кгс;
• термическая обработка - закалка ТВЧ;
• твердость дорожек качения - 58-62 HRC.

Дополнительные характеристики элементов шариковинтовой пары:

Гайка 2RL40-30K4-2DRSC:

• количество заходов - 2;
• диаметр шариков - 6.35 мм;
• тип исполнения механизма рециркуляции - K (одноконтурная рециркуляция сквозь тело гайки);
• число циркулирующих контуров - 1;
• число рабочих витков на каждый контур - 4;
• материал гайки - SNCM220 или эквивалентный.

Винт 2RL40-30-0.023 (2RL40-30-504-699-0.023):

• тип резьбы - правосторонний и левосторонний;
• общая длина винта - 699 мм;
• длина резьбовой части - 504 мм;
• точность исполнения - 0.023 мкм на 300 мм хода (класс точности C5);
• материал винта - 50CrMo4 или эквивалентный.

Особенностью ШВП HIWIN 2RL40-30K4-2DRSC-504-699-0.023 является плавность и бесшумность хода, перемещение с высокой точностью и быстродействием.

*Внимание: шариковинтовая передача поставляется в собранном виде! Не рекомендуем свинчивать гайку без съемной втулки, так как это приведет к выпадению шариков.
