*Полное описание продукта и его свойства изложены в каталогах (русский и английский языки).

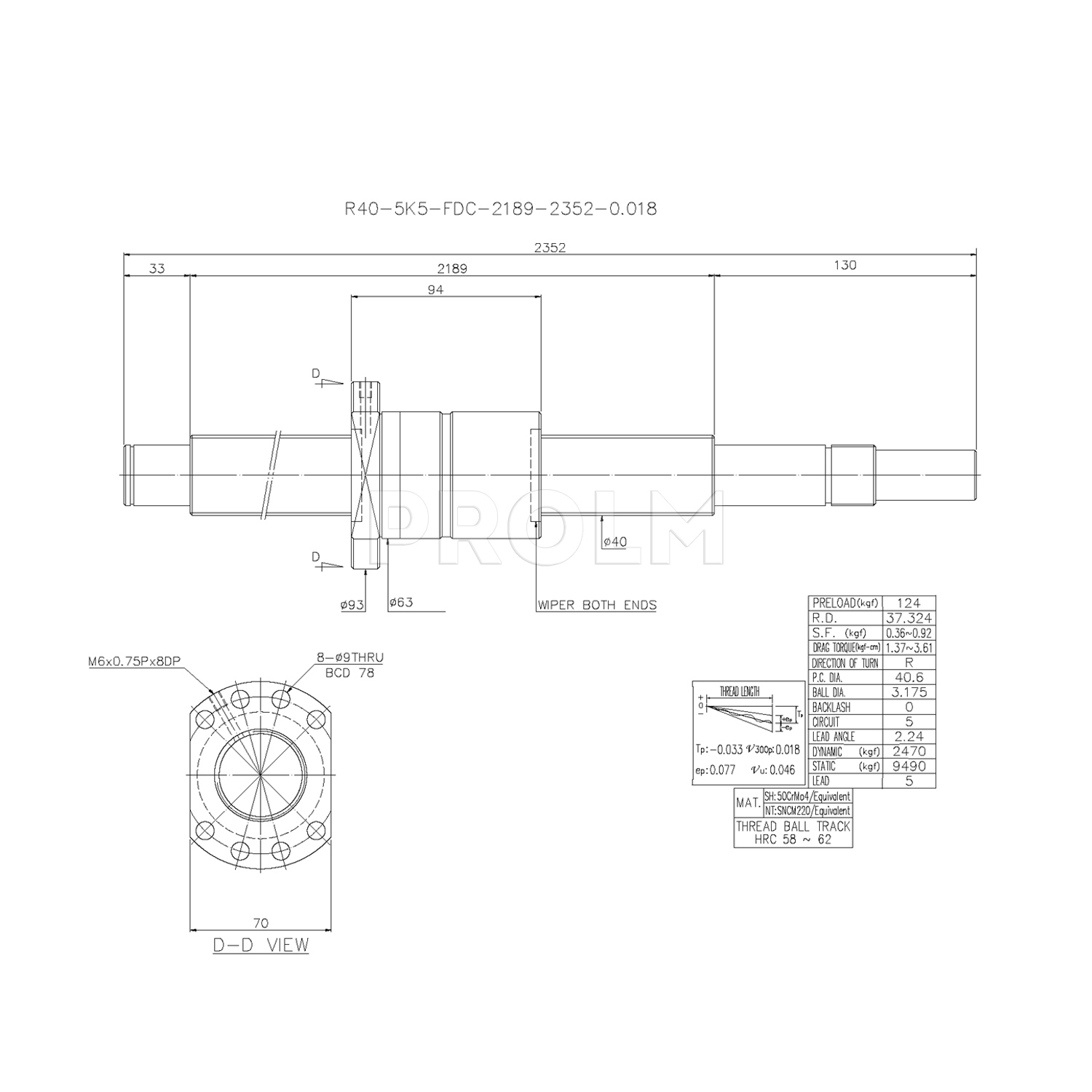

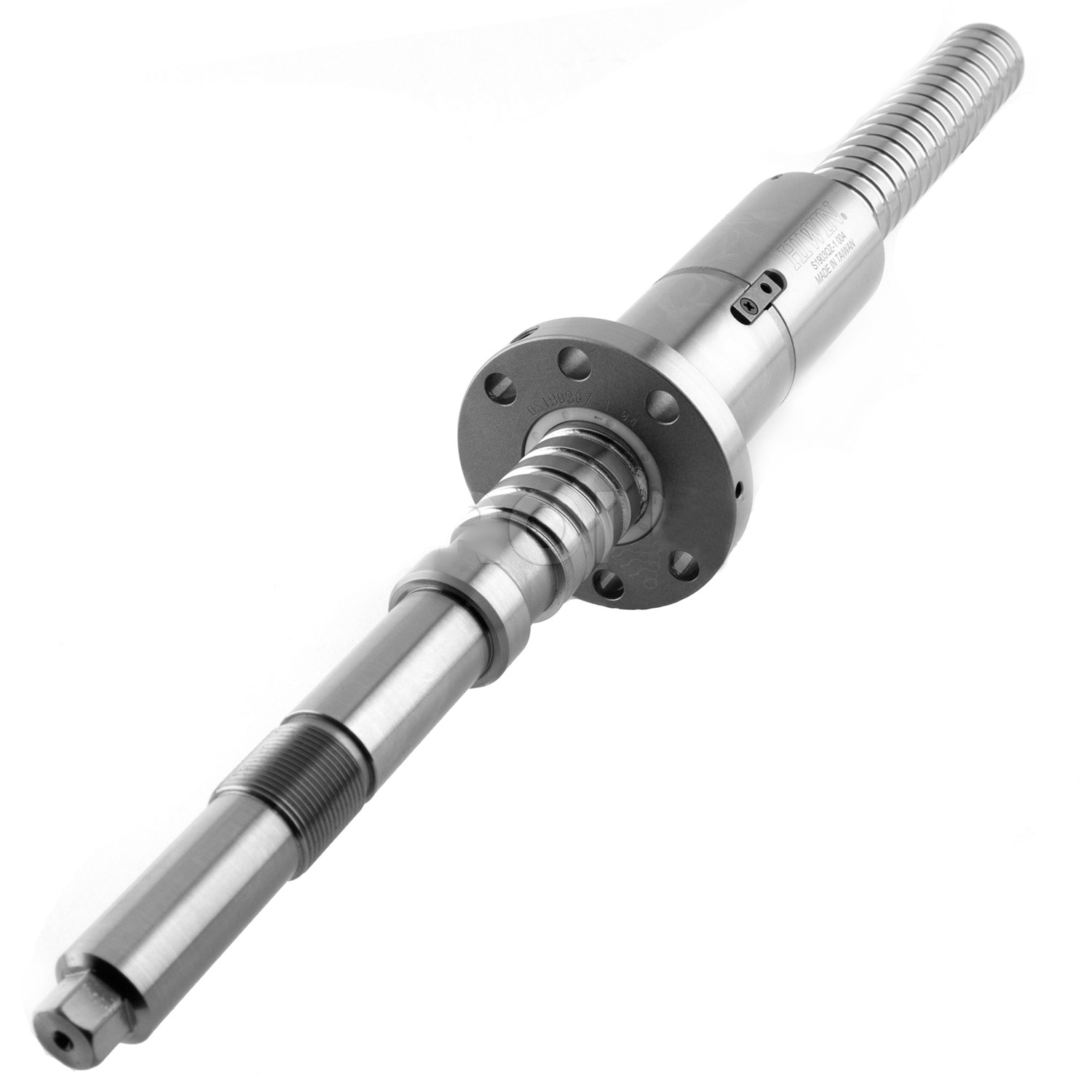

Шариковинтовой привод R40-5K5-FDC-2189-2352-0.018 производства компании HIWIN включает в себя одну гайку R40-5K5-FDC и винт R40-5-0.018 (R40-5-2189-2352-0.018).
- диаметр винта ШВП - 40 мм;
- шаг - 5 мм;
- динамическая нагрузка на привод - 2470 кгс;
- статическая нагрузка - 9490 кгс;
- предварительный натяг - 124 кгс;
- термическая обработка - закалка ТВЧ;
- твердость дорожек качения - 58-62 HRC;
- масса изделия: 22.250 кг.
Дополнительные характеристики элементов шариковинтовой пары:
Гайка R40-5K5-FDC:
- диаметр шариков - 3.175 мм;
- тип исполнения механизма рециркуляции - K (одноконтурная рециркуляция сквозь тело гайки);
- число циркулирующих контуров - 1;
- число рабочих витков на каждый контур - 5;
- материал гайки - SNCM220 или эквивалентный.
Винт R40-5-0.018 (R40-5-2189-2352-0.018):
- тип резьбы - правосторонний;
- общая длина винта - 2352 мм;
- длина резьбовой части - 2189 мм;
- точность исполнения - 0.018 мкм на 300 мм хода (класс точности C5);
- материал винта - 50CrMo4 или эквивалентный.
Особенностью ШВП HIWIN R40-5K5-FDC-2189-2352-0.018 является плавность и бесшумность хода, перемещение с высокой точностью и быстродействием. Указанная модель применяется в станке шлицешлифовальном с ЧПУ ВЗ-729Ф4-02 (ось X) производства “ВИЗАС”.
*Внимание: шариковинтовая передача поставляется в собранном виде! Не рекомендуем свинчивать гайку без съемной втулки, так как это приведет к выпадению шариков.
|
Номинальный диаметр, мм
|
40 |
|
Тип резьбы
|
R (правосторонняя) |
|
Шаг резьбы, мм
|
5 |
|
Погрешность перемещения на 300 мм рабочего хода, мм
|
0,008 |
|
Конструкция гайки
|
K5 |
|
Тип гайки
|
FDC |
|
Общая длина винта, мм
|
2352 |
|
Длина резьбовой части винта, мм
|
2189 |
|
Длина, мм
|
2352 |
|
Ширина, мм
|
70 |
|
Высота, мм
|
93 |
|
Вес, кг
|
27 |
|
Страна производства
|
Тайвань |
