*Полное описание продукта и его свойства изложены в каталогах (русский и английский языки).

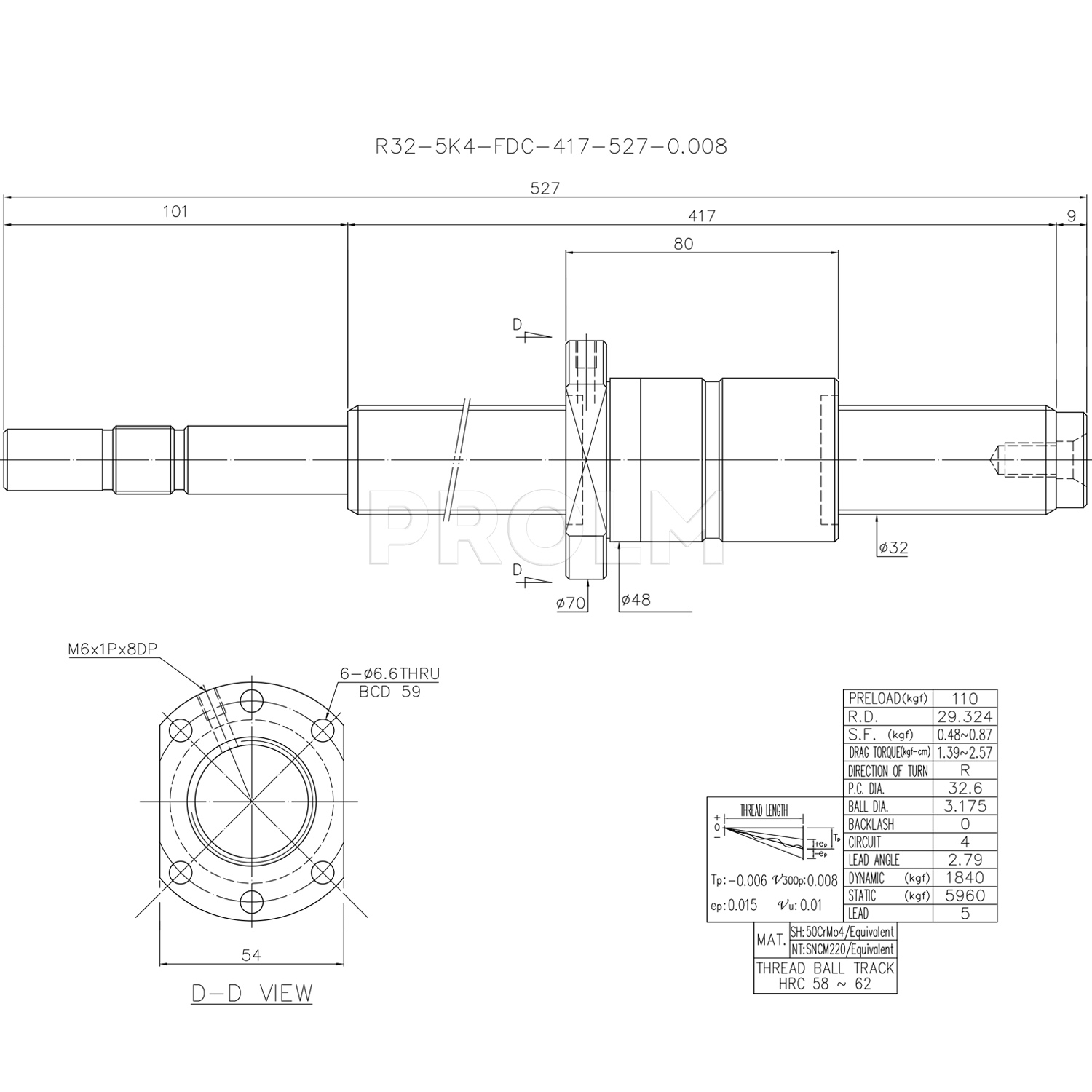

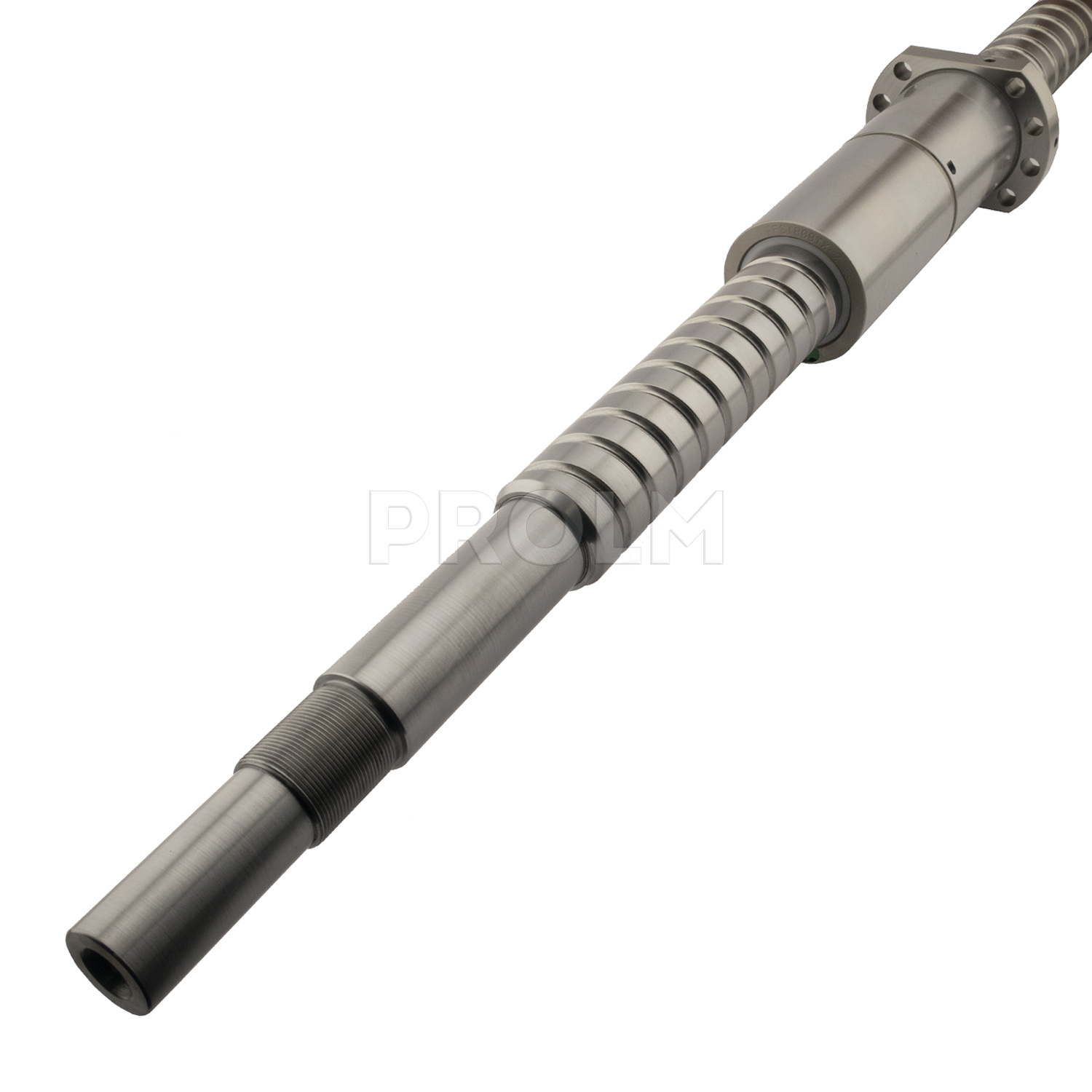

Шариковинтовой привод R32-5K4-FDC-417-527-0.008 производства компании HIWIN включает в себя одну гайку R32-5K4-FDC и винт R32-5-0.008 (R32-5-417-527-0.008).
- диаметр винта ШВП - 32 мм;
- шаг - 5 мм;
- динамическая нагрузка на привод - 1840 кгс;
- статическая нагрузка - 5960 кгс;
- предварительный натяг - 110 кгс;
- термическая обработка - закалка ТВЧ;
- твердость дорожек качения - 58-62 HRC.
Дополнительные характеристики элементов шариковинтовой пары:
Гайка R32-5K4-FDC:
- количество заходов – 1;
- диаметр шариков - 3.175 мм;
- тип исполнения механизма рециркуляции - K (одноконтурная рециркуляция сквозь тело гайки);
- число циркулирующих контуров - 1;
- число рабочих витков на каждый контур - 4;
- материал гайки - SNCM220 или эквивалентный.
Винт R32-5-0.008 (R32-5-417-527-0.008):
- тип резьбы - правосторонний;
- общая длина винта - 527 мм;
- длина резьбовой части - 417 мм;
- точность исполнения - 0.008 мкм на 300 мм хода (класс точности C3);
- материал винта – 50CrMo4 или эквивалентный.
Особенностью ШВП HIWIN R32-5K4-FDC-417-527-0.008 является плавность и бесшумность хода, перемещение с высокой точностью и быстродействием.
*Внимание: шариковинтовая передача поставляется в собранном виде! Не рекомендуем свинчивать гайку без съемной втулки, так как это приведет к выпадению шариков.
Номинальный диаметр, мм
|
32 |
Тип резьбы
|
R (правосторонняя) |
Шаг резьбы, мм
|
5 |
Погрешность перемещения на 300 мм рабочего хода, мм
|
0,008 |
Конструкция гайки
|
K4 |
Тип гайки
|
FDC |
Общая длина винта, мм
|
527 |
Длина резьбовой части винта, мм
|
417 |
Длина, мм
|
527 |
Ширина, мм
|
54 |
Высота, мм
|
70 |
Вес, кг
|
3.67 |
Страна производства
|
Тайвань |
