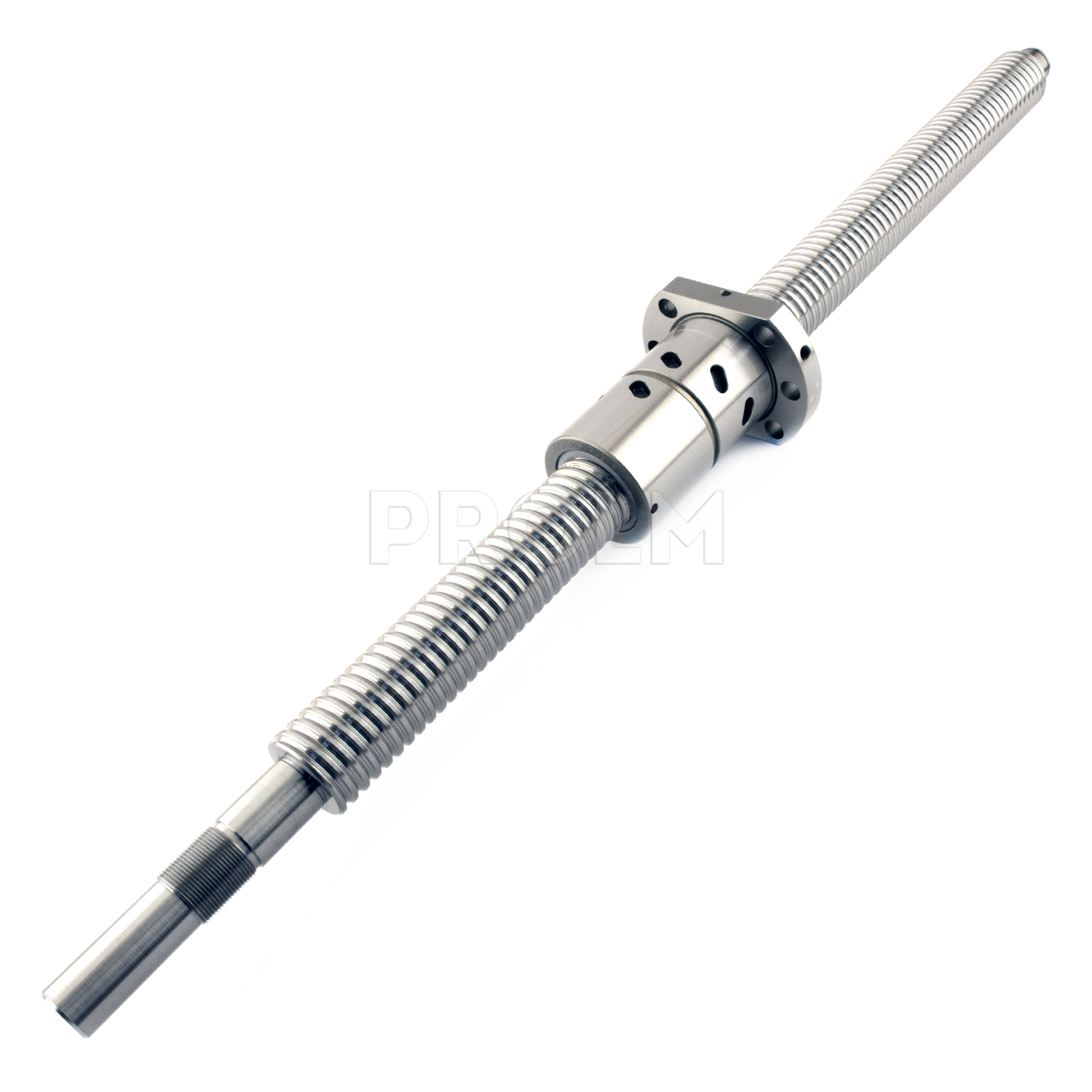

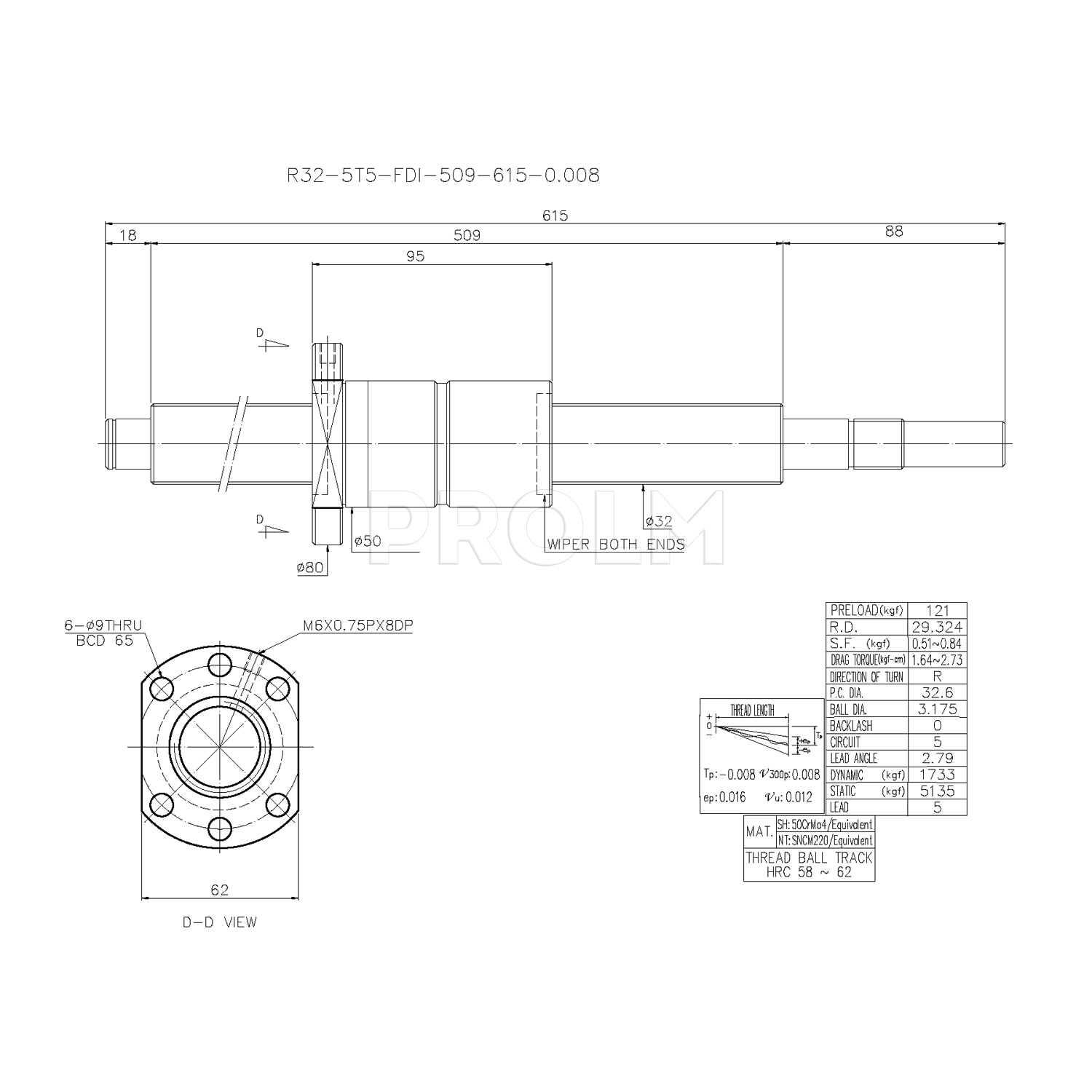

Шариковинтовой привод R32-5T5-FDI-509-615-0.008 производства компании HIWIN включает в себя одну гайку R32-5T5-FDI и винт R32-5-0.008 (R32-5-509-615-0.008).
- диаметр винта ШВП - 32 мм;
- шаг - 5 мм;
- динамическая нагрузка на привод - 1733 кгс;
- статическая нагрузка - 5135 кгс;
- предварительный натяг - 121 кгс;
- термическая обработка - закалка ТВЧ;
- твердость дорожек качения - 58-62 HRC;
- масса изделия - 4.230 кг.
Дополнительные характеристики элементов шариковинтовой пары:
Гайка R32-5T5-FDI:
- диаметр шариков - 3.175 мм;
- тип исполнения механизма рециркуляции - T (одновитковая рециркуляция с помощью возвратного колпачка);
- число циркулирующих контуров - 5;
- число рабочих витков на каждый контур - 1;
- материал гайки - SNCM220 или эквивалентный.
Винт R32-5-0.008 (R32-5-509-615-0.008):
- тип резьбы - правосторонний;
- общая длина винта - 615 мм;
- длина резьбовой части - 509 мм;
- точность исполнения - 0.008 мкм на 300 мм хода (класс точности C3);
- материал винта - 50CrMo4 или эквивалентный.
Особенностью ШВП HIWIN R32-5T5-FDI-509-615-0.008 является плавность и бесшумность хода, перемещение с высокой точностью и быстродействием. Указанная модель применяется в полуавтомате зубошлифовальном с ЧПУ ВЗ-676Ф4 (ось Y), полуавтомате резьбошлифовальном с ЧПУ В3-681Ф4 (ось Y), полуавтомате резьбошлифовальном с ЧПУ В3-681Ф4-01 (ось Z), полуавтомате заточном с ЧПУ для червячных фрез ВЗ-721Ф4 (ось Z и Y), станке шлицешлифовальном с ЧПУ ВЗ-729Ф4 (ось Z), станке шлицешлифовальном с ЧПУ ВЗ-729Ф4-01 (ось Z), станке шлицешлифовальном с ЧПУ ВЗ-729Ф4-02 (ось Z), полуавтомате c ЧПУ В3-691Ф4 (ось Y) и станке с ЧПУ В3-541Ф2 (ось Z) производства “ВИЗАС”.
*Внимание: шариковинтовая передача поставляется в собранном виде! Не рекомендуем свинчивать гайку без съемной втулки, так как это приведет к выпадению шариков.
Номинальный диаметр, мм
|
32 |
Тип резьбы
|
R (правосторонняя) |
Шаг резьбы, мм
|
5 |
Погрешность перемещения на 300 мм рабочего хода, мм
|
0,008 |
Конструкция гайки
|
T5 |
Тип гайки
|
FDI |
Общая длина винта, мм
|
615 |
Длина резьбовой части винта, мм
|
509 |
Длина, мм
|
615 |
Ширина, мм
|
80 |
Высота, мм
|
62 |
Вес, кг
|
4.23 |
Страна производства
|
Тайвань |
