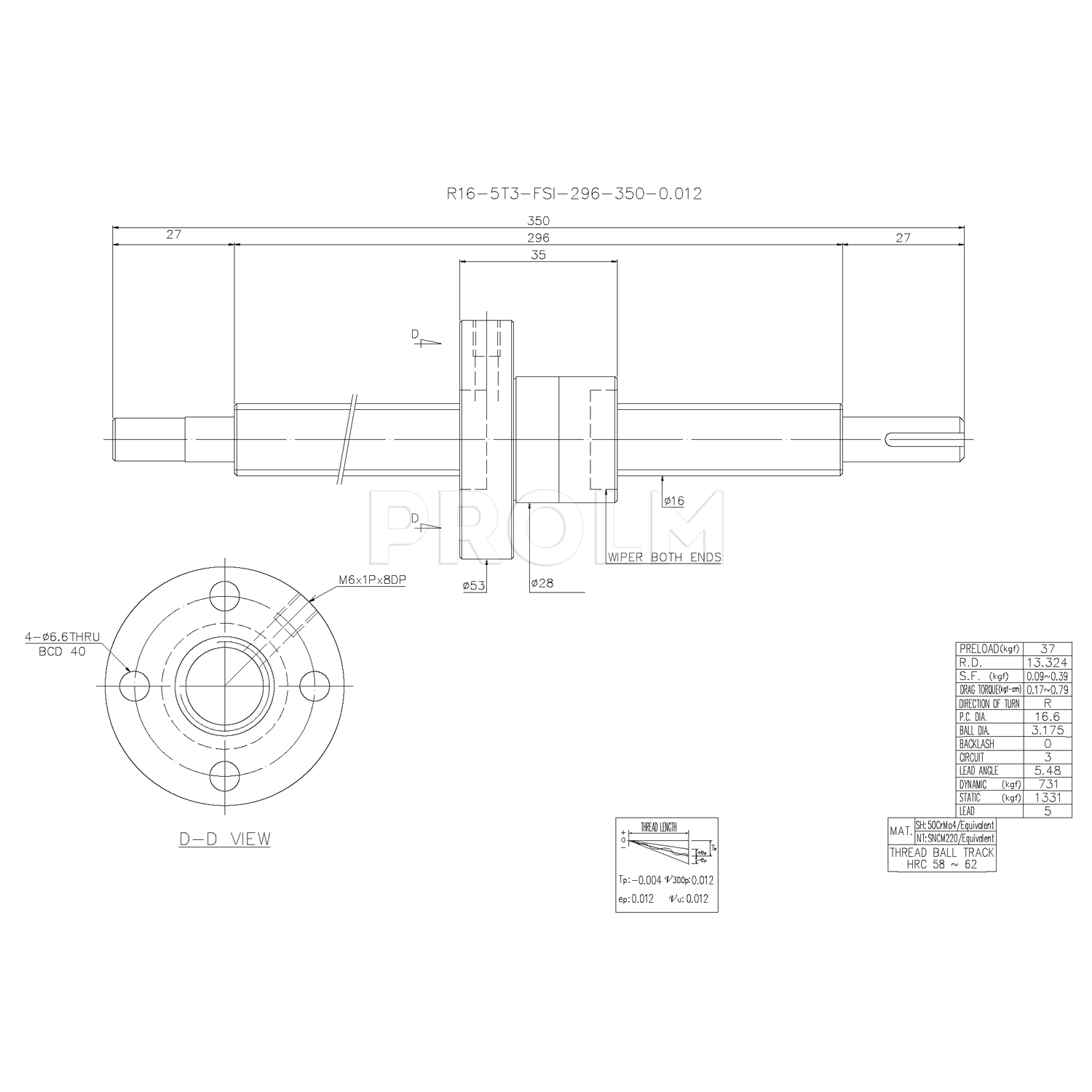

Шариковинтовая передача HIWIN R16-5T3-FSI-296-350-0.012

*Полное описание продукта и его свойства изложены в каталогах (русский и английский языки).

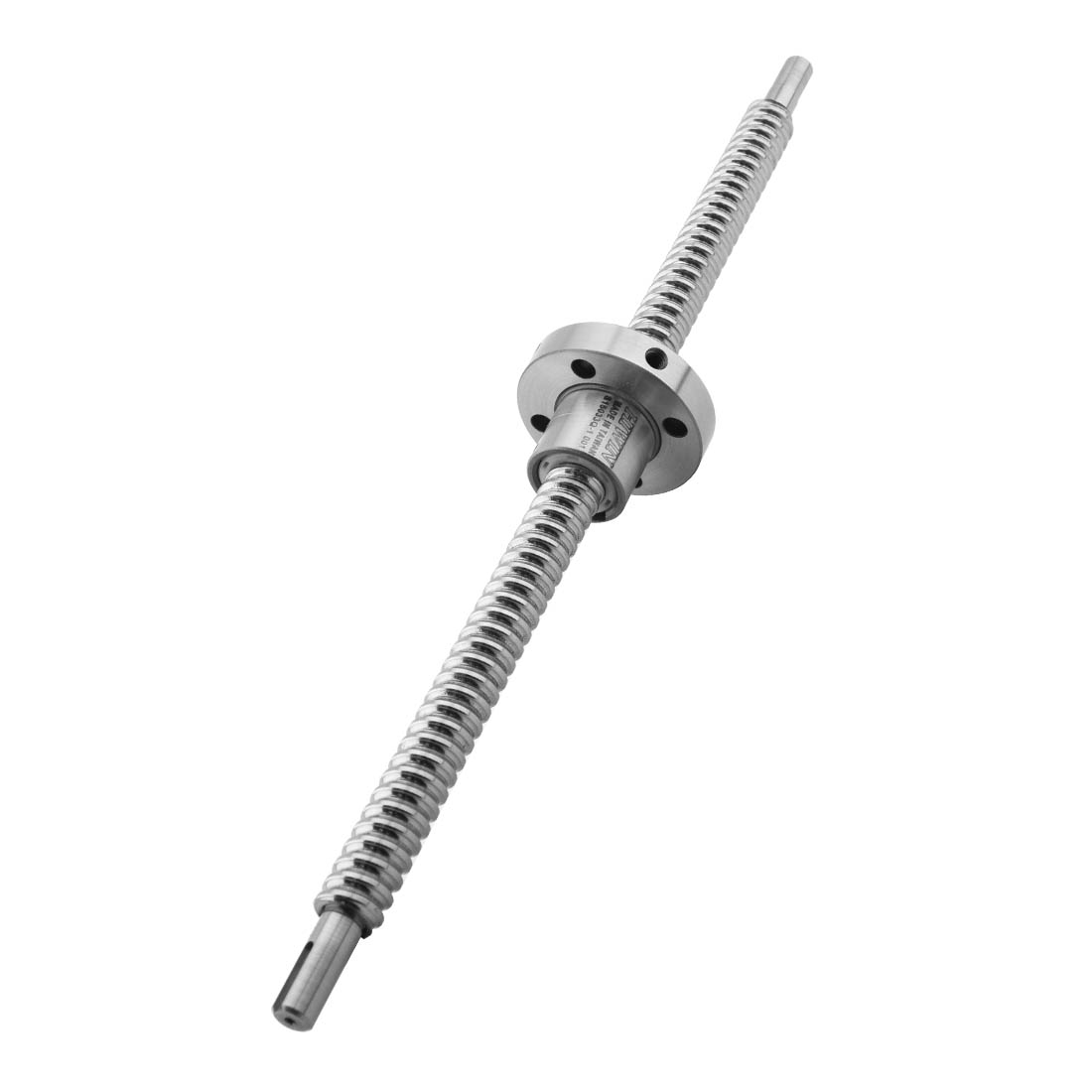

Шариковинтовой привод R16-5T3-FSI-296-350-0.012 производства компании HIWIN включает в себя одну гайку R16-5T3-FSI и винт R16-5-0.012 (R16-5-296-350-0.012).

Характеристики:

• диаметр винта ШВП - 16 мм;
• шаг - 5 мм;
• динамическая нагрузка на привод - 731 кгс;
• статическая нагрузка - 1331 кгс;
• предварительный натяг - 37 кгс;
• термическая обработка - закалка ТВЧ;
• твердость дорожек качения - 58-62 HRC.

Дополнительные характеристики элементов шариковинтовой пары:

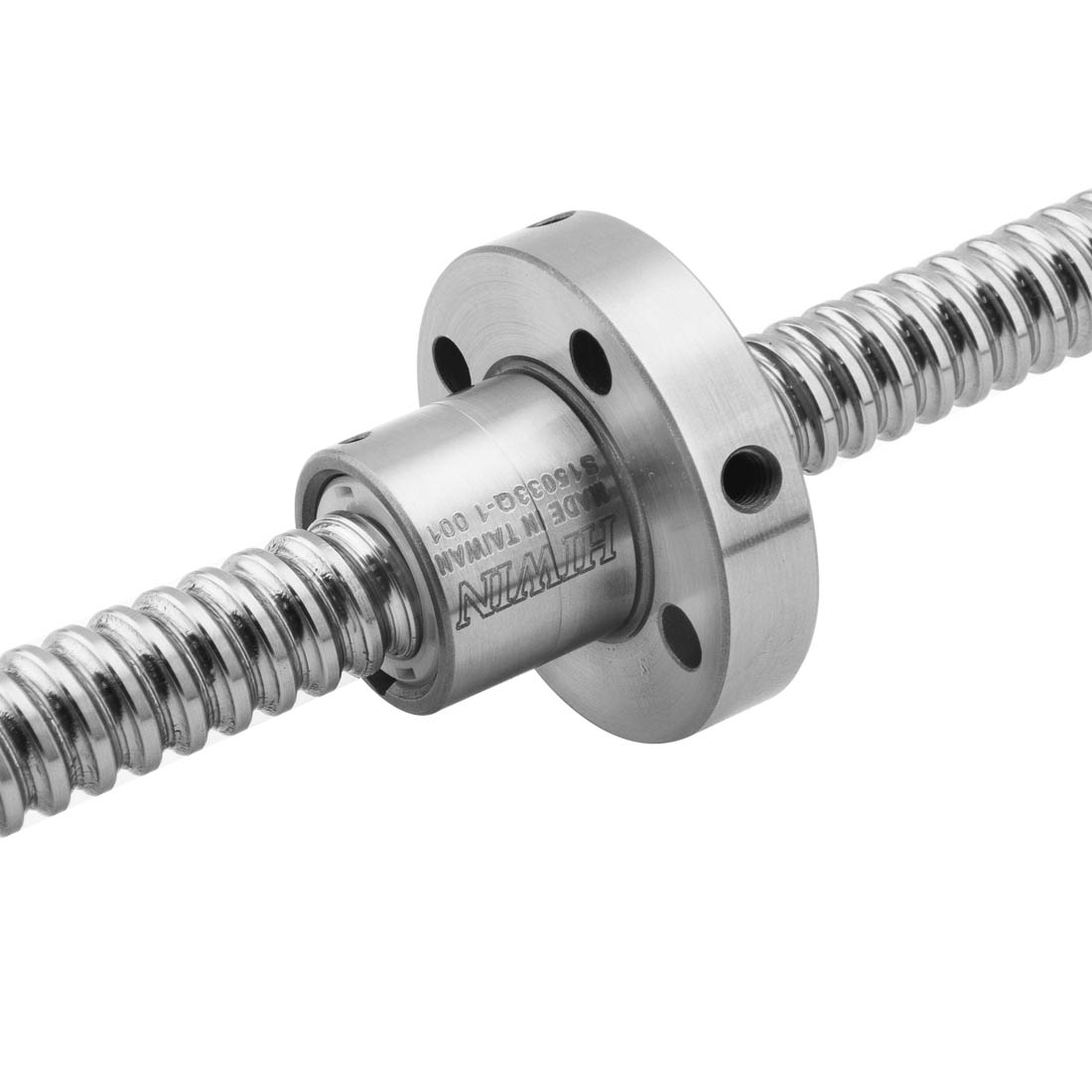

Гайка R16-5T3-FSI:

• количество заходов – 1;
• диаметр шариков - 3.175 мм;
• тип исполнения механизма рециркуляции - T (одновитковая рециркуляция с помощью возвратного колпачка);
• число циркулирующих контуров - 3;
• число рабочих витков на каждый контур - 1;
• материал гайки - SNCM220 или эквивалентный.

Винт R16-5-0.012 (R16-5-296-350-0.012):

• тип резьбы - правосторонний;
• общая длина винта - 350 мм;
• длина резьбовой части - 296 мм;
• точность исполнения - 0.012 мкм на 300 мм хода (класс точности C3);
• материал винта - 50CrMo4 или эквивалентный.

Особенностью ШВП HIWIN R16-5T3-FSI-296-350-0.012 является плавность и бесшумность хода, перемещение с высокой точностью и быстродействием.

*Внимание: шариковинтовая передача поставляется в собранном виде! Не рекомендуем свинчивать гайку без съемной втулки, так как это приведет к выпадению шариков.
