*Полное описание продукта и его свойства изложены в каталогах (русский и английский языки).

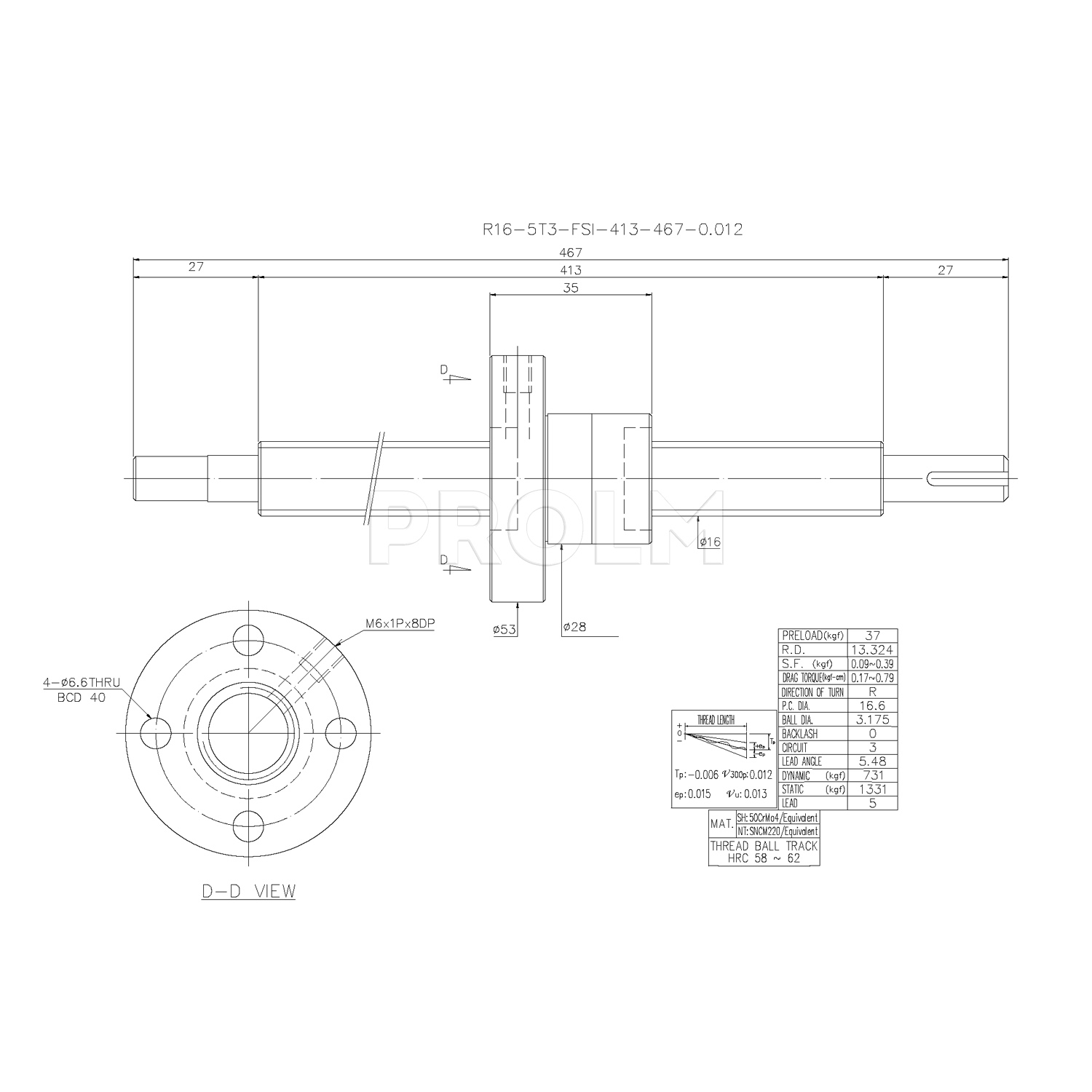

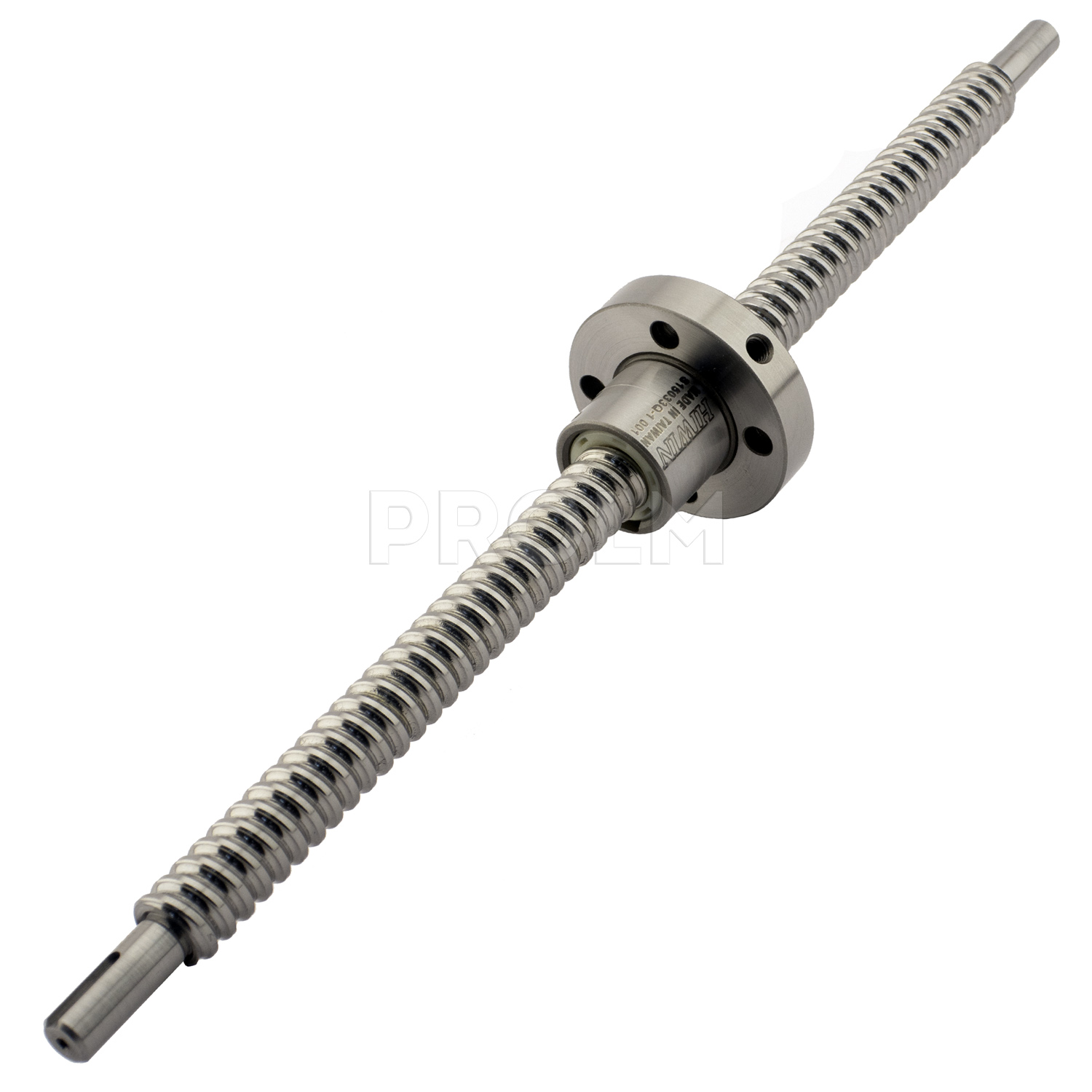

Шариковинтовой привод R16-5T3-FSI-413-467-0.012 производства компании HIWIN включает в себя одну гайку R16-5T3-FSI и винт R16-5-0.012 (R16-5-413-467-0.012).
Характеристики:
- диаметр винта ШВП - 16 мм;
- шаг - 5 мм;
- динамическая нагрузка на привод - 731 кгс;
- статическая нагрузка - 1331 кгс;
- предварительный натяг - 37 кгс;
- термическая обработка - закалка ТВЧ;
- твердость дорожек качения - 58-62 HRC.

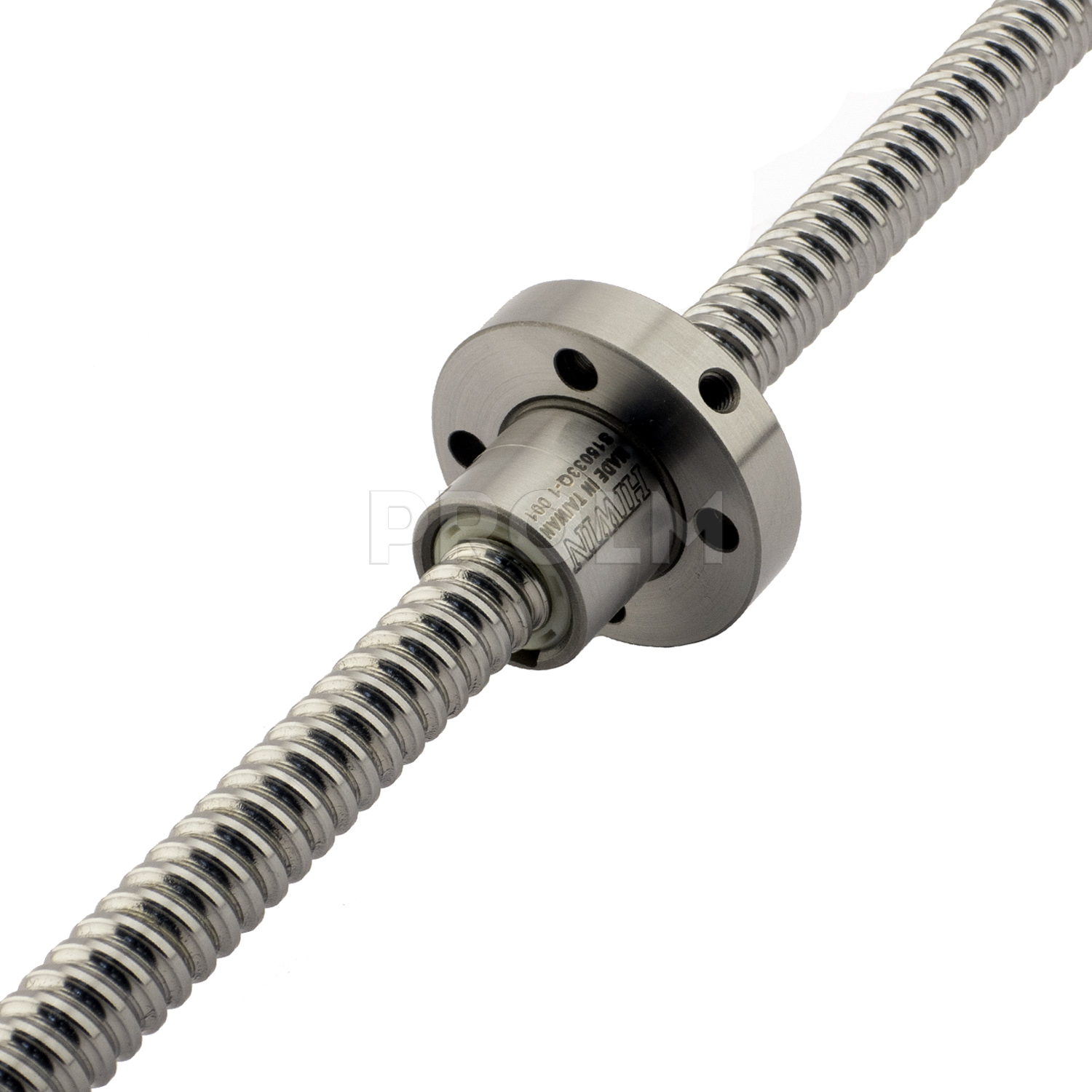

Гайка R16-5T3-FSI:
- количество заходов – 1;
- диаметр шариков - 3.175 мм;
- тип исполнения механизма рециркуляции - T (одновитковая рециркуляция с помощью возвратного колпачка);
- число циркулирующих контуров - 3;
- число рабочих витков на каждый контур - 1;
- материал гайки - SNCM220 или эквивалентный.
Винт R16-5-0.012 (R16-5-413-467-0.012):
- тип резьбы - правосторонний;
- общая длина винта - 467 мм;
- длина резьбовой части - 413 мм;
- точность исполнения - 0.012 мкм на 300 мм хода (класс точности C3);
- материал винта - 50CrMo4 или эквивалентный.
*Внимание: шариковинтовая передача поставляется в собранном виде! Не рекомендуем свинчивать гайку без съемной втулки, так как это приведет к выпадению шариков.
|
Номинальный диаметр, мм
|
16 |
|
Тип резьбы
|
R (правосторонняя) |
|
Шаг резьбы, мм
|
5 |
|
Погрешность перемещения на 300 мм рабочего хода, мм
|
0,012 |
|
Конструкция гайки
|
T3 |
|
Тип гайки
|
FSI |
|
Общая длина винта, мм
|
467 |
|
Длина резьбовой части винта, мм
|
413 |
|
Длина, мм
|
467 |
|
Ширина, мм
|
53 |
|
Высота, мм
|
53 |
|
Вес, кг
|
0.75 |
|
Страна производства
|
Тайвань |
