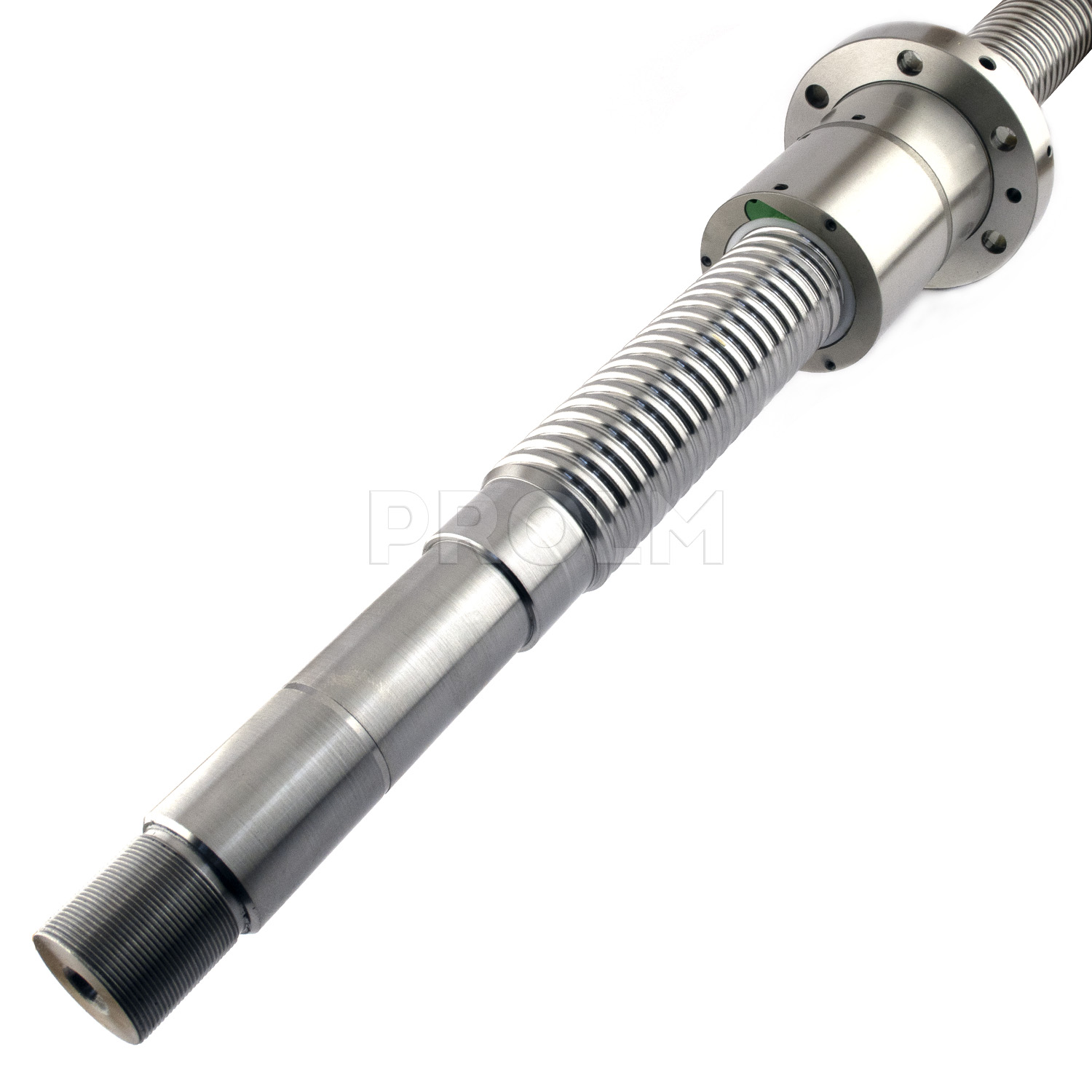

Шариковинтовая передача HIWIN R32-5T5-DDB-406-513-0.023

Array
(
    [NEED_STICKERS] =>
    [SHOW_THUMBS] => 1
    [IS_FAST_VIEW] =>
    [POPUPVIDEO] =>
    [IS_CURRENT_SKU] =>
    [IS_CUSTOM_OFFERS] =>
    [ADDITIONAL_CLASS] => left_info
    [MODEL_3D_URL] =>
    [IS_MAGNIFIER] =>
    [IS_ONE_IMAGE] =>
    [COUNT_IMAGES] => 2
    [FIRST_PHOTO] => /upload/iblock/4ec/fgqharlefthap8jqkqy5kt4ubobrv8us/108de59d_f5e5_11e7_b870_f80f41f858fb_7ec0d1aa_929b_11e9_80d5_a4bf013766b7.jpg
    [FIRST_SKU_PICTURE] =>
    [IS_VERTICAL_THUMBS] =>
    [TOP_GALLERY_CLASS] =>  detail-gallery-big--horizontal detail-gallery-big--ratio-square left_info
    [VIEW_IMG_TYPE] => POPUP
)

Array
(
    [NEED_STICKERS] =>
    [SHOW_THUMBS] => 1
    [IS_FAST_VIEW] =>
    [POPUPVIDEO] =>
    [IS_CURRENT_SKU] =>
    [IS_CUSTOM_OFFERS] =>
    [ADDITIONAL_CLASS] => left_info
    [MODEL_3D_URL] =>
    [IS_MAGNIFIER] =>
    [IS_ONE_IMAGE] =>
    [COUNT_IMAGES] => 2
    [FIRST_PHOTO] => /upload/iblock/4ec/fgqharlefthap8jqkqy5kt4ubobrv8us/108de59d_f5e5_11e7_b870_f80f41f858fb_7ec0d1aa_929b_11e9_80d5_a4bf013766b7.jpg
    [FIRST_SKU_PICTURE] =>
    [IS_VERTICAL_THUMBS] =>
    [TOP_GALLERY_CLASS] =>  detail-gallery-big--horizontal detail-gallery-big--ratio-square left_info
    [VIEW_IMG_TYPE] => POPUP
)

HIWIN_R63-10K4-FDC-1150-1442-0.012.img.01

125 144 руб./шт

Варианты цен

125 144 руб./шт

Подробности

Есть в наличии: 5

Нашли дешевле?

Рассчитать доставку

*Полное описание продукта и его свойства изложены в каталогах (русский и английский языки).

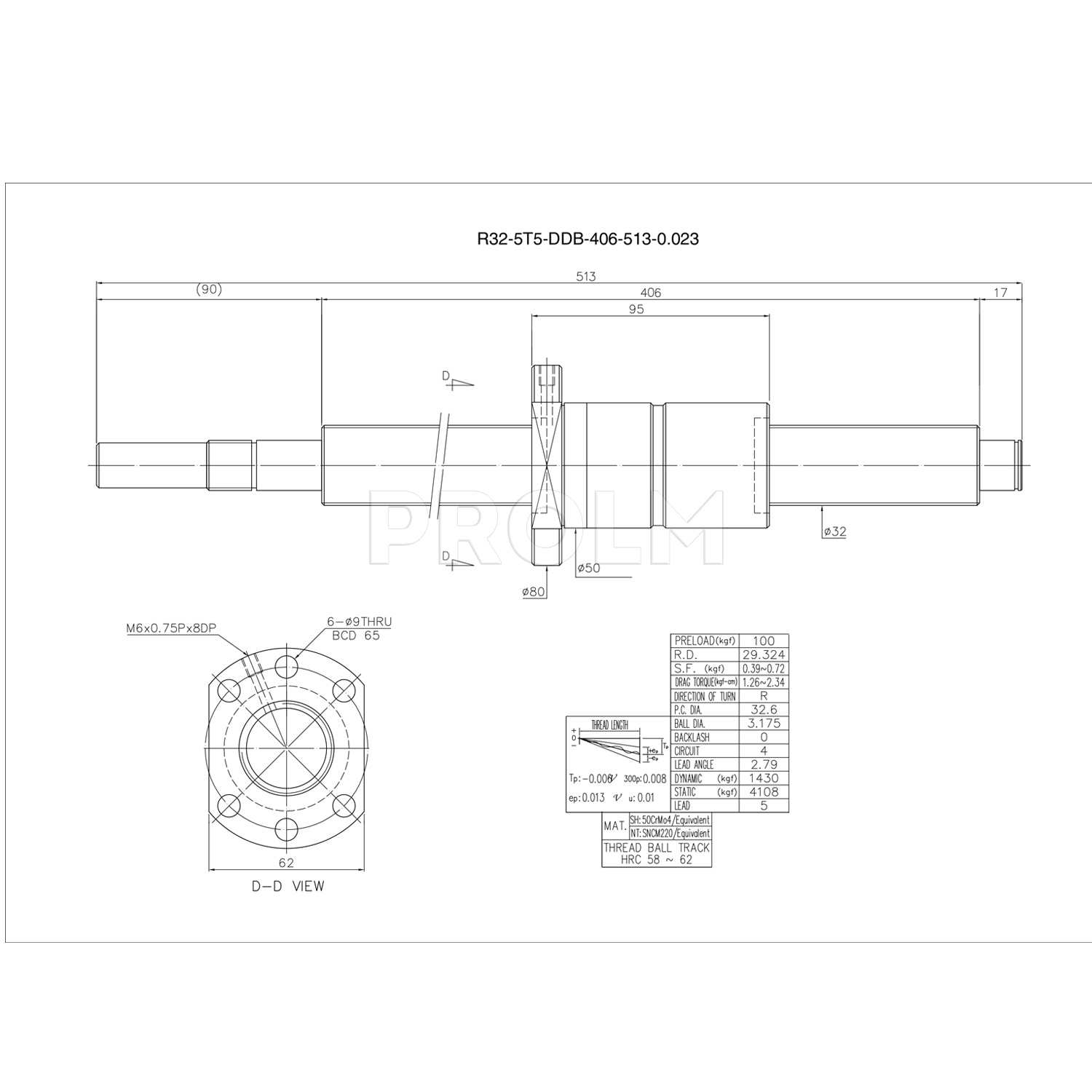

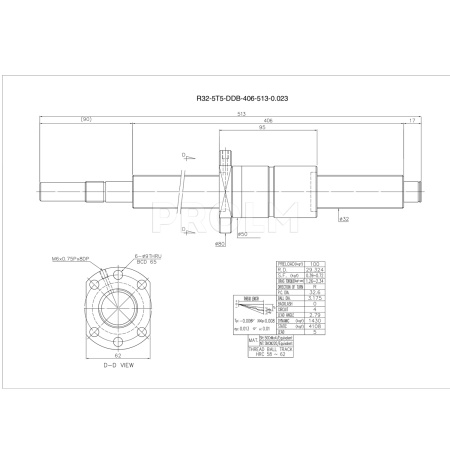

Шариковинтовой привод R32-5T5-DDB-406-513-0.023 производства компании HIWIN включает в себя одну гайку R32-5T5-DDB и винт R32-5-0.023 (R32-5-406-513-0.023).

диаметр винта ШВП - 32 мм;
шаг - 5 мм;
динамическая нагрузка на привод - 1430 кгс;
статическая нагрузка - 4108 кгс;
предварительный натяг - 100 кгс;
термическая обработка - закалка ТВЧ;
твердость дорожек качения - 58-62 HRC.

Гайка R32-5T5-DDB:

количество заходов - 1;
диаметр шариков - 3.175 мм;
тип исполнения механизма рециркуляции - T (одновитковая рециркуляция с помощью возвратного колпачка);
число циркулирующих контуров - 5;
число рабочих витков на каждый контур - 1;
материал гайки - SNCM220 или эквивалентный.

Винт R32-5-0.023 (R32-5-406-513-0.023):

тип резьбы - правосторонний;
общая длина винта - 513 мм;
длина резьбовой части - 406 мм;
точность исполнения - 0.023 мкм на 300 мм хода (класс точности C5);
материал винта - 50CrMo4 или эквивалентный.

Особенностью ШВП HIWIN R32-5T5-DDB-406-513-0.023 является плавность и бесшумность хода, перемещение с высокой точностью и быстродействием.

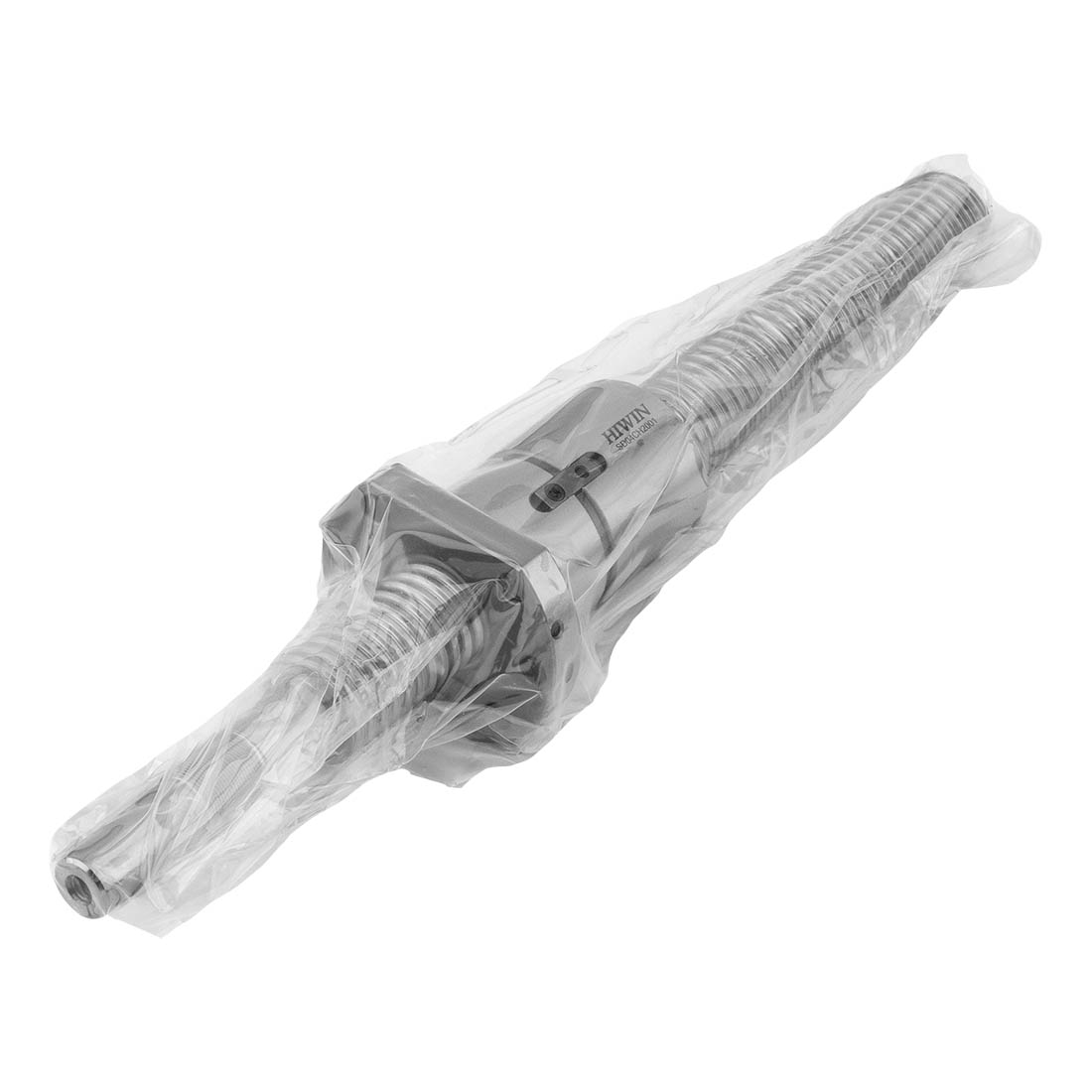

*Внимание: шариковинтовая передача поставляется в собранном виде! Не рекомендуем свинчивать гайку без съемной втулки, так как это приведет к выпадению шариков.

Номинальный диаметр, мм	32
Тип резьбы	R (правосторонняя)
Шаг резьбы, мм	5
Погрешность перемещения на 300 мм рабочего хода, мм	0,023
Конструкция гайки	T5
Тип гайки	DDB
Общая длина винта, мм	513
Длина резьбовой части винта, мм	406
Длина, мм	513
Вес, кг	3.6
Страна производства	Тайвань
