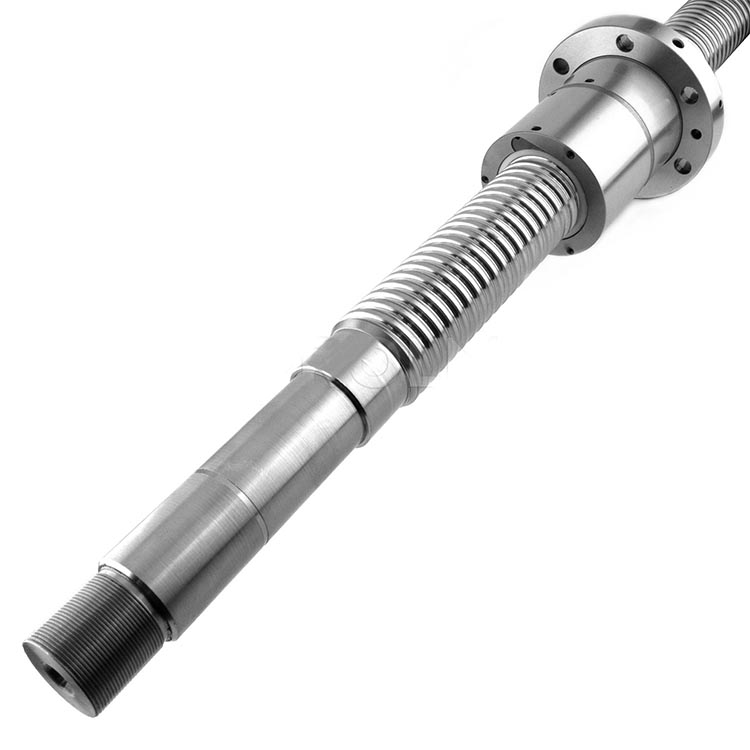

Шариковинтовая передача HIWIN R32-10T3-FDI-570-1093-0.012

*Полное описание продукта и его свойства изложены в каталогах (русский и английский языки).

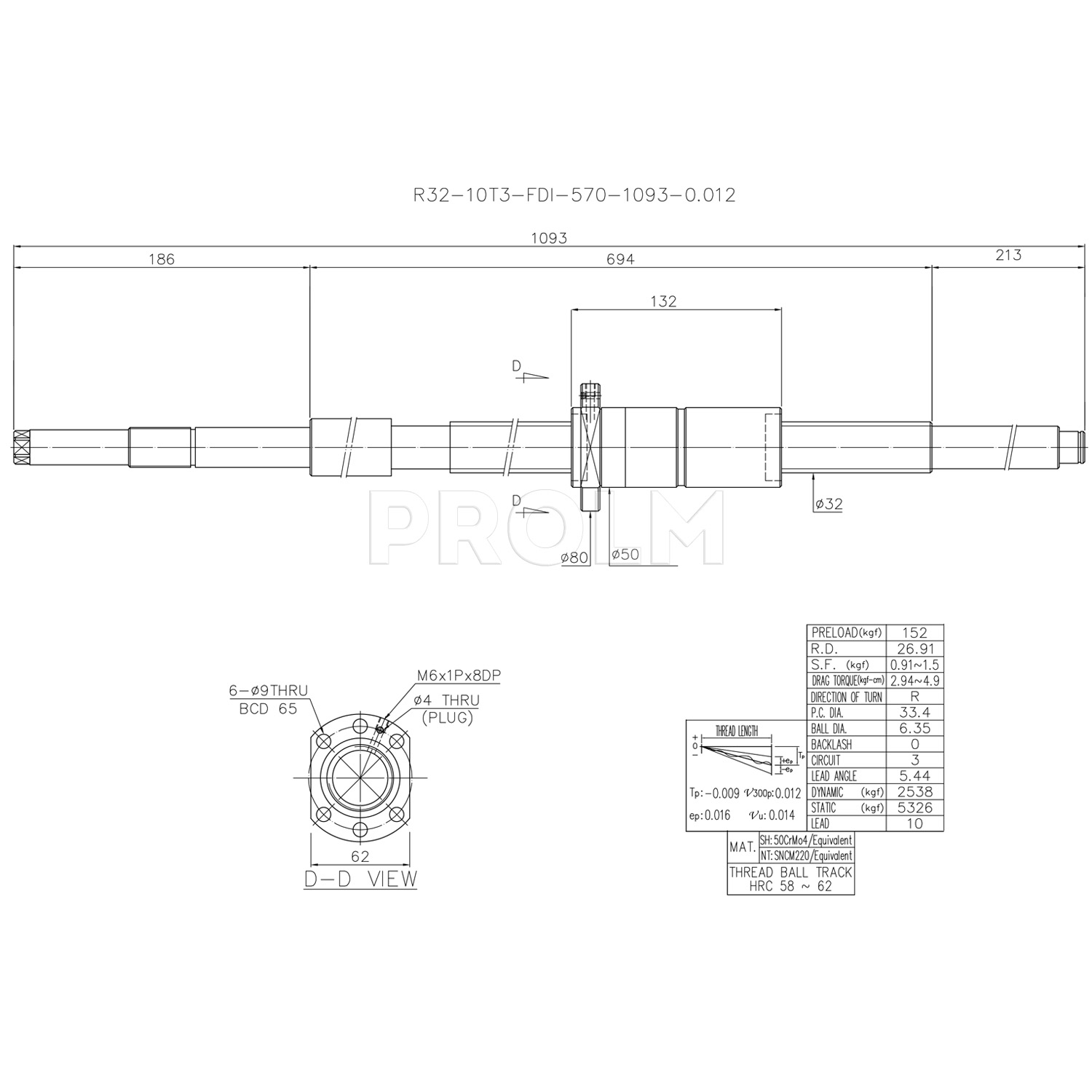

Шариковинтовой привод R32-10T3-FDI-570-1093-0.012 производства компании HIWIN включает в себя одну гайку R32-10T3-FDI и винт R32-10-0.012 (R32-10-570-1093-0.012).

Характеристики:

• диаметр винта ШВП - 32 мм;
• шаг - 10 мм;
• динамическая нагрузка на привод - 2538 кгс;
• статическая нагрузка - 5326 кгс;
• предварительный натяг - 152 кгс;
• термическая обработка - закалка ТВЧ;
• твердость дорожек качения - 58-62 HRC.

Дополнительные характеристики элементов шариковинтовой пары:

Гайка R32-10T3-FDI:

• количество заходов - 1;
• диаметр шариков - 6.35 мм;
• тип исполнения механизма рециркуляции - T (одновитковая рециркуляция с помощью возвратного колпачка);
• число циркулирующих контуров - 3;
• число рабочих витков на каждый контур - 1;
• материал гайки - SNCM220 или эквивалентный.

Винт R32-10-0.012 (R32-10-570-1093-0.012):

• тип резьбы - правосторонний;
• общая длина винта - 1093 мм;
• длина резьбовой части - 570 мм;
• точность исполнения - 0.012 мкм на 300 мм хода (класс точности C3);
• материал винта 50CrMo4 или эквивалентный.

Особенностью ШВП HIWIN R32-10T3-FDI-570-1093-0.012 является плавность и бесшумность хода, перемещение с высокой точностью и быстродействием.

*Внимание: шариковинтовая передача поставляется в собранном виде! Не рекомендуем свинчивать гайку без съемной втулки, так как это приведет к выпадению шариков.
