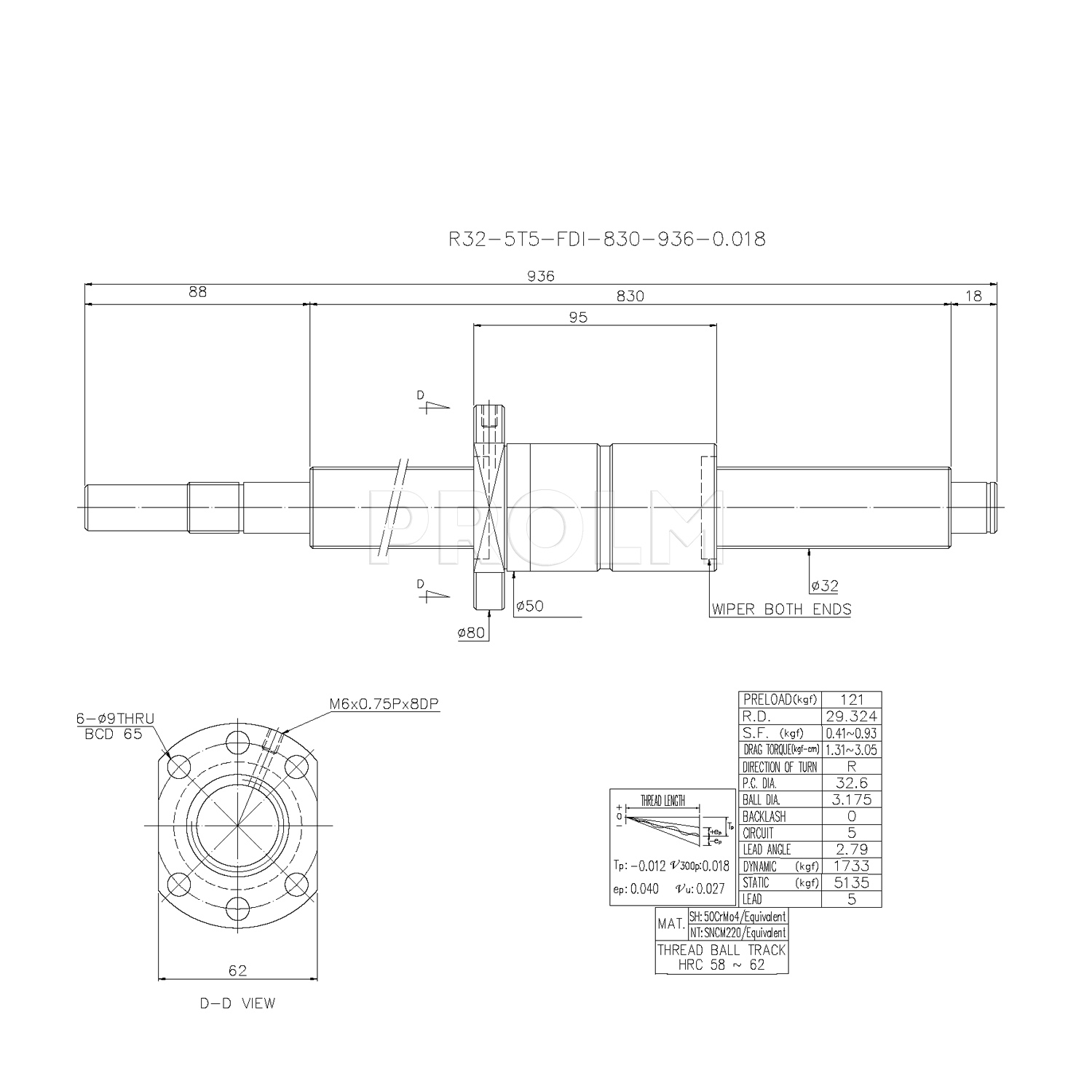

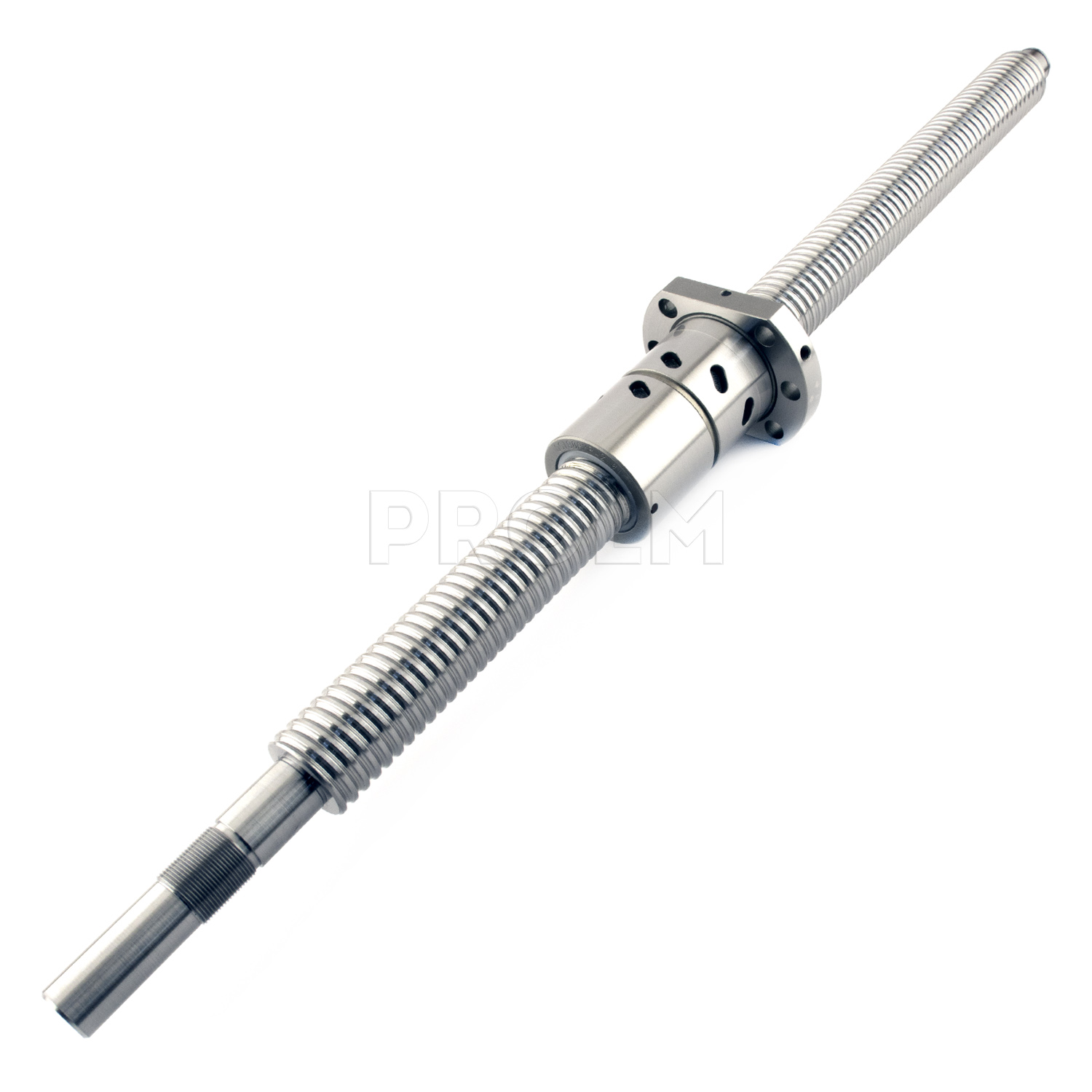

Шариковинтовая передача HIWIN R32-5T5-FDI-830-936-0.018

Шариковинтовой привод R32-5T5-FDI-830-936-0.018 производства компании HIWIN включает в себя одну гайку R32-5T5-FDI и винт R32-5-0.018 (R32-5-830-936-0.018). Диаметр винта ШВП - 32 мм, шаг - 5 мм. Динамическая нагрузка на привод – 1733 кгс, статическая нагрузка – 5135 кгс. Предварительный натяг - 121 кгс. Термическая обработка - закалка ТВЧ. Твердость дорожек качения - 58-62 HRC. Масса изделия: 6.000 кг.

Дополнительные характеристики элементов шариковинтовой пары:

Гайка R32-5T5-FDI:

• диаметр шариков - 3.175 мм;
• тип исполнения механизма рециркуляции - T (одновитковая рециркуляция с помощью возвратного колпачка);
• число циркулирующих контуров - 5;
• число рабочих витков на каждый контур - 1;
• материал гайки - SNCM220 или эквивалентный;

Винт R32-5-0.018 (R32-5-830-936-0.018):

• тип резьбы - правосторонний;
• общая длина винта - 936 мм;
• длина резьбовой части - 830 мм;
• точность исполнения - 0.018 мкм на 300 мм хода (класс точности C5);
• материал винта - 50CrMo4 или эквивалентный.

Особенностью ШВП HIWIN R32-5T5-FDI-830-936-0.018 является плавность и бесшумность хода, перемещение с высокой точностью и быстродействием. Указанная модель применяется в полуавтомате зубошлифовальном с ЧПУ ВЗ-676Ф4 (ось X), полуавтомате резьбошлифовальном с ЧПУ В3-681Ф4 (ось X), полуавтомате заточном с ЧПУ для червячных фрез ВЗ-721Ф4 (ось X), станке шлицешлифовальном с ЧПУ ВЗ-729Ф4 (ось X) и полуавтомате c ЧПУ В3-691Ф4 (ось X) производства “ВИЗАС”.

Внимание: шариковинтовая передача поставляется в собранном виде, не рекомендуем свинчивать гайку без съемной втулки, так как это приведет к выпадению шариков.

Гарантийный срок - 12 месяцев с момента покупки при обязательном соблюдении технологии монтажа, режима и условий эксплуатации, предусмотренных производителем. Купить ШВП HIWIN R32-5T5-FDI-830-936-0.018 можно с доставкой. При возникновении вопросов, пожалуйста, свяжитесь с нами.
