*Полное описание продукта и его свойства изложены в каталогах (русский и английский языки).

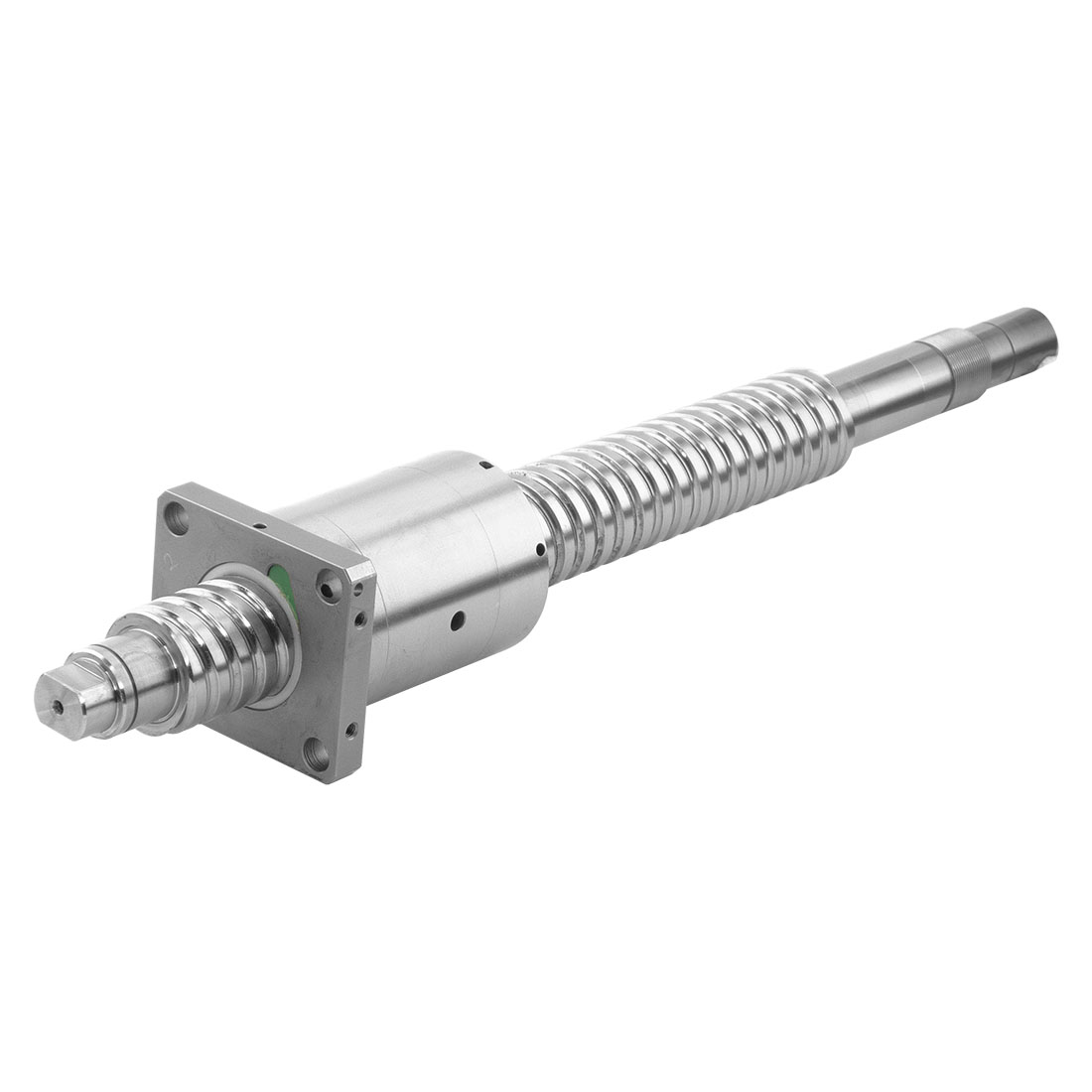

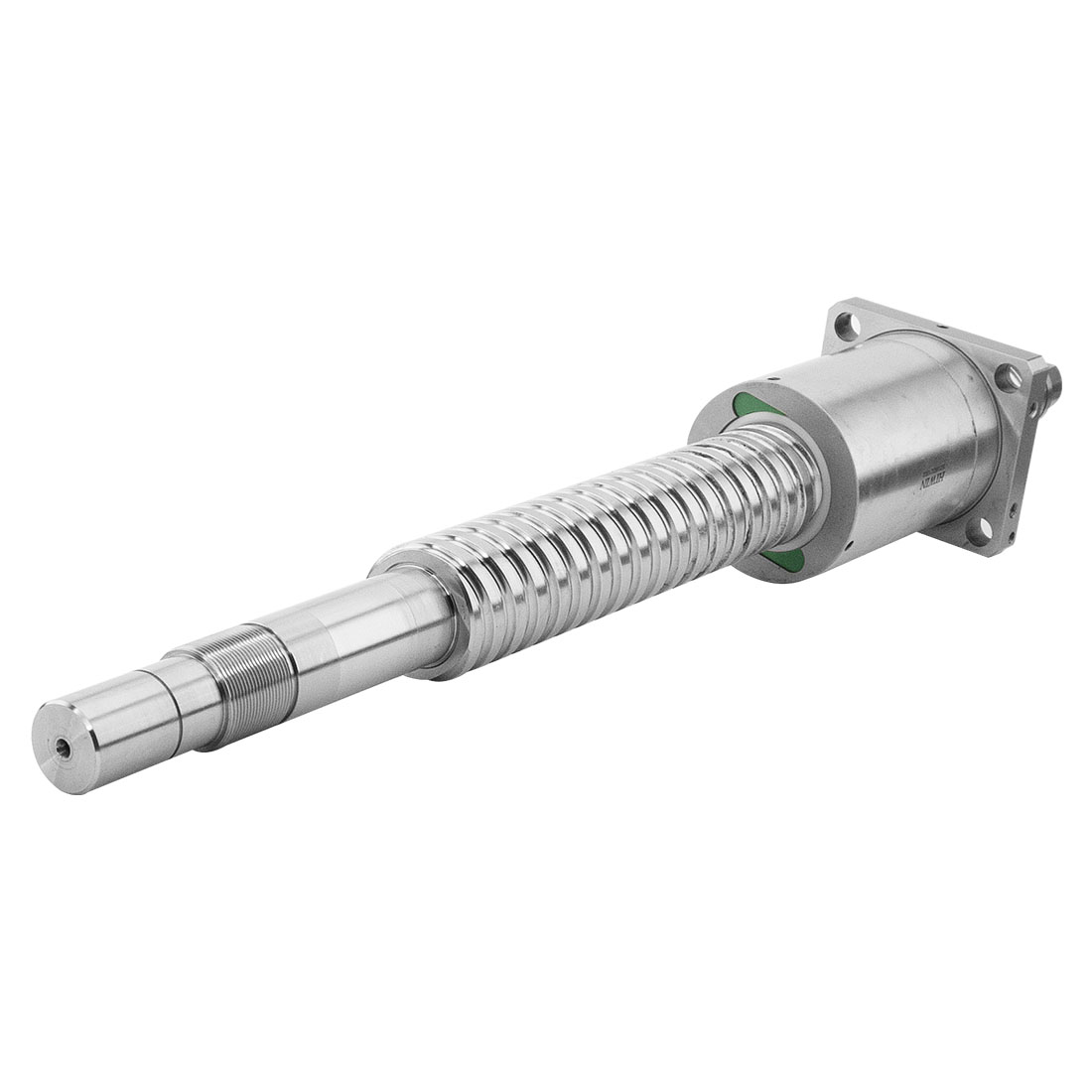

Шариковинтовой привод 2R50-25K8-DFSC-408-620-0.023 производства компании HIWIN включает в себя одну гайку и винт. Диаметр винта ШВП - 50 мм, шаг - 25 мм. Масса изделия - 12,7 кг.
Дополнительные характеристики элементов шариковинтовой пары:
Гайка:
- серия - DFSC;
- система возврата шариков - K8;
Винт:
- тип резьбы - 2R;
- общая длина винта - 620 мм;
- длина резьбовой части - 408 мм;
- точность исполнения - 0,023 мкм на 300 мм хода;
*Внимание: шариковинтовая передача поставляется в собранном виде! Не рекомендуем свинчивать гайку без съемной втулки, так как это приведет к выпадению шариков.
Номинальный диаметр, мм
|
50 |
Тип резьбы
|
2R (2-х заходная правосторонняя) |
Шаг резьбы, мм
|
25 |
Погрешность перемещения на 300 мм рабочего хода, мм
|
0,023 |
Конструкция гайки
|
K8 |
Тип гайки
|
DFSC |
Общая длина винта, мм
|
620 |
Длина резьбовой части винта, мм
|
408 |
Длина, мм
|
620 |
Ширина, мм
|
130 |
Высота, мм
|
90 |
Вес, кг
|
12.7 |
Страна производства
|
ТАЙВАНЬ (КИТАЙ) |
