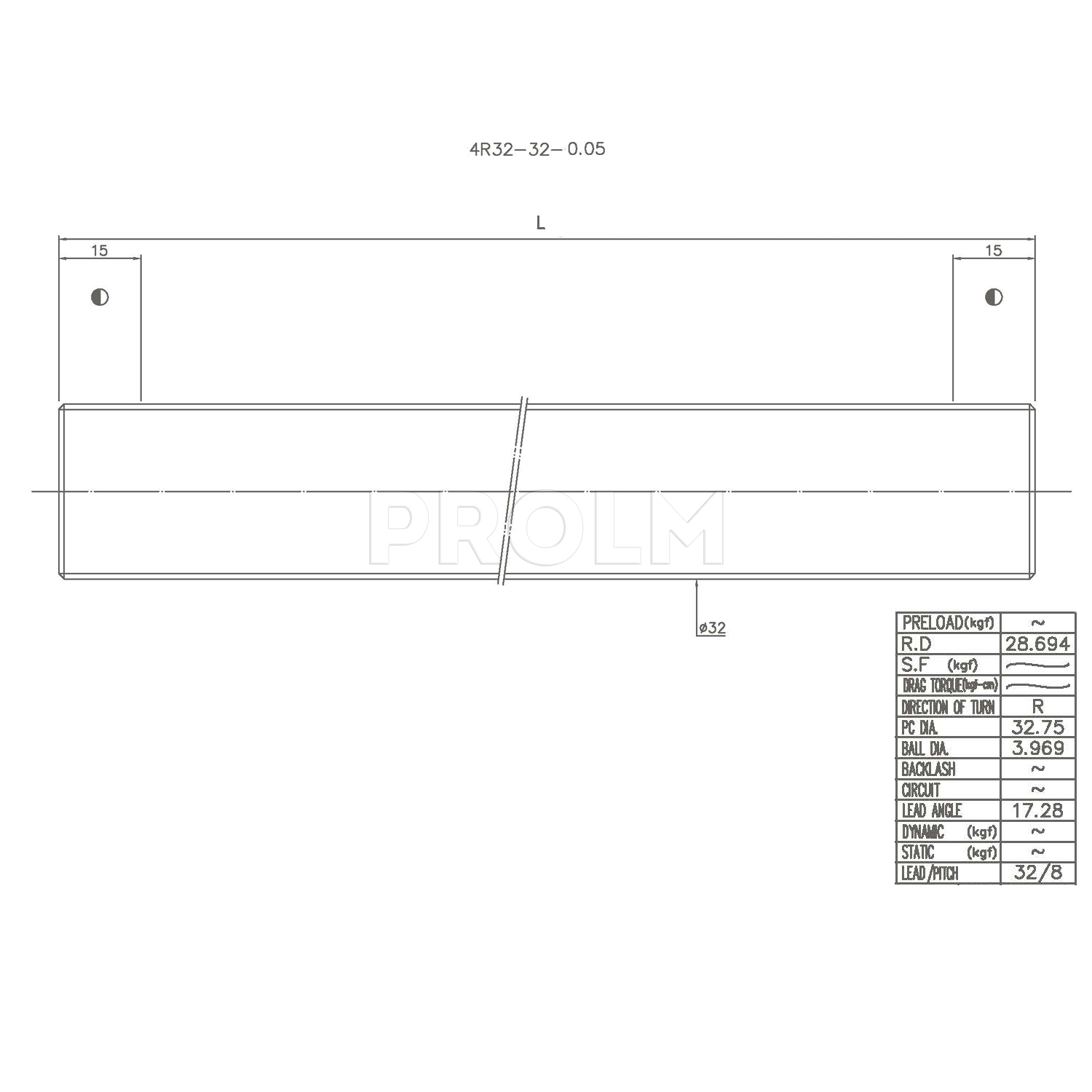

Винт ШВП HIWIN 4R32-32-0.05

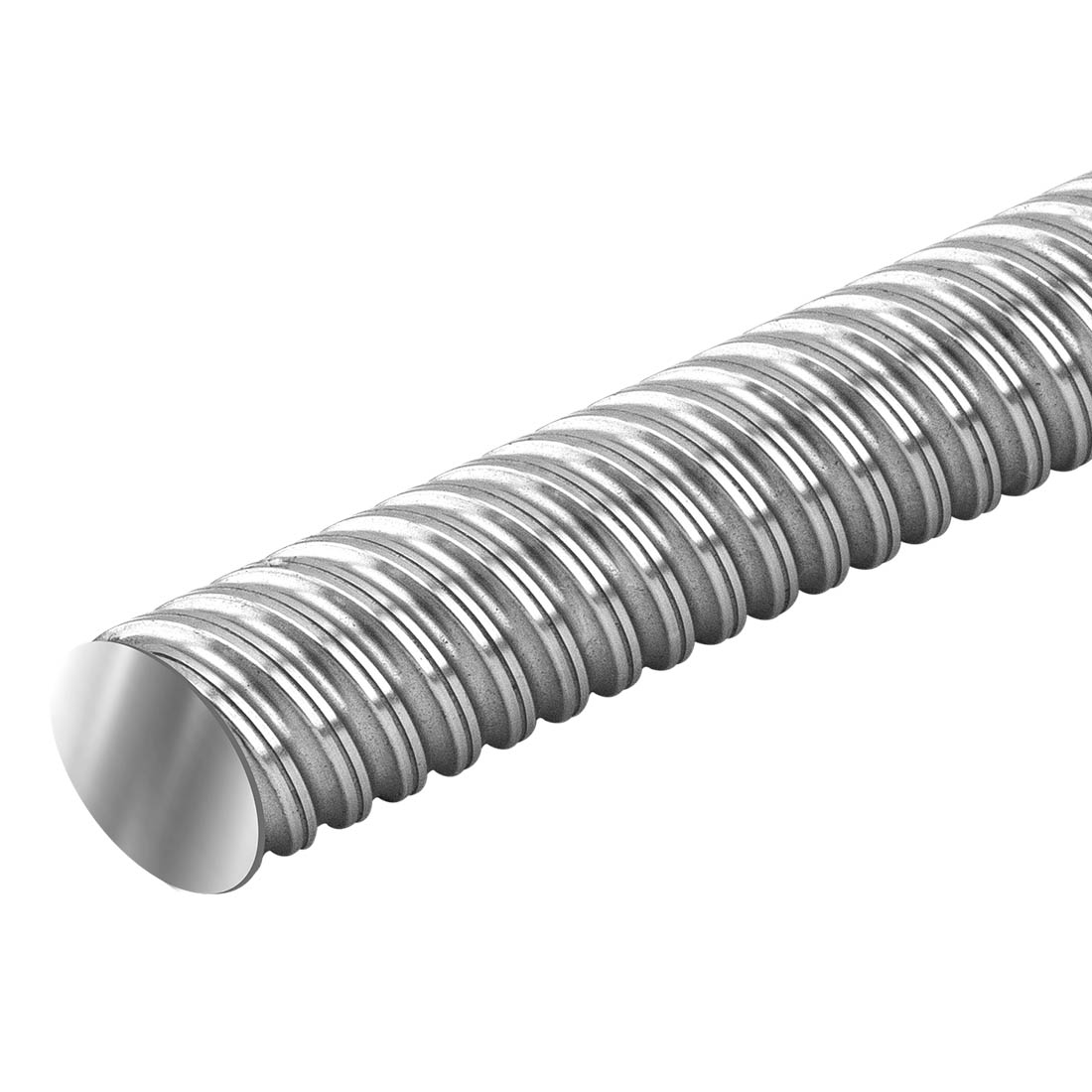

Накатной винт шариковинтового привода (ШВП) 4R32-32-0.05 производства компании HIWIN с необработанными концами.

Характеристики:

• тип резьбы: 4-х заходная правосторонняя;
• номинальный диаметр: 32 мм;
• шаг винта: 32 мм;
• погрешность перемещения на 300 мм рабочего хода: 0,05 мм (класс точности C7).

В скобках после основного обозначения указывается его более подробная характеристика, в частности, помимо типа резьбы, номинального диаметра, шага винта и погрешности перемешения отражается длина резьбовой части и общая длина винта (у винтов ШВП с необработанными концами эти длины имеют одинаковые значения).

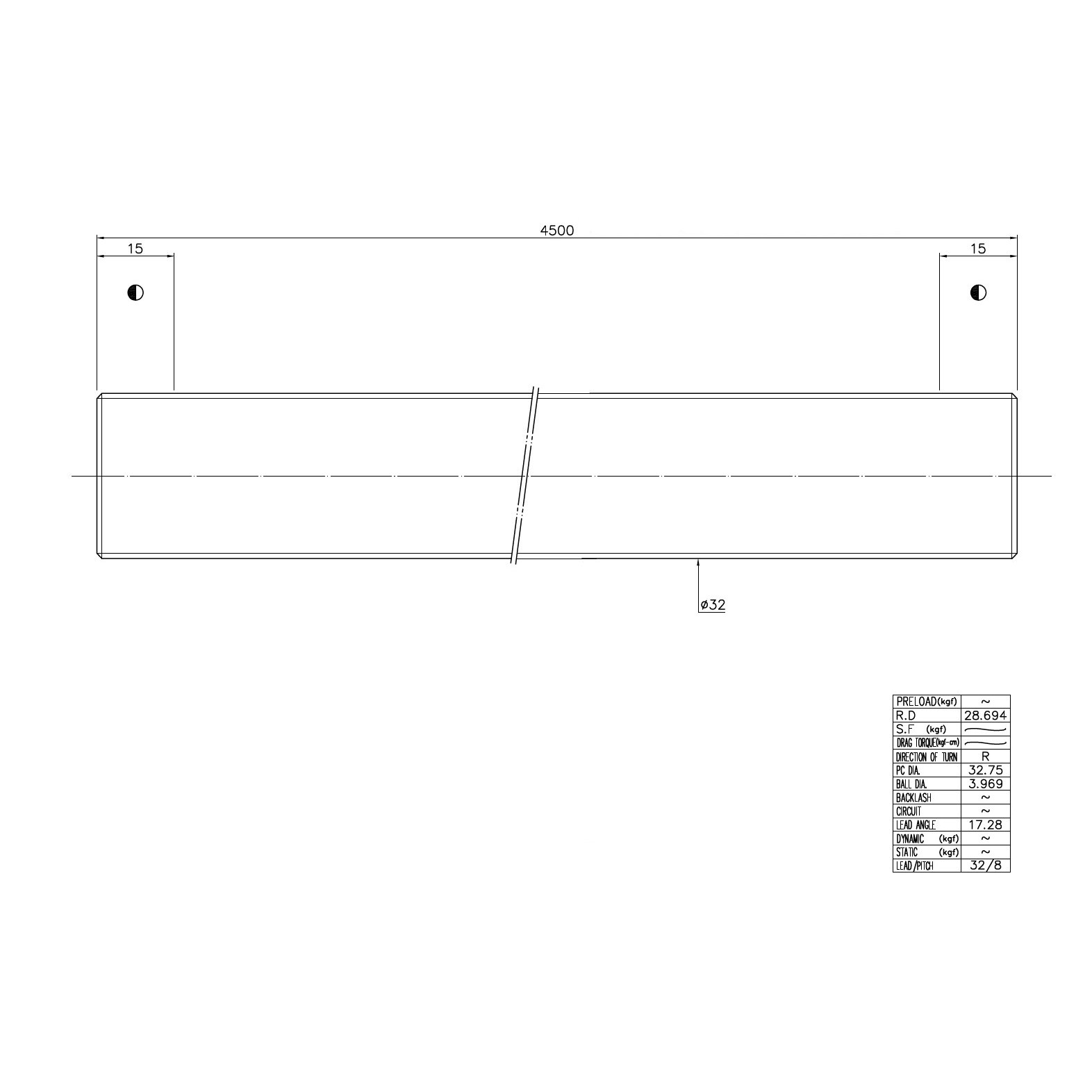

Например, обозначение винта ШВП с характеристикой 4R32-32-4500-4500-0,05 расшифровывается следующим образом:

• 4R32 - это винт с 4-х заходной правосторонней резьбой номинальным диаметром 32 мм
• 32 - шаг винта 32 мм
• 4500 - длина резьбовой части 4500 мм
• 4500 - общая длина 4500 мм
• 0,05 - погрешность перемещения на 300 мм рабочего хода составит 0,05 мм

Дополнительно мы предлагаем услуги по резке в размер и высокоточной обработке концов ШВП под необходимые опоры (опорные подшипники) по чертежам заказчика либо по нашим проектам. При возникновении вопросов, пожалуйста, свяжитесь с нами.
